前端OpenLayers实现阴影效果(canvas绘制)
2018-02-02 10:58
579 查看
以往通过前端绘制的方式实现矢量地图的可视化,往往是使用ArcGIS的前端API,底层是通过svg的方式实现,优点,是可以使用svg的滤镜,css3等方式实现比较绚丽的地图可视化效果,比如,阴影,动画等,svg的内置filter很多很方便,缺点是使用svg的filter可能导致渲染速度变慢,如果是比较多的矢量点,可能导致效率低下,最近尝试使用canvas的方式是否也能实现类似效果,我所选择的前端API是OpenLayers4.6版本,底层只能是canvas或webgl,默认是canvas渲染,openLayers3以后的版本,已经放弃了低效的svg绘图,转为canvas,以前总觉得用canvas会很麻烦,滤镜的效果可能无法实现,或者实现起来很费劲,接口可能没有开放出来,通过这次的尝试,发现canvas也不是想象中的那么难用。
下面举例说明,矢量地图加载,选中,高亮的要素,需要实现浮动的效果,svg的实现思路就是设置要素g的filter为
url('#shadow'),svg的滤镜很好实现,下面是代码:
然后是使用该滤镜的svg要数
实现的效果,就是原始图增加高斯模糊滤镜,然后,上面叠加原始图,进行融合
图一是原始图,图二只有高斯模糊滤镜,图三是想要的浮动效果,组合而成,其实就是阴影效果啊
下面想要达到的效果
openlayers的实现思路就是,高亮的要数放到单独一个图层里面,然后设置该图层的阴影效果,这样不会影响其他层的
渲染
然后就是高亮的时候,添加一个要素,有一点需要注意的是,需要动态设置高亮图层的样式为选中要数的原来样式,主要是填充颜色
总结:
动态设置样式的时候,只能是函数返回值方式,如果直接指定style对象,总报错。总体来说,实现效果很好,绘图速度很快,尤其在移动端浏览器依然可以通用,使用ArcGIS js API在启动的时候加载的资源文件比较大,大概2M,尤其在移动端,网速慢的
情况下影响很大显示的很慢,改用openlayers实现就很快了,资源文件很小,可以动态打包进去,或者可以使用Leaflet实现,
Leaflet默认也是svg实现的。
下面举例说明,矢量地图加载,选中,高亮的要素,需要实现浮动的效果,svg的实现思路就是设置要素g的filter为
url('#shadow'),svg的滤镜很好实现,下面是代码:
<filter id="blurMe1"> <feColorMatrix in="SourceAlpha" result="matrixOut" type="matrix" values="0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0"/> <feGaussianBlur in="matrixOut" stdDeviation="5" our="blurOut"/> <feBlend in="SourceGraphic" in2="blurOut" mode="normal"/> </filter>
然后是使用该滤镜的svg要数
<circle cx="280" cy="60" r="50" fill="green" filter="url(#blurMe1)" />
实现的效果,就是原始图增加高斯模糊滤镜,然后,上面叠加原始图,进行融合

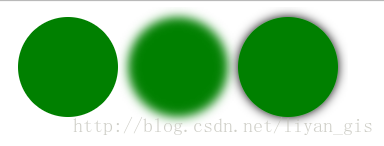

图一是原始图,图二只有高斯模糊滤镜,图三是想要的浮动效果,组合而成,其实就是阴影效果啊
下面想要达到的效果
openlayers的实现思路就是,高亮的要数放到单独一个图层里面,然后设置该图层的阴影效果,这样不会影响其他层的
渲染
addHighlightLayer(mapObj, layer) { if (layer) { mapObj.removeLayer(layer); } layer = new Vector({ source: new SourceVector(), style: () => { const fill = new Fill({ color: 'raba(0,0,0,1)' }); const style = new Style({ // fill:fill, fill: fill, stroke: new Stroke({ color: 'rgba(255, 255, 255, 1)', width: 1 }) }); // fill.setColor(pattern); return style; } }); mapObj.addLayer(layer); this.onBindLayerClick(layer); return layer; }
onBindLayerClick(layer) { layer.on('precompose', evt => { evt.context.shadowBlur = 25; evt.context.shadowColor = 'black'; }); layer.on('postcompose', evt => { evt.context.shadowBlur = 0; evt.context.shadowColor = 'black'; }); }
然后就是高亮的时候,添加一个要素,有一点需要注意的是,需要动态设置高亮图层的样式为选中要数的原来样式,主要是填充颜色
map.highlightLayer.setStyle( () => { return new Style({ fill: new Fill({ color: (f.style && f.style.getFill) ? f.style.getFill().getColor() : '#aaa' }), stroke: new Stroke({ color: 'rgba(255, 255, 255, 0.2)', width: 2 }) }); } ); map.highlightLayer.getSource().addFeature(f);
总结:
动态设置样式的时候,只能是函数返回值方式,如果直接指定style对象,总报错。总体来说,实现效果很好,绘图速度很快,尤其在移动端浏览器依然可以通用,使用ArcGIS js API在启动的时候加载的资源文件比较大,大概2M,尤其在移动端,网速慢的
情况下影响很大显示的很慢,改用openlayers实现就很快了,资源文件很小,可以动态打包进去,或者可以使用Leaflet实现,
Leaflet默认也是svg实现的。
