【Raspberry Pi 3试用体验】+WiringPi控制GPIO

传送门：【Raspberry Pi 3试用体验】+WiringPi控制GPIO

1、WringPi安装

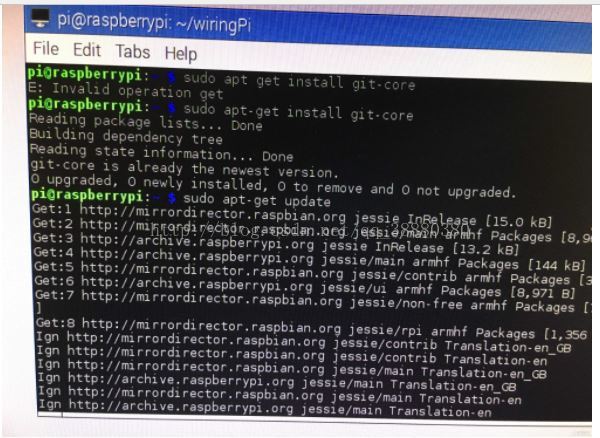

在有网络的情况下可以使用GIT工具，可以输入以下命令：
sudo apt-get install git-core

来让系统自动安装git工具。如果在这个过程中出现错误，尝试更新软件，例如输入以下指令：
sudo apt-get update
sudo apt-get upgrade

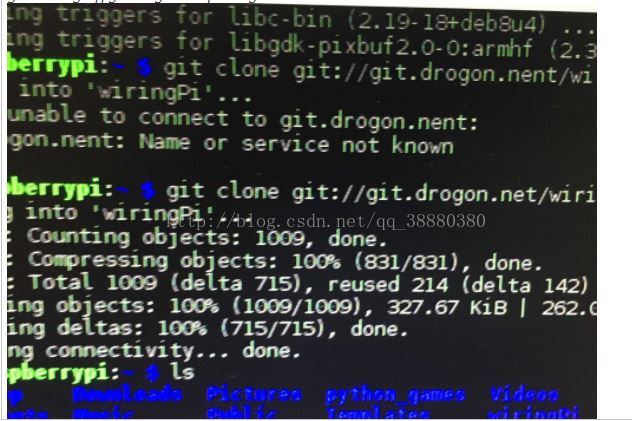

紧接着可以通过GIT获得wiringPi的源代码
git clone git://git.drogon.net/wiringPi



若需要更新wiringPi。
cd wiringPi
git pull origin
进入wiringPi目录并安装wiringPi
cd wiringPi

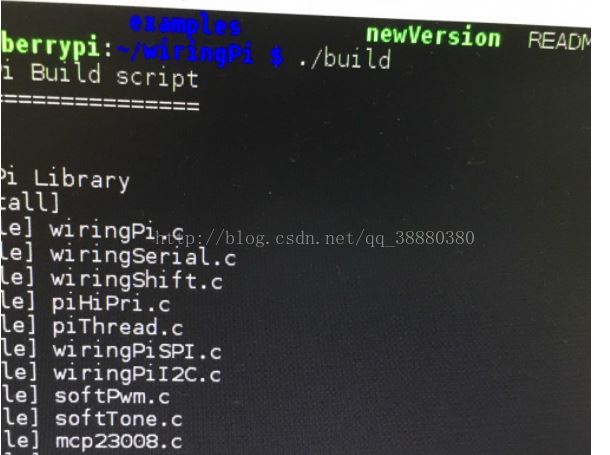

./build
build脚本会帮助你编译和安装wiringPi



2、测试wiringPi是否安装成功
wiringPi包括一套gpio命令，使用gpio命令可以控制树莓派上的各种接口，通过以下指令可以测试wiringPi是否安装成功。
gpio -v



可以看到树莓派的基本信息：树莓派 3 版本2，内存1G。
使用gpio readall命令来查看所有管脚的基本信息



从上图可以知道树莓派管脚有三种编号方式，第一种为板上编号（37），即中间两列，表示第几号插针。第二中为wiringPi编码（25），使用wiringPi库编程时是用wiringPi编号，第三种为BCM编号，这个是更加BCM管脚来编号的，使用bcm2837库或python的RPi.GPIO编程时使用BCM编号。
3、我们可以使用gpio命令操作树莓派GPIO，下面我们可以gpio命令控制LED。
输入命令：    gpio -g mode 26 out
设置管脚为输出模式，-g参数表示是以BCM编号方式，如果去掉这个参数测以wiringPi编号方式，即为25。
输入命令：    gpio -g write 26 1
设置管脚为高电平，点亮LED；
输入命令：    gpio -g write 26 0
设置管脚为低电平，熄灭LED。

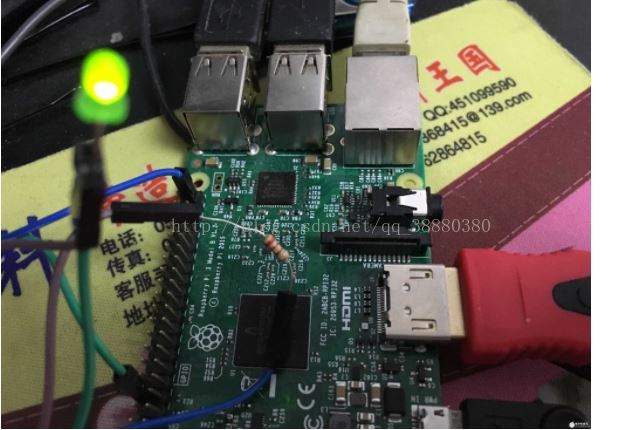

来看一下实物的状态变化。
