Android UI手机信息页面
2017-03-14 21:33
435 查看
1. 设计思路(实现原理)
1)将准备好的八个图标复制到res/drawable文件夹下
2)创建一个垂直的线性布局,并在线性布局中创建4个相对布局
3)在相对布局中添加相应的TextView*
4)在values文件下的style.xml文件中存放抽取出来的样式
5)创建values-zh-rCN、values-en-rUS文件夹,并在文件夹中创建strings.xml文
2.案例实现
1)创建“手机信息页面”程序
(2)抽取样式
由于编写布局文件时,相同控件之间的外边距和宽高都是固定的。因此会产生大量重复的布局代码,为了代码简洁和重复使用可以将相同代码抽取为样式单独放在一个style.xml文件中。style.xml文件如下所示:
(4)编写与界面交互的代码
接下来需要在MainActivity中编写与用户交互的逻辑代码,MainActivity对应的代码如下所示:

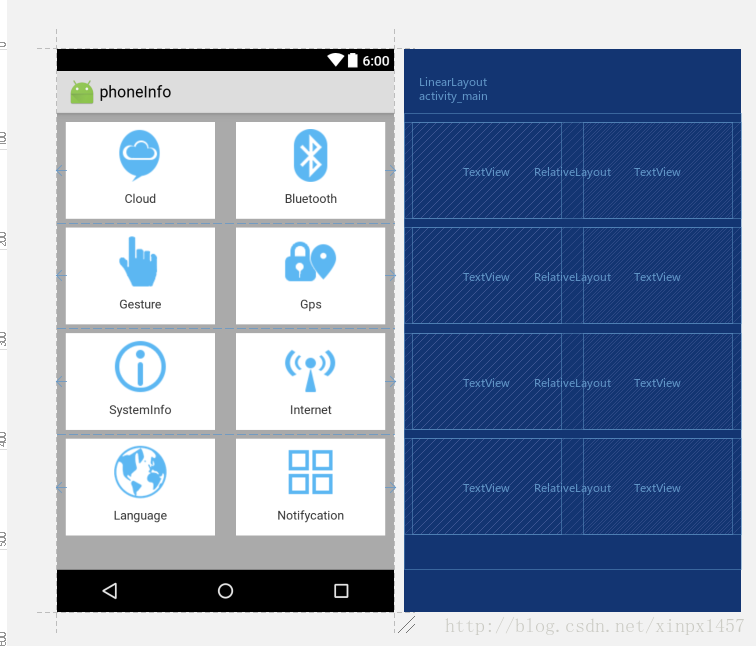

3:运行结果
1)运行结果如下
1)将准备好的八个图标复制到res/drawable文件夹下
2)创建一个垂直的线性布局,并在线性布局中创建4个相对布局
3)在相对布局中添加相应的TextView*
4)在values文件下的style.xml文件中存放抽取出来的样式
<resources> <style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar"> <!-- Customize your theme here. --> <item name="colorPrimary">@color/colorPrimary</item> <item name="colorPrimaryDark">@color/colorPrimaryDark</item> <item name="colorAccent">@color/colorAccent</item> </style> <!-- 宽 match——parent 高 wrap_content--> <style name="h_wrap_content"> <item name="android:layout_width">match_parent</item> <item name="android:layout_height">wrap_content</item> </style> <style name="tv_style"> <item name="android:layout_width">170dp</item> <item name="android:layout_height">110dp</item> <item name="android:gravity">center</item> <item name="android:paddingTop">8dp</item> <item name="android:paddingBottom">8dp</item> <item name="android:drawablePadding">5dp</item> <item name="android:background">@android:color/white</item> </style> </resources>

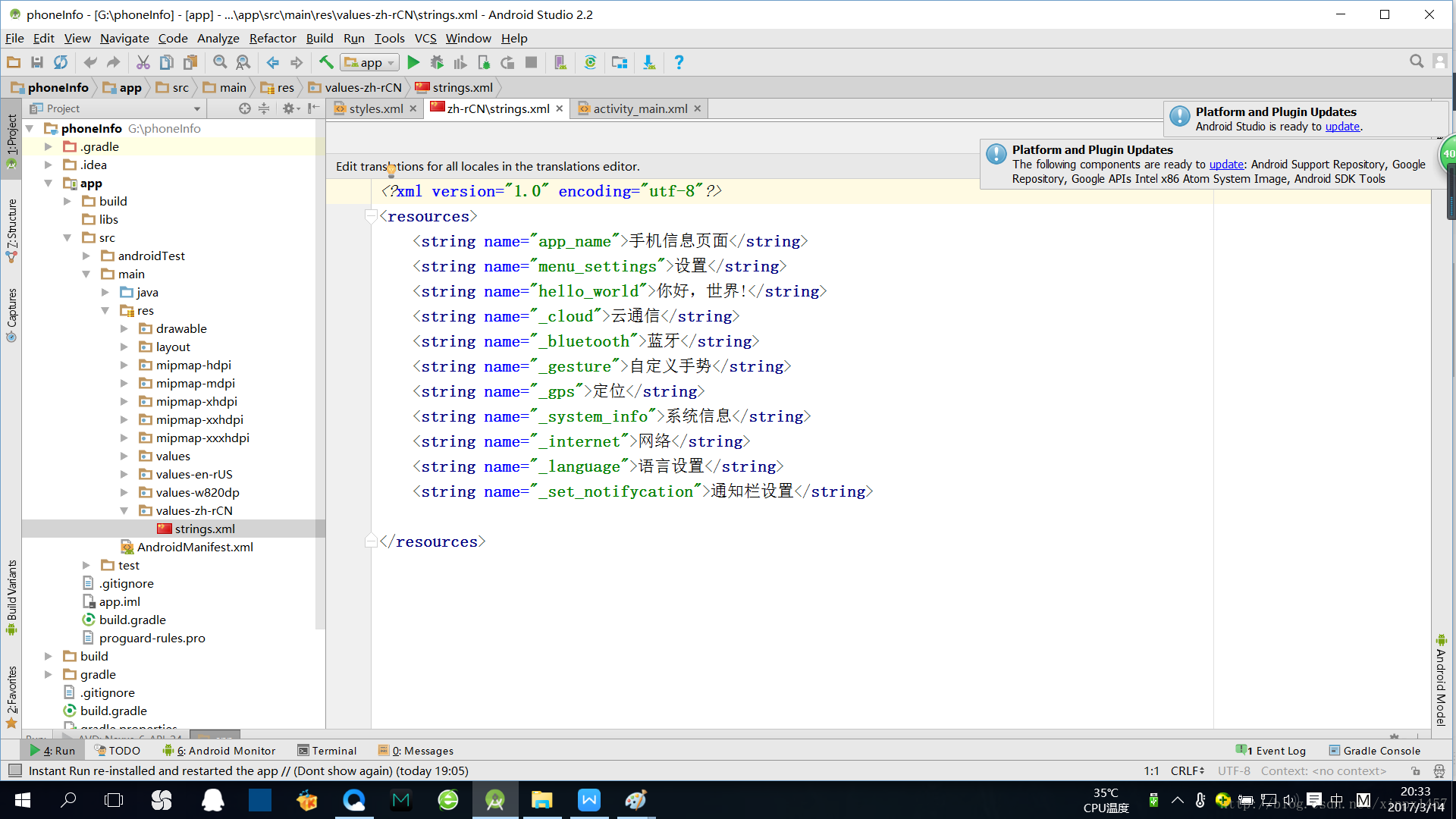

5)创建values-zh-rCN、values-en-rUS文件夹,并在文件夹中创建strings.xml文
2.案例实现
1)创建“手机信息页面”程序
<?xml version="1.0" encoding="utf-8"?> <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:id="@+id/activity_main" android:layout_width="match_parent" android:layout_height="match_parent" tools:context="cn.edu.bzu.phoneinfo.MainActivity" android:background="@android:color/darker_gray" android:orientation="vertical" > <RelativeLayout style="@style/h_wrap_content" android:layout_marginTop="10dp"> <TextView style="@style/tv_style" android:layout_alignParentLeft="true" android:layout_marginLeft="10dp" android:drawableTop="@drawable/clound" android:text="@string/_cloud" /> <TextView style="@style/tv_style" android:layout_alignParentRight="true" android:layout_marginRight="10dp" android:drawableTop="@drawable/bluetooth" android:text="@string/_bluetooth" /> </RelativeLayout> <RelativeLayout style="@style/h_wrap_content" android:layout_marginTop="10dp"> <TextView style="@style/tv_style" android:layout_alignParentLeft="true" android:layout_marginLeft="10dp" android:drawableTop="@drawable/gesture" android:text="@string/_gesture" /> <TextView style="@style/tv_style" android:layout_alignParentRight="true" android:layout_marginRight="10dp" android:drawableTop="@drawable/gps" android:text="@string/_gps" /> </RelativeLayout> <RelativeLayout style="@style/h_wrap_content" android:layout_marginTop="10dp"> <TextView style="@style/tv_style" android:layout_alignParentLeft="true" android:layout_marginLeft="10dp" android:drawableTop="@drawable/info" android:text="@string/_system_info" /> <TextView style="@style/tv_style" android:layout_alignParentRight="true" android:layout_marginRight="10dp" android:drawableTop="@drawable/internet" android:text="@string/_internet" /> </RelativeLayout> <RelativeLayout style="@style/h_wrap_content" android:layout_marginTop="10dp"> <TextView style="@style/tv_style" android:layout_alignParentLeft="true" android:layout_marginLeft="10dp" android:drawableTop="@drawable/language" android:text="@string/_language" /> <TextView style="@style/tv_style" android:layout_alignParentRight="true" android:layout_marginRight="10dp" android:drawableTop="@drawable/notifycation" android:text="@string/_set_notifycation" /> </RelativeLayout> </LinearLayout>
(2)抽取样式
由于编写布局文件时,相同控件之间的外边距和宽高都是固定的。因此会产生大量重复的布局代码,为了代码简洁和重复使用可以将相同代码抽取为样式单独放在一个style.xml文件中。style.xml文件如下所示:
<resources> <style name="AppBaseTheme" parent="android:Theme.Light"> </style> <style name="AppTheme" parent="AppBaseTheme"> </style> <!-- 宽 match——parent 高 wrap_content--> <style name="h_wrap_content"> <item name="android:layout_width">match_parent</item> <item name="android:layout_height">wrap_content</item> </style> <!-- 宽高都 match——parent --> <style name="tv_style"> <item name="android:layout_width">145dp</item> <item name="android:layout_height">90dp</item> <item name="android:gravity">center</item> <item name="android:paddingTop">8dp</item> <item name="android:paddingBottom">8dp</item> <item name="android:drawablePadding">5dp</item> <item name="android:background">@android:color/white</item> </style> </resources>
(4)编写与界面交互的代码
接下来需要在MainActivity中编写与用户交互的逻辑代码,MainActivity对应的代码如下所示:
public class MainActivity extends Activity { @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); } }
3:运行结果
1)运行结果如下

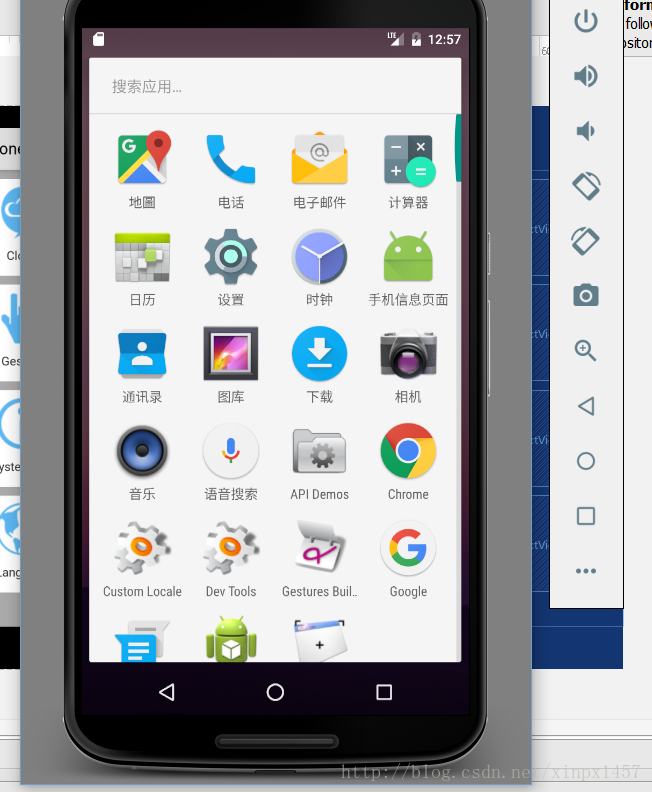

2)点击绿色机器人运行结果显示界面:
