详解Photoshop中标尺工具和参考线的使用方法


这篇教程中，我们介绍两个Photoshop中非常有用的辅助参考工具。


首先是标尺（ruler）工具：

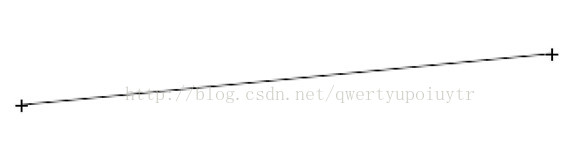

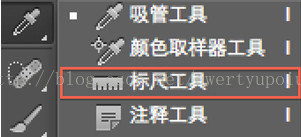

选中标尺工具后，鼠标变为尺子的形状，我们可以在图片上任意两点之间绘制一个标尺：



绘制完成后，在顶部的信息面板中会显示关于当前绘制的标尺的信息：



X和Y坐标代表绘制的起点坐标，W为标尺投射到X轴上的宽度，H为标尺投射到Y轴的高度（这里的正负仅代表方向，X轴方向向右，Y轴方向向下），A代表标尺和X轴的夹角，取值范围在-180°到+180°之间。L1为标尺线段的长度。


我们可以拖拽标尺的任意顶点进行移动，也可以拖拽标尺线段同时移动整个标尺。如果我们希望绘制水平的、垂直的或者45°角的标尺，可以按住Shift键创建或者拖动。


我们注意到信息栏中还有一个参数“L2”，这个是我们绘制第二条线段的时候会用到的参数。在绘制完一条标尺线段之后，我们按住Alt键可以继续绘制第二条线段（最多绘制两条线段，再按Alt没用了就）：



这时候顶部的显示信息也发生了变化：



X和Y对应我们绘制的这个角的顶点信息，W和H对于这个角没有意义，所以为空，A为两条线段的夹角（夹角范围为0°到180°之间），L1和L2分别为两条边的长度。


标尺可以在我们绘图时用来测量有用的信息，如长度、角度、坐标等等。


要删除标尺，点击信息面板右侧的清除（Clear）按钮即可：



清除按钮旁边的“拉直图层”按钮会通过旋转当前图层来使标尺的位置水平。

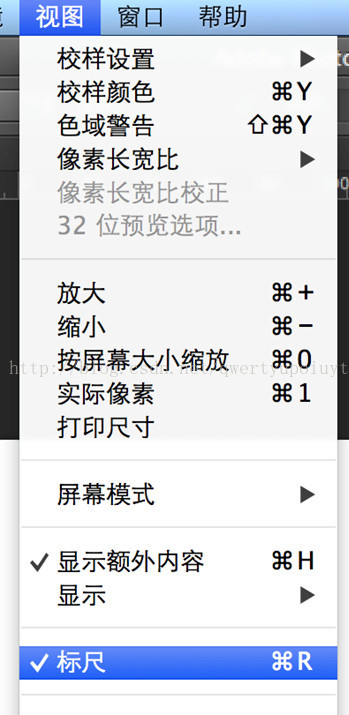

接着我们来看一个跟也叫标尺的工具（在PS中都叫Ruler，为了区分，我们这里称之为参考线吧），我们在菜单中选择“视图”—“标尺”或者使用快捷键Ctrl+R来打开或者关闭标尺（参考线）：

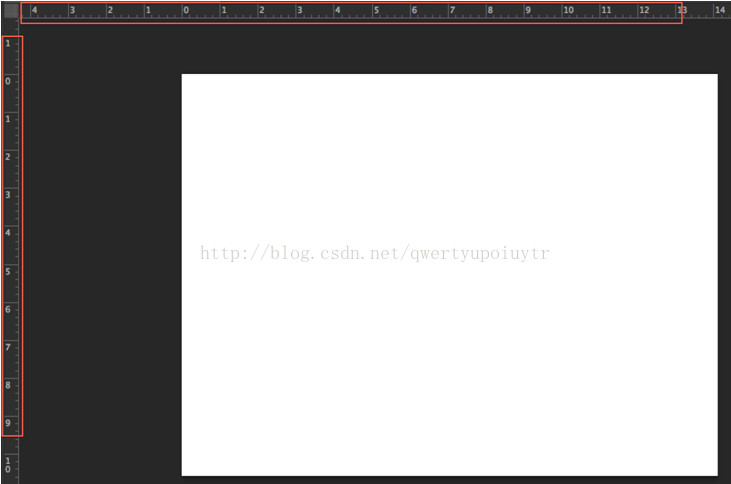

打开之后，在画板的左侧和顶部会有类似于尺子的参考工具：

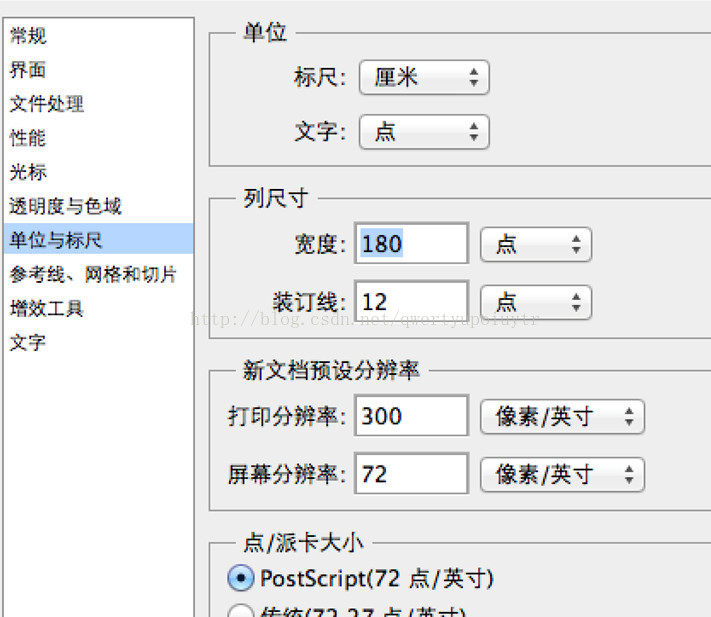

双击左侧或者顶部的参考线，我们可以在弹出的设置菜单中修改参考线的单位等属性：



接着我们点击参考线左上角，按住鼠标不放，拖拽到某个位置A处释放：



拖拽过程中可以看到水平和垂直方向上的两条虚线用来参考，释放后，位置A就被设置成了参考线的原点（0，0）。如果想要重置原点，双击左上角位置即可。


接下来我们说下如何创建参考线：

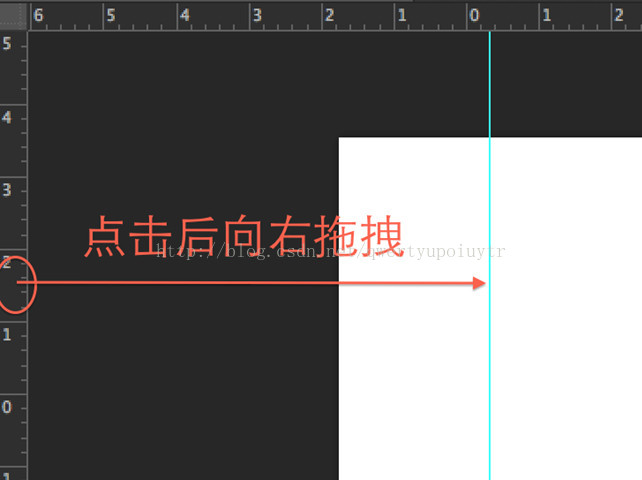

在左侧的尺子上面点击鼠标，然后不放鼠标向右侧拖拽，可以得到垂直方向的参考线：



同理，使用鼠标在顶部的尺子上面单击然后向下拖拽得到水平参考线。
对于创建完成的参考线，我们可以使用移动工具移动它们。如果要删除创建好的参考线，只需要将它们拖拽出当前画板区域即可。如果想要改变参考线的方向，按住alt键点击参考线即可，


我们可以在菜单中依次选择“视图”—“对齐到”—“参考线”（默认情况下参考线已经是勾选状态了）来开启/关闭参考线对齐，也就是决定当鼠标靠近参考线的时候是否有自动的对齐（吸附）效果。




关于参考线的例子有很多，我们举几个小例子。

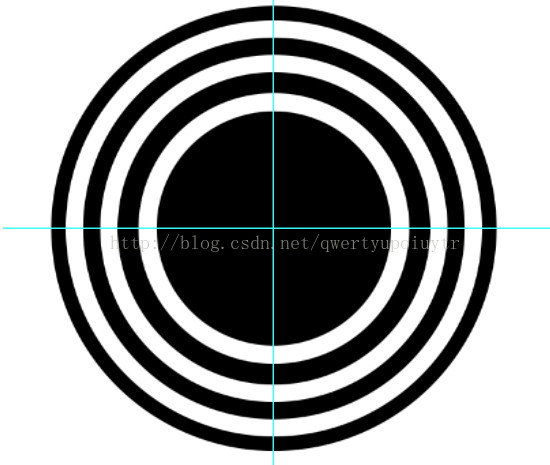

1.     假设我们想要在场景中绘制若干个同心圆，那么如果没有任何对齐方式，很难保证绘制的多个圆形的圆心对齐，因此我们用拖拽出水平、垂直参考线各一条，形成一个交点，以交点为圆心就可以保证绘制的准确性了：

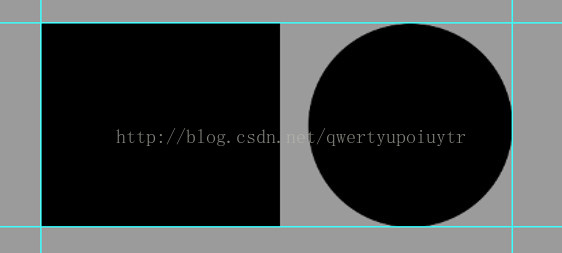

2.     我们也可以用参考线来对齐创建的图形的比例，例如创建一个矩形和一个直径等于矩形宽度的圆：
