Android学习笔记之AppWidget

什么是AppWidget？AppWidget就是我们平常在桌面上见到的那种一个个的小窗口，利用这个小窗口可以给用户提供一些方便快捷的操作。

今天的目标就是怎么创建一个简单的AppWidget。

首先我先把目录结构展示一下，方便大家理解。



第一步：我们需要在res目录下创建一个folder，可以命名为xml（但这并不是必须的，你也可以换成你喜欢的名字）。然后在这么目录下创建一个xml文件。我的appwidget.xml文件代码如下：

<appwidget-provider
xmlns:android="http://schemas.android.com/apk/res/android"
android:minHeight="72dp"
android:minWidth="294dp"
android:updatePeriodMillis="86400000"
android:initialLayout="@layout/example_widget"
>
</appwidget-provider>

小注解：

在android的命名空间下声明了appwidget 的最小的高度、宽度、以及更新的时间（注意是以毫秒为单位的）和最重要的绑定的布局文件（所谓布局文件就是展示到桌面上的界面的外观）。

第二步：下面的这个文件是在上面的appwidget.xml中的initialLayout属性中绑定的xml布局文件，即example_widget.xml,代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical" >

<TextView
android:id="@+id/textview1"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="MyFirst Widget Example!"
>
</TextView>
<!--由于只是实现简单的效果，所以就只用一个TextView吧-->
</LinearLayout>

第三步：实现了布局展示界面，下面自然而然的，我们就会想到要怎么让这个布局界面展示出来，所以就必须有一个provider，因此，下面就需要创建一个继承了AppWidgetProvider的实例，来完成这一个功能。我的文件名称命名为Widget.java.

package com.summer.widgettest;

import android.appwidget.AppWidgetManager;
import android.appwidget.AppWidgetProvider;
import android.content.Context;
/**
*在这四个必须的方法中，只是打印出一句话，来观察其“生命周期”即可
*/
public class Widget extends AppWidgetProvider {

@Override
public void onUpdate(Context context, AppWidgetManager appWidgetManager,
int[] appWidgetIds) {
// TODO Auto-generated method stub
System.out.println("onUpdate");
super.onUpdate(context, appWidgetManager, appWidgetIds);
}

@Override
public void onDeleted(Context context, int[] appWidgetIds) {
// TODO Auto-generated method stub
System.out.println("onDeleted");
super.onDeleted(context, appWidgetIds);
}

@Override
public void onDisabled(Context context) {
// TODO Auto-generated method stub
System.out.println("onDisabled");
super.onDisabled(context);
}

@Override
public void onEnabled(Context context) {
// TODO Auto-generated method stub
System.out.println("onEnabled");
super.onEnabled(context);
}

}

第四步：这也是最为关键的一步，因为前面的工作都是为这一步来打基础的。那么要怎么做捏？答案就是清单文件，在清单文件中进行声明就可以了。我的代码如下：

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
package="com.summer.widgettest"
android:versionCode="1"
android:versionName="1.0" >

<uses-sdk
android:minSdkVersion="8"
android:targetSdkVersion="18" />

<application
android:allowBackup="true"
android:icon="@drawable/ic_launcher"
android:label="@string/app_name"
android:theme="@style/AppTheme" >
<activity
android:name="com.summer.widgettest.MainActivity"
android:label="@string/app_name" >
<intent-filter>
<action android:name="android.intent.action.MAIN" />

<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>

<receiver android:name="com.summer.widgettest.Widget">
<intent-filter >
<action android:name="android.appwidget.action.APPWIDGET_UPDATE"/>
</intent-filter>
<meta-data android:name="android.appwidget.provider"
android:resource="@xml/appwidget_info"/>
</receiver>
</application>

</manifest>

小注解：

在这里我么也不难看出，原来widget也就是个广播事件啊，所以需要使用receiver ，然后接下来是一个inent-filter过滤器，功能就是过滤出符合要求的action，在这里当然是widget动作了。

接下来有一个meta-data元数据解释，作用就是对这个widget进行解释的作用，也是为了让android系统知道这到底是个什么东西。（偷偷告诉你，一般这两个要点是固定的表达）

好了，万事具备，只欠”运行“了，接下来就是程序运行之后的界面。

。上面的那一行文字就是程序运行之后就可以看到的结果，也就是我们”自制“的一个AppWidget了。（说实话，真的是不太好看）。

回顾与总结：

1、怎么实现的这个AppWidget？先是在res文件夹下创建一个xml 文件夹，并在里面添加一个appwidget-provider文件，再就是写一个用于呈现内容的布局文件。接下来就是一个继承自AppWidgetProvider的类的创建，然后再清单文件中进行相关项的声明就可以了。

2、逻辑思路很重要，每一步的衔接是思路的引导点。

3、这里仅仅是一个简单的小例子，接下来要做的就是如何让这个widget和我们的系统进行交互。

4、好了，大致就是这样，欢迎广大博友留言评论，我一定会虚心的接受，希望能和你们一起进步！

—————————–这里是华丽的分界线——————

上面的是创建一个简单的appWidget的示例，下面是关于如何实现这些Widget如何实现相关的动作侦听的。

知识点准备：

我们应该知道的是，android的widget的进程与程序运行的进程并不是同一个进程，这就意味着我们不能像往常一样简单的使用一个setOnClickListener方法了，因为这样做是完不成相关的动作的侦听的功能的。那么问题来了，我们要怎么实现这些动作的交互呢？

别着急，答案是采用RemoteViews,顾名思义就是采用”远程的“方式来实现相关的处理操作。接下来让我们一起来看一下具体的实现流程吧。

第一步，在之前的appWidget的布局文件中添加一个按钮，用来实现布局。

<Button
android:id="@+id/button1"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:text="Click To Renew!"
>
</Button>

第二步：然后再Widget.java这个AppWidgetProvider的实现类的onUpdate方法中实现相关的代码。为了更好地展示效果，我们可以新建一个Activity，用来呈现点击按钮之后跳转的界面的展示。我命名为RenewActivity.java.相关源码如下所示

@Override
public void onUpdate(Context context, AppWidgetManager appWidgetManager,
int[] appWidgetIds) {
// TODO Auto-generated method stub
System.out.println("onUpdate");

for(int i=0;i<appWidgetIds.length;i++){
//check which appwidget is enabled!
System.out.println(appWidgetIds[i]);
Intent intent=new Intent(context,RenewActivity.class);
PendingIntent pendingIntent=PendingIntent.getActivity(context, 0, intent, 0);

RemoteViews remoteViews=new RemoteViews(context.getPackageName(), R.layout.example_widget);
remoteViews.setOnClickPendingIntent(R.id.button1, pendingIntent);
appWidgetManager.updateAppWidget(appWidgetIds[i], remoteViews);
}

super.onUpdate(context, appWidgetManager, appWidgetIds);
}

RenewActivity.java

package com.summer.widgettest;

import android.app.Activity;
import android.os.Bundle;

public class RenewActivity extends Activity{

@Override
protected void onCreate(Bundle savedInstanceState) {
// TODO Auto-generated method stub
super.onCreate(savedInstanceState);
setContentView(R.layout.renew);
}
//由于renew布局是一个非常简单的界面（一个TextView而已），所以不再贴出代码
}

第三步：不要忘记在清单文件中进行Activity的声明，否则你是看不到界面的效果的。

<activity
android:name="com.summer.widgettest.RenewActivity"
android:label="Renew Activity!"
>
</activity>

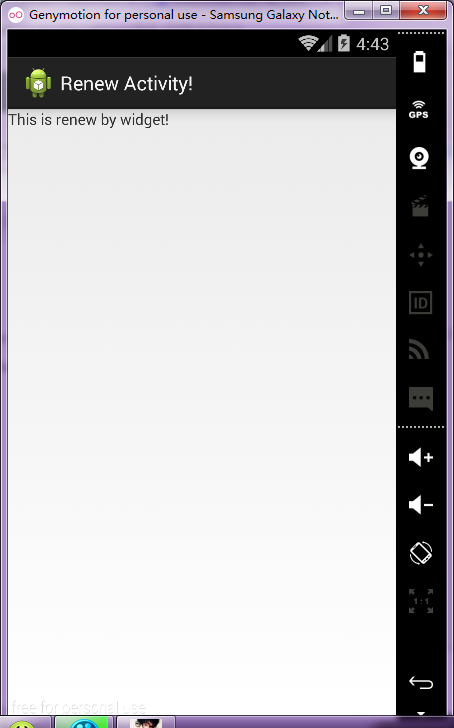

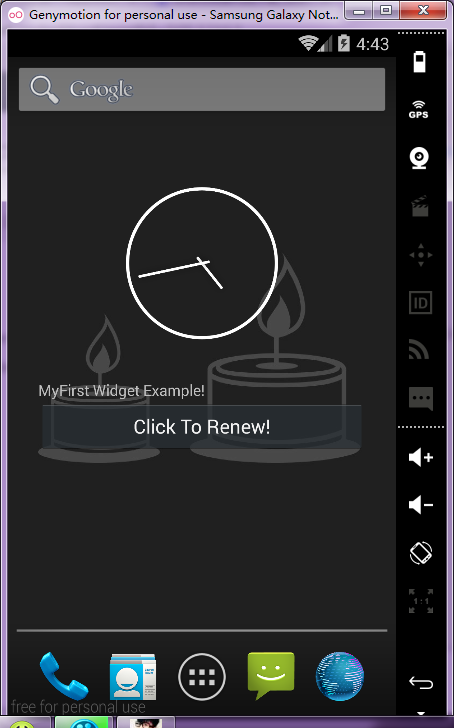

效果图如下所示：





小总结：

在Widget的onUpdate方法中，我们使用到了RemoteViews类的实例，起作用就不再详细的阐述，这里就直接解释代码的功能吧。如上，创建其实例的时候需要两个参数分别为上下文对象的包名和widget的”布局“，然后在进行对按钮的时间侦听的时候使用到了一个叫pendingIntent的实例，其作用就是将远程的消息信息传达给相应的处理逻辑中，进而实现对widget上按钮的动作的侦听处理。然后使用appWidgetManager进行更新操作就可以了！如此便可以完成我们的代码的逻辑。
