Android MPAndroidChart：动态添加统计数据线【8】

Android MPAndroidChart：动态添加统计数据线【8】
本文在附录相关文章6的基础上，动态的依次增加若干条统计折线（相当于批量增加数据点）。

布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context="zhangphil.chart.MainActivity" >

<Button
android:id="@+id/button"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center_horizontal"
android:text="动态添加数据" />

<com.github.mikephil.charting.charts.LineChart
android:id="@+id/chart"
android:layout_width="match_parent"
android:layout_height="match_parent" />

</LinearLayout>


Java代码：

package zhangphil.chart;

import java.text.DecimalFormat;
import java.util.ArrayList;

import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.components.Legend;
import com.github.mikephil.charting.components.XAxis;
import com.github.mikephil.charting.components.XAxis.XAxisPosition;
import com.github.mikephil.charting.components.YAxis.AxisDependency;
import com.github.mikephil.charting.components.YAxis;
import com.github.mikephil.charting.components.Legend.LegendForm;
import com.github.mikephil.charting.components.Legend.LegendPosition;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;
import com.github.mikephil.charting.formatter.ValueFormatter;
import com.github.mikephil.charting.utils.ColorTemplate;
import com.github.mikephil.charting.utils.ViewPortHandler;

import android.app.Activity;
import android.graphics.Color;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

public class MainActivity extends Activity {

private int[] xIndex = new int[10];

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);

for (int i = 0; i < xIndex.length; i++) {
xIndex[i] = i;
}

final LineChart mChart = (LineChart) findViewById(R.id.chart);
initialChart(mChart);

// 每点击一次按钮，增加一条统计折线
Button addButton = (Button) findViewById(R.id.button);
addButton.setOnClickListener(new View.OnClickListener() {

@Override
public void onClick(View v) {
addLineDataSet(mChart);
}
});
}

// 初始化图表
private void initialChart(LineChart mChart) {
mChart.setDescription("Zhang Phil @ http://blog.csdn.net/zhangphil"); mChart.setNoDataTextDescription("暂时尚无数据");

mChart.setTouchEnabled(true);

// 可拖曳
mChart.setDragEnabled(true);

// 可缩放
mChart.setScaleEnabled(true);

mChart.setDrawGridBackground(false);

mChart.setPinchZoom(true);

// 设置图表的背景颜色
mChart.setBackgroundColor(Color.WHITE);

// 图表的注解(只有当数据集存在时候才生效)
Legend l = mChart.getLegend();

// 可以修改图表注解部分的位置
l.setPosition(LegendPosition.ABOVE_CHART_RIGHT);

// 线性，也可是圆
l.setForm(LegendForm.SQUARE);

// 颜色
l.setTextColor(Color.CYAN);

// x坐标轴
XAxis xl = mChart.getXAxis();
xl.setTextColor(Color.BLUE);
xl.setDrawGridLines(false);
xl.setAvoidFirstLastClipping(true);

// 几个x坐标轴之间才绘制？
xl.setSpaceBetweenLabels(5);

// 如果false，那么x坐标轴将不可见
xl.setEnabled(true);

// 将X坐标轴放置在底部，默认是在顶部。
xl.setPosition(XAxisPosition.BOTTOM);

// 图表左边的y坐标轴线
YAxis leftAxis = mChart.getAxisLeft();
leftAxis.setTextColor(Color.RED);

// 最大值
leftAxis.setAxisMaxValue(120f);

// 最小值
leftAxis.setAxisMinValue(-10f);

// 不一定要从0开始
leftAxis.setStartAtZero(false);

leftAxis.setDrawGridLines(true);

YAxis rightAxis = mChart.getAxisRight();
// 不显示图表的右边y坐标轴线
rightAxis.setEnabled(false);
}

// 为LineChart增加LineDataSet
private void addLineDataSet(LineChart mChart) {
LineData data = mChart.getLineData();
if (data == null) {
data = new LineData();
for (int i = 0; i < xIndex.length; i++) {
data.addXValue("x:" + i);
}

mChart.setData(data);
}

addLineDataSet(data);

mChart.notifyDataSetChanged();
mChart.invalidate();

// 当前统计图表中最多在x轴坐标线上显示的总量
// mChart.setVisibleXRangeMaximum(5);
// mChart.moveViewToX(data.getXValCount() - 5);

//mChart.animateX(3000);
}

// 初始化数据集，添加一条统计折线
private void addLineDataSet(LineData data) {
int count = data.getDataSetCount();

LineDataSet mLineDataSet = new LineDataSet(getEntry(count), "数据集" + count);

mLineDataSet.setAxisDependency(AxisDependency.LEFT);

int color = ColorTemplate.JOYFUL_COLORS[count % ColorTemplate.JOYFUL_COLORS.length];

// 折线的颜色
mLineDataSet.setColor(color);
mLineDataSet.setCircleColor(Color.DKGRAY);
mLineDataSet.setLineWidth(5f);
mLineDataSet.setCircleSize(10f);

// 改变折线样式，用曲线。
mLineDataSet.setDrawCubic(true);
// 默认是直线
// 曲线的平滑度，值越大越平滑。
mLineDataSet.setCubicIntensity(0.2f);

// 填充曲线下方的区域，红色，半透明。
mLineDataSet.setDrawFilled(true);
mLineDataSet.setFillAlpha(128);
mLineDataSet.setFillColor(color);

mLineDataSet.setCircleColorHole(Color.YELLOW);
mLineDataSet.setHighLightColor(Color.GREEN);
mLineDataSet.setValueTextColor(color);
mLineDataSet.setValueTextSize(10f);
mLineDataSet.setDrawValues(true);

mLineDataSet.setValueFormatter(new ValueFormatter() {
@Override
public String getFormattedValue(float value, Entry entry, int dataSetIndex,
ViewPortHandler viewPortHandler) {
DecimalFormat decimalFormat = new DecimalFormat(".0");
String s = "y:" + decimalFormat.format(value);
return s;
}
});

data.addDataSet(mLineDataSet);
}

private ArrayList<Entry> getEntry(int count) {
ArrayList<Entry> y = new ArrayList<Entry>();
for (int index : xIndex) {
float val = (float) (Math.random() * 10 + (100-10 * count));
Entry entry = new Entry(val, index);
y.add(entry);
}

return y;
}
}

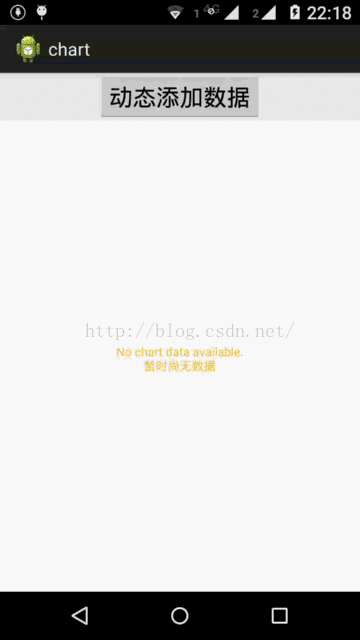

代码运行结果，动图展现动态效果：



截取的一张静态图：
