AltiumDesigner02——在库中绘制自己的元件封装（上）

         使用Altium Designer时我们有时需要为某些元件画出原理图下的封装，并添加引脚封装，下面我为上次自己建立的元件库中添加一个JTAG底座的封装，并记录这一过程。

         首先打开上次建立的集成库工程my.LibPkg，上次我们在其中添加了my.SchLib和my.PcbLib，并编译生成了最终我们自己的my.intlib.。文章链接：http://blog.csdn.net/tongbiaos/article/details/47665121。

         打开后我们双击my.SchLib文件，可以看到如下界面（注意下面库中已经存在元件了）。

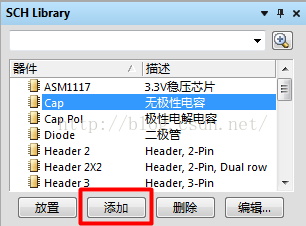

         在左侧的SCH Library中点击添加即可新建一个SCH封装了。






         如果没有找到SCH Library这个窗口，可以点击在软件右下角处的SCH里，选择SCH Library。

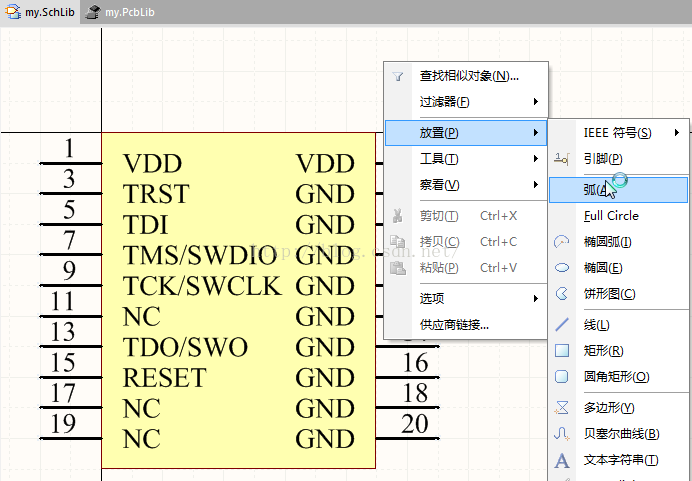

         在my.SchLib中通过右键，放置来完成绘制工作。

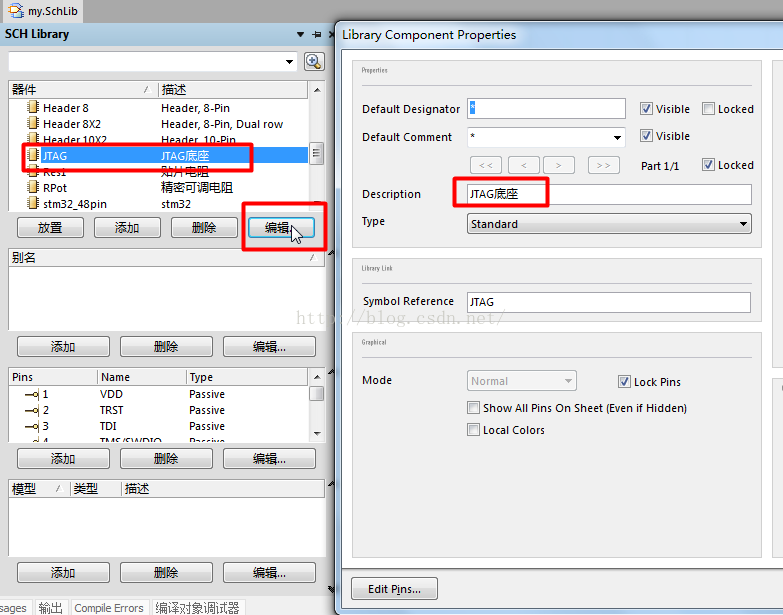

         绘制完成后，在SCH Library窗口中点击“编辑”，为其添加一些描述等。

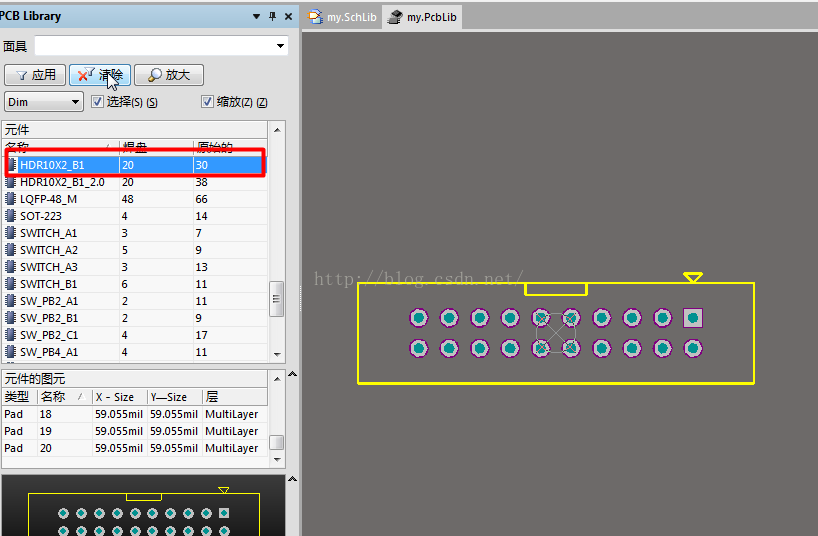

         接下来为JTAG添加引脚封装，其封装名为HDR10x2_B1，我喜欢先把需要的引脚封装添加到my.PcbLib中。

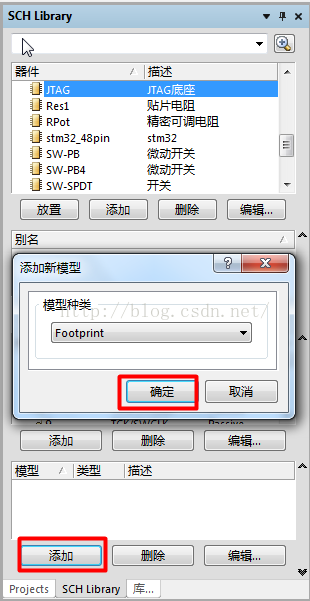

         然后回到my.SchLib下的SCH Library中模型中点击添加，弹出的窗口中选择“Footprint”，点击确定。

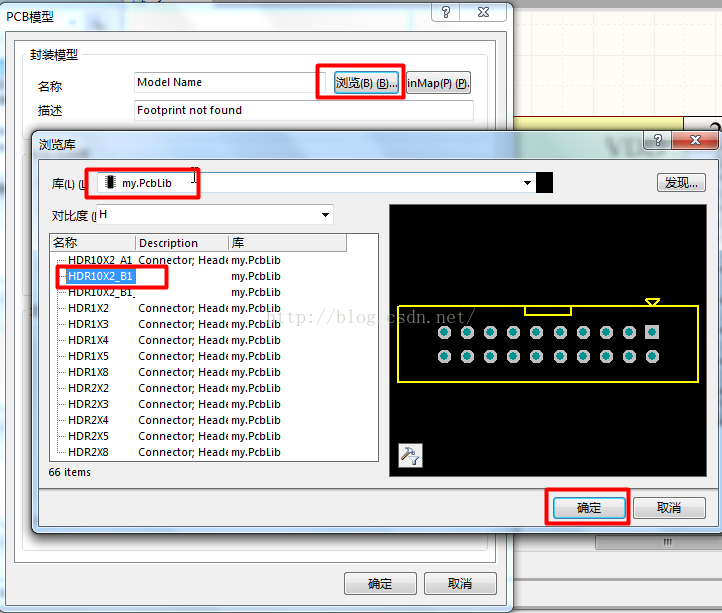

         在之后弹出的菜单中，点击浏览，选择my.PcbLib，找到我们要的引脚封装，点击确定。

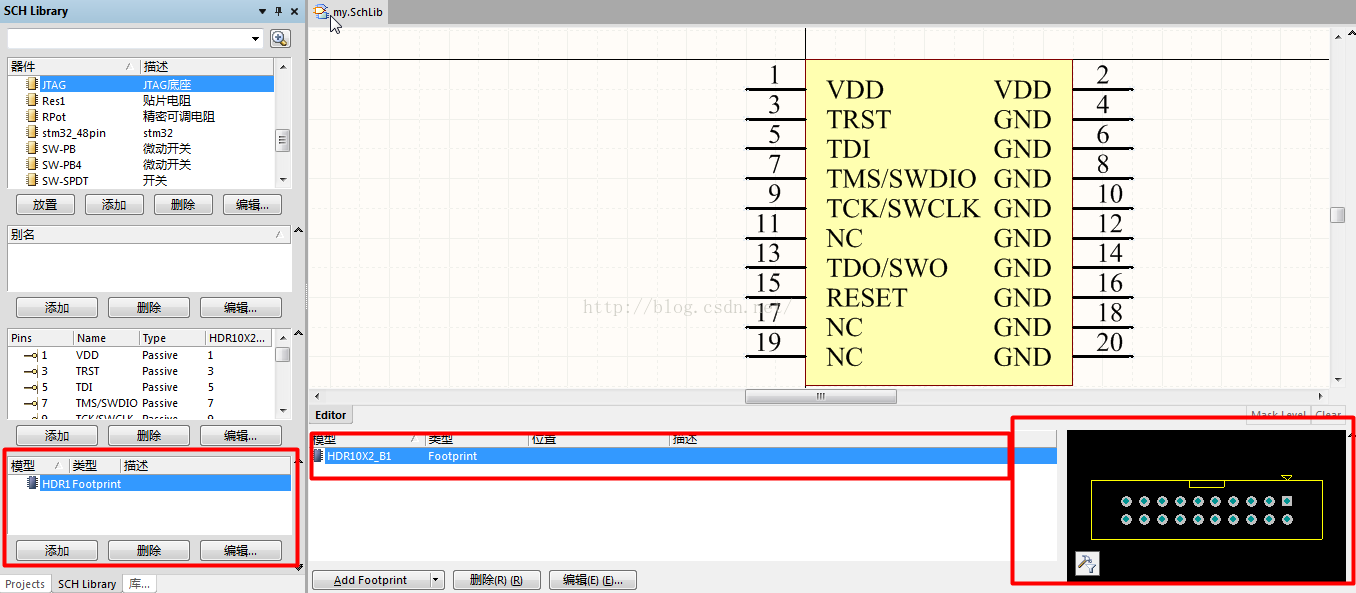

         操作成功后，可以在my.SchLib中看到该引脚封装的样式。

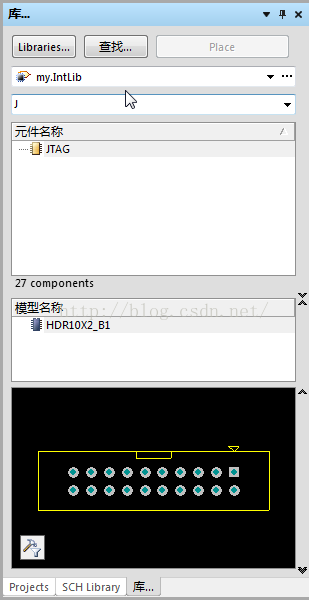

         最后把my.SchLib再编译一次，重新生成my.IntLib，你将在my.IntLib中发现新建的JTAG元件，我们就可以直接使用这个元件来画原理图了。








/********************************************************************/
