自定义View之onMeasure()详解

可以说重载onMeasure()，onLayout()，onDraw()三个函数构建了自定义View的外观形象。再加上onTouchEvent()等重载视图的行为，可以构建任何我们需要的可感知到的自定义View。
本节我们探索自定义View中onMeasure()起到了什么样的作用，题外要插的一句是，Activity框架，View框架中大量的on函数基本上都应用到了Template模式，掌握这一模式对于理解这些框架大有裨益。

我们知道，不管是自定义View还是系统提供的TextView这些，它们都必须放置在LinearLayout等一些ViewGroup中，因此理论上我们可以很好的理解onMeasure()，onLayout()，onDraw()这三个函数：1.View本身大小多少，这由onMeasure()决定；2.View在ViewGroup中的位置如何，这由onLayout()决定；3.绘制View，onDraw()定义了如何绘制这个View。

首先我们看看TextView.java中的onMeasure()源码：

[java] view
plaincopy





@Override

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

int widthMode = MeasureSpec.getMode(widthMeasureSpec);

int heightMode = MeasureSpec.getMode(heightMeasureSpec);

int widthSize = MeasureSpec.getSize(widthMeasureSpec);

int heightSize = MeasureSpec.getSize(heightMeasureSpec);

int width;

int height;

...

if (widthMode == MeasureSpec.EXACTLY) {

// Parent has told us how big to be. So be it.

width = widthSize;

} else {

if (mLayout != null && mEllipsize == null) {

des = desired(mLayout);

}

...

setMeasuredDimension(width, height);

首先我们要理解的是widthMeasureSpec, heightMeasureSpec这两个参数是从哪里来的？onMeasure()函数由包含这个View的具体的ViewGroup调用，因此值也是从这个ViewGroup中传入的。这里我直接给出答案：子类View的这两个参数，由ViewGroup中的layout_width，layout_height和padding以及View自身的layout_margin共同决定。权值weight也是尤其需要考虑的因素，有它的存在情况可能会稍微复杂点。

了解了这两个参数的来源，还要知道这两个值的作用。我们只取heightMeasureSpec作说明。这个值由高32位和低16位组成，高32位保存的值叫specMode，可以通过如代码中所示的MeasureSpec.getMode()获取；低16位为specSize，同样可以由MeasureSpec.getSize()获取。那么specMode和specSize的作用有是什么呢？要想知道这一点，我们需要知道代码中的最后一行，所有的View的onMeasure()的最后一行都会调用setMeasureDimension()函数的作用——这个函数调用中传进去的值是View最终的视图大小。也就是说onMeasure()中之前所作的所有工作都是为了最后这一句话服务的。
我们知道在ViewGroup中，给View分配的空间大小并不是确定的，有可能随着具体的变化而变化，而这个变化的条件就是传到specMode中决定的，specMode一共有三种可能：
MeasureSpec.EXACTLY：父视图希望子视图的大小应该是specSize中指定的。
MeasureSpec.AT_MOST：子视图的大小最多是specSize中指定的值，也就是说不建议子视图的大小超过specSize中给定的值。
MeasureSpec.UNSPECIFIED：我们可以随意指定视图的大小。
由TextView中源码也可以知道这个值的设计意义是为了根据ViewGroup中具体能够提供的空间大小来指定子View的视图大小。

通过以上这些分析，可以知道视图最终的大小由父视图，子视图以及程序员根据需要决定，良好的设计一般会根据子视图的measureSpec设置合适的布局大小。

讲到上述这些内容，可能已经了解了如何去使用onMeasure来设置我们的视图的大小，但还有一个疑惑的地方，EXACTLY，AT_MOST，UNSPECIFIED和layout_是如何对应的呢？什么情况下对应什么值呢？
我们通过如下例子，稍作了解：

[java] view
plaincopy





<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:gravity="center"

android:paddingBottom="@dimen/activity_vertical_margin"

android:paddingLeft="@dimen/activity_horizontal_margin"

android:paddingRight="@dimen/activity_horizontal_margin"

android:paddingTop="@dimen/activity_vertical_margin" >

<LinearLayout

android:layout_width="200dp"

android:layout_height="wrap_content"

android:paddingTop="20dp"

android:layout_marginTop="30dp"

android:background="@android:color/darker_gray" >

<com.sean.myview.MyView

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:paddingTop="10dp"

android:layout_marginTop="15dp"

android:background="@android:color/holo_red_light"

/>

</LinearLayout>

</LinearLayout>

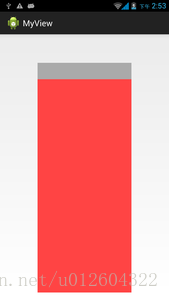

效果图如下：



[java] view
plaincopy





package com.sean.myview;

import android.content.Context;

import android.util.AttributeSet;

import android.util.Log;

import android.view.View;

public class MyView extends View {

public MyView(Context context, AttributeSet attrs) {

super(context, attrs);

// TODO Auto-generated constructor stub

}

@Override

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

// TODO Auto-generated method stub

Log.d("MyView","------", new Throwable());

int speSize = MeasureSpec.getSize(heightMeasureSpec);

int speMode = MeasureSpec.getMode(heightMeasureSpec);

Log.d("MyView", "---speSize = " + speSize + "");

Log.d("MyView", "---speMode = " + speMode + "");

if(speMode == MeasureSpec.AT_MOST){

Log.d("MyView", "---AT_MOST---");

}

if(speMode == MeasureSpec.EXACTLY){

Log.d("MyView", "---EXACTLY---");

}

if(speMode == MeasureSpec.UNSPECIFIED){

Log.d("MyView", "---UNSPECIFIED---");

}

setMeasuredDimension(MeasureSpec.getSize(widthMeasureSpec), speSize);

}

}

当前情况下打印出的log如下：

widthMeasureSpecD/MyView ( 3506): java.lang.Throwable

D/MyView ( 3506): at com.sean.myview.MyView.onMeasure(MyView.java:18)

D/MyView ( 3506): at android.view.View.measure(View.java:15775)

D/MyView ( 3506): at android.view.ViewGroup.measureChildWithMargins(ViewGroup.java:4942)

D/MyView ( 3506): at android.widget.LinearLayout.measureChildBeforeLayout(LinearLayout.java:1411)

D/MyView ( 3506): at android.widget.LinearLayout.measureHorizontal(LinearLayout.java:1059)

D/MyView ( 3506): at android.widget.LinearLayout.onMeasure(LinearLayout.java:590)

D/MyView ( 3506): at android.view.View.measure(View.java:15775)

D/MyView ( 3506): at android.view.ViewGroup.measureChildWithMargins(ViewGroup.java:4942)

D/MyView ( 3506): at android.widget.LinearLayout.measureChildBeforeLayout(LinearLayout.java:1411)

D/MyView ( 3506): at android.widget.LinearLayout.measureHorizontal(LinearLayout.java:1059)

D/MyView ( 3506): at android.widget.LinearLayout.onMeasure(LinearLayout.java:590)

D/MyView ( 3506): at android.view.View.measure(View.java:15775)

D/MyView ( 3506): at android.view.ViewGroup.measureChildWithMargins(ViewGroup.java:4942)

D/MyView ( 3506): at android.widget.FrameLayout.onMeasure(FrameLayout.java:310)

D/MyView ( 3506): at android.view.View.measure(View.java:15775)

D/MyView ( 3506): at android.widget.LinearLayout.measureVertical(LinearLayout.java:850)

D/MyView ( 3506): at android.widget.LinearLayout.onMeasure(LinearLayout.java:588)

D/MyView ( 3506): at android.view.View.measure(View.java:15775)

D/MyView ( 3506): at android.view.ViewGroup.measureChildWithMargins(ViewGroup.java:4942)

D/MyView ( 3506): at android.widget.FrameLayout.onMeasure(FrameLayout.java:310)

D/MyView ( 3506): at com.android.internal.policy.impl.PhoneWindow$DecorView.onMeasure(PhoneWindow.java:2193)

D/MyView ( 3506): at android.view.View.measure(View.java:15775)

D/MyView ( 3506): at android.view.ViewRootImpl.performMeasure(ViewRootImpl.java:2212)

D/MyView ( 3506): at android.view.ViewRootImpl.measureHierarchy(ViewRootImpl.java:1291)

D/MyView ( 3506): at android.view.ViewRootImpl.performTraversals(ViewRootImpl.java:1486)

D/MyView ( 3506): at android.view.ViewRootImpl.doTraversal(ViewRootImpl.java:1181)

D/MyView ( 3506): at android.view.ViewRootImpl$TraversalRunnable.run(ViewRootImpl.java:4942)

D/MyView ( 3506): at android.view.Choreographer$CallbackRecord.run(Choreographer.java:776)

D/MyView ( 3506): at android.view.Choreographer.doCallbacks(Choreographer.java:579)

D/MyView ( 3506): at android.view.Choreographer.doFrame(Choreographer.java:548)

D/MyView ( 3506): at android.view.Choreographer$FrameDisplayEventReceiver.run(Choreographer.java:762)

D/MyView ( 3506): at android.os.Handler.handleCallback(Handler.java:800)

D/MyView ( 3506): at android.os.Handler.dispatchMessage(Handler.java:100)

D/MyView ( 3506): at android.os.Looper.loop(Looper.java:194)

D/MyView ( 3506): at android.app.ActivityThread.main(ActivityThread.java:5391)

D/MyView ( 3506): at java.lang.reflect.Method.invokeNative(Native Method)

D/MyView ( 3506): at java.lang.reflect.Method.invoke(Method.java:525)

D/MyView ( 3506): at com.android.internal.os.ZygoteInit$MethodAndArgsCaller.run(ZygoteInit.java:833)

D/MyView ( 3506): at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:600)

D/MyView ( 3506): at dalvik.system.NativeStart.main(Native Method)

D/MyView ( 3506): ---speSize = 940

D/MyView ( 3506): ---speMode = -2147483648

D/MyView ( 3506): ---AT_MOST---

查看onMeasure()的调用堆栈，然后查看源码，可以知道heightMeasureSpec和widthMeasureSpec的值在ViewRootImpl.java中初始化，而初始化又参考了view和LinearLayout中的属性参数的设置最终得到了heightMeasureSpec和widthMeasureSpec的值。
而specMode怎么对应呢？我先给出设置对应值的地方，以下代码皆出自ViewRootImpl.java

[java] view
plaincopy





childWidthMeasureSpec = getRootMeasureSpec(desiredWindowWidth, lp.width);

childHeightMeasureSpec = getRootMeasureSpec(desiredWindowHeight, lp.height);//这里是赋值的代码

[java] view
plaincopy





private static int getRootMeasureSpec(int windowSize, int rootDimension) {

int measureSpec;

switch (rootDimension) {

case ViewGroup.LayoutParams.MATCH_PARENT:

// Window can't resize. Force root view to be windowSize.

measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY);

break;

case ViewGroup.LayoutParams.WRAP_CONTENT:

// Window can resize. Set max size for root view.

measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.AT_MOST);

break;

default:

// Window wants to be an exact size. Force root view to be that size.

measureSpec = MeasureSpec.makeMeasureSpec(rootDimension, MeasureSpec.EXACTLY);

break;

}

return measureSpec;

}

从这里我们基本上可以看出了MATCH_PARENT对应于EXACTLY，WRAP_CONTENT对应于AT_MOST，其他情况也对应于EXACTLY，它和MATCH_PARENT的区别在于size值不一样。现在我们需要知道这个rootDimension即lp.height对应于什么。

[java] view
plaincopy





private void performTraversals() {

// cache mView since it is used so much below...

...

WindowManager.LayoutParams lp = mWindowAttributes;

[java] view
plaincopy





public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView) {

14f34
synchronized (this) {

if (mView == null) {

mView = view;

mViewLayoutDirectionInitial = mView.getRawLayoutDirection();

mFallbackEventHandler.setView(view);

mWindowAttributes.copyFrom(attrs);

这个View就是ViewGroup中的各个子类视图，这里我们用实验说明，更改MyView中的android:layout_height的值为"match_parent"。log中输出变为了

D/MyView ( 4249): ---speSize = 940

D/MyView ( 4249): ---speMode = 1073741824

D/MyView ( 4249): ---EXACTLY---

而更改LinearLayout中的这个值对这里的specMode是没有影响的。
下面我们再来通过实验来验证specSize的值由那些属性决定：

[java] view
plaincopy





<LinearLayout

android:layout_width="200dp"

android:layout_height="300dp"

android:paddingTop="20dp"

android:layout_marginTop="30dp"

android:background="@android:color/darker_gray" >

<com.sean.myview.MyView

android:layout_width="match_parent"

android:layout_height="match_parent"

android:paddingTop="10dp"

android:layout_marginTop="15dp"

android:background="@android:color/holo_red_light"

/>

</LinearLayout>

D/MyView ( 4959): ---speSize = 530

D/MyView ( 4959): ---speMode = 1073741824

D/MyView ( 4959): ---EXACTLY---

先说明一点，xml中用的单位是dp，log中得到的单位是px，我所使用的机子屏幕密度为2.0，只需要进行简单的换算即可px = 2.0 * dp

我们可以通过控制变量法，逐一改变代码中的LinearLayout和MyView中的相关属性值，看看是哪些影响了specSize，这里我直接给出答案：
530 ＝ 300 * 2.0 - 20 * 2.0 - 15 * 2.0
影响specSize height的因素为：父视图的layout_height和paddingTop以及自身的layout_marginTop。但是我们不要忘记有weight时的影响。

onMeasure实例分析

分类： Android2013-12-03
17:29 167人阅读 评论(0) 收藏 举报

android源码





上面这个两个视图是Android API中没有给出来的但在来电接听和闹钟被使用到的一个widget视图——GlowPadView.java

我们通过源码来看看这个View的大小是怎么通过onMeasure来控制的。

[java] view
plaincopy





@Override

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

final int minimumWidth = getSuggestedMinimumWidth();

final int minimumHeight = getSuggestedMinimumHeight();

int computedWidth = resolveMeasured(widthMeasureSpec, minimumWidth);

int computedHeight = resolveMeasured(heightMeasureSpec, minimumHeight);

...

setMeasuredDimension(computedWidth, computedHeight);

}

[java] view
plaincopy





@Override

protected int getSuggestedMinimumWidth() {

// View should be large enough to contain the background + handle and

// target drawable on either edge.

return (int) (Math.max(mOuterRing.getWidth(), 2 * mOuterRadius) + mMaxTargetWidth);

}

mOuterRing为一个指定的圆(由Shape画出，因此给出的是宽和高，相当于圆半径)，mOuterRadius为最大的虚线圆的半径，mMaxTargetWidth为图中Zzz图片或其它图片的宽度。这部分值是有开发人员指定的自己期望的自己的视图中属性的大小

[java] view
plaincopy





private int resolveMeasured(int measureSpec, int desired)

{

int result = 0;

int specSize = MeasureSpec.getSize(measureSpec);

switch (MeasureSpec.getMode(measureSpec)) {

case MeasureSpec.UNSPECIFIED:

result = desired;

break;

case MeasureSpec.AT_MOST:

result = Math.min(specSize, desired);

break;

case MeasureSpec.EXACTLY:

default:

result = specSize;

}

return result;

}

我们从width分析，承载这个View的ViewGroup可能有两种情况，一(A)提供的空间比上面我们给出的值大，二(B)是要小(开发中基本上我们不会允许这种状况出现，但设计的逻辑依然必须考虑到这种可能)。然后就要看的是View的layout_width，一是wrap_content，对应AT_MOST，A得到的值为给出的值，B值为父视图的值，虽然我们不希望这样，但父视图只给出了这么些空间，我们也只得这样。

二是match_parent，对应只有一个父视图的值，这也是符合要求的。

一个好的设计应该要考虑到各种情况下的使用，而一个可复用的框架设计更是如此，设计之前需要预想到各种可能的应用情况。
