Android自定义控件——侧滑菜单

2014-09-22 11:41 417 查看

转载请注明出处：http://blog.csdn.net/allen315410/article/details/39397445

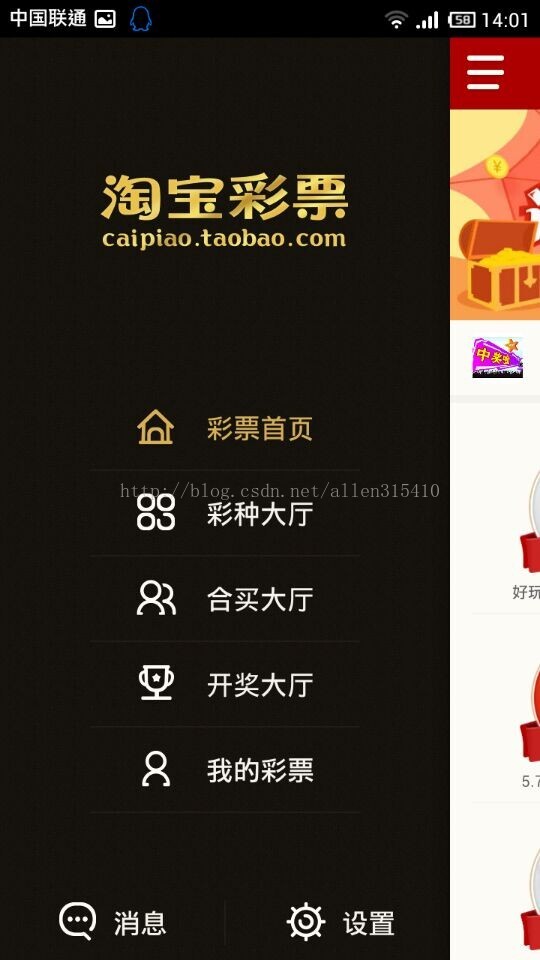

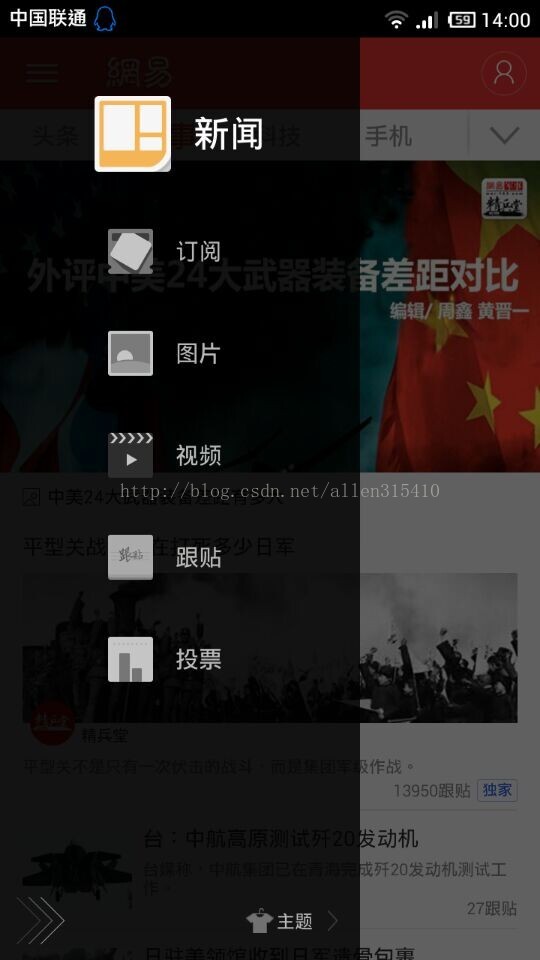

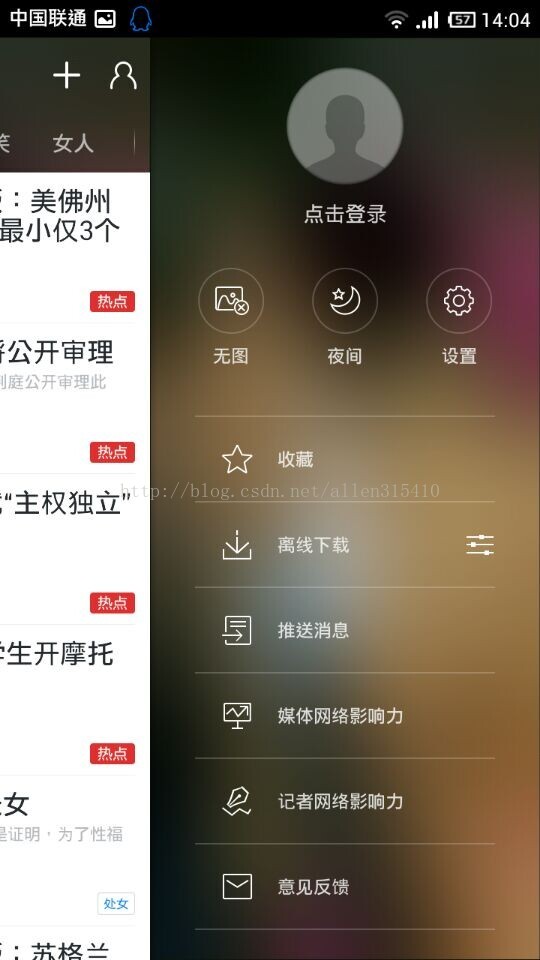

当我们打开某些应用的时候，总是会出现“侧滑菜单”这样的效果，至于这种侧滑菜单是谁首先创造出来的，已经不重要，但是侧滑菜单确实功能新颖，用户体验极好，以至于市面上很多很多的应用也纷纷加入侧滑菜单的效果，以下是我从应用市场上下载来的几个应用，随时截图发在这里，看看别人（大型互联网公司）都做这种效果，那么我们自己在没有很好的“创意”下，是不是可以选择“山寨”（自定义）一下呢？！

怎么样？相信你们都在各大App中已经领教过其“风采”了，感觉这种效果确实不错！那么，我们怎样去“山寨”呢？别急，在Java或者Android这样的开源世界里，这种常用常见的事物，早就有“开源勇士”为我铺好了道路。老外的技术确实牛逼，早就已经写好了这些，而且功能强大，易于项目集成，没错，就是大名鼎鼎的SlidingMenu，在GitHub中可以找到，SlidingMenu的github链接在这里https://github.com/jfeinstein10/SlidingMenu 不过，我们今天不是要讨论这个开源的SlidingMenu的，毕竟这个开源的代码在使用起来也不一定就方便，因为首先项目中需要导包，如果项目要求严格的话，某些代码就需要修改了，就避免不了看“老外大神”的源码，这是一件比较痛苦的事情，而且SlidingMenu同时又引用了另外一个开源项目ActionBarSherlock，使得代码结构更加难以阅读，关于SlidingMenu，我会在下一篇博客中进行讲解。

接下来，我们就自己动手来实现一个自定义的SlidingMenu，以下是我画的一份草图，能够大致分析出侧滑菜单的一些细节：

如果觉得感官不强烈，那废话不说，先上我做好后运行的效果，针对这个效果后，再慢慢讲解

好，效果如上图所示的样子，可以看到，整个侧滑菜单其实还是使用了Android给我们提供的各种组件组合而成的，没有必须制造一个“从无到有”的过程，这里必须使用android已有控件的基础上构建一个自定控件，既然如此，整个的自定义控件就没必要继承View类了，而是选择继承ViewGroup类。为什么要继承ViewGroup呢？原因是，ViewGroup下提供了一个onLayout方法，这个方法是用来为自定义组件下各个子元素显示做排版的，当然ViewGroup下还有例如getChildXXX()的方法，用来获取子元素，单独对子元素进行控制，这些都是View做不到的。

仔细看图会发现，其实该自定义的滑动菜单界面就是两个不同的布局，组合起来放在一个视图下，进行来回切换而已，那么关于这些布局的代码如下：

内容界面slidemenu_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical" >

<LinearLayout
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:background="@drawable/top_bar_bg"
android:orientation="horizontal" >

<ImageButton
android:id="@+id/ib_back"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:background="@drawable/main_back" />

<View
android:layout_width="1dip"
android:layout_height="fill_parent"
android:layout_margin="5dip"
android:background="@drawable/top_bar_divider" />

<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center_vertical"
android:layout_marginLeft="10dip"
android:text="网易新闻"
android:textColor="@android:color/white"
android:textSize="28sp" />
</LinearLayout>

<LinearLayout
        android:id="@+id/ll_content"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:orientation="vertical" >
    </LinearLayout>

</LinearLayout>

菜单界面slidemenu_menu.xml

<?xml version="1.0" encoding="utf-8"?>
<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="240dip"
android:layout_height="match_parent" >

<LinearLayout
android:layout_width="240dip"
android:layout_height="match_parent"
android:background="@drawable/menu_bg"
android:orientation="vertical" >

<TextView
style="@style/tab_style"
android:background="#33663300"
android:drawableLeft="@drawable/tab_news"
android:text="新闻" />

<TextView
style="@style/tab_style"
android:drawableLeft="@drawable/tab_read"
android:text="订阅" />

<TextView
style="@style/tab_style"
android:drawableLeft="@drawable/tab_local"
android:text="本地" />

<TextView
style="@style/tab_style"
android:drawableLeft="@drawable/tab_ties"
android:text="跟帖" />

<TextView
style="@style/tab_style"
android:drawableLeft="@drawable/tab_pics"
android:text="图片" />

<TextView
style="@style/tab_style"
android:drawableLeft="@drawable/tab_focus"
android:text="话题" />

<TextView
style="@style/tab_style"
android:drawableLeft="@drawable/tab_vote"
android:text="投票" />

<TextView
style="@style/tab_style"
android:drawableLeft="@drawable/tab_ugc"
android:text="聚合阅读" />
</LinearLayout>

</ScrollView>

需要用到的Style：

<style name="tab_style">
<item name="android:layout_width">fill_parent</item>
<item name="android:layout_height">wrap_content</item>
<item name="android:background">@drawable/tab_background</item>
<item name="android:drawablePadding">20dip</item>
<item name="android:gravity">center_vertical</item>
<item name="android:padding">20dip</item>
<item name="android:textColor">@android:color/white</item>
<item name="android:textSize">25sp</item>
<item name="android:onClick">tabClick</item>
<item name="android:clickable">true</item>
</style>

主界面activity_main.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity" >

<com.example.slidingmenu.view.SlideMenu
android:id="@+id/slidemenu"
android:layout_width="fill_parent"
android:layout_height="fill_parent" >

<include layout="@layout/slidemenu_menu" />

<include layout="@layout/slidemenu_main" />
</com.example.slidingmenu.view.SlideMenu>

</RelativeLayout>

以下是侧滑菜单实现的主要两个步骤：

SlideMenu extends ViewGroup

1. 测量宽和高(测量菜单和主界面的宽和高)

2. 布置viewgroup中子控件的位置
3. 触摸事件的处理:

按下: x轴的最后一次偏移量

移动: 当前最新的x轴偏移量, x轴的最后一次偏移量

1. 计算增量值

增量值 = x轴的最后一次偏移量 - 当前最新的x轴偏移量;

2. 根据增量值, 更新屏幕显示的位置

scrollBy(增量值, 0);

3. x轴的最后一次偏移量 = 当前最新的x轴偏移量;

抬起: 获取当前移动到的X轴的位置，与菜单的中心点坐标进行对比

当前移动的X轴位置 < 菜单中心点，切换到菜单

当前移动的X轴位置 > 菜单中心点，切换到主界面

4,当手指抬起的时候，判断中心线坐标实现左右滑动切换的时候，明显切换速度过快了，没有一个渐变的过程，这样给用户体验就差了。那么，我们该怎么实现这个渐渐切换菜单和主界面的效果呢？实现的方式肯定不是唯一的，但是在这里，我推荐使用Android为我们提供好的一个Helper类——Scroller。

Android里Scroller类是为了实现View平滑滚动的一个Helper类。通常在自定义的View时使用，在View中定义一个私有成员mScroller = new Scroller(context)。设置mScroller滚动的位置时，并不会导致View的滚动，通常是用mScroller记录/计算View滚动的位置，再重写View的computeScroll()，完成实际的滚动。

ViewGroup.java

protected boolean drawChild(Canvas canvas, View child, long drawingTime) {
return child.draw(canvas, this, drawingTime);
}

接着触发View下的相关方法：

boolean draw(Canvas canvas, ViewGroup parent, long drawingTime) {
...
...
computeScroll();
...
}

看看computeScroll();这个方法：

public void computeScroll() {
}

通过翻阅Android的相关源码会发现，在自定义控件里调用了父类的invalidate();方法刷新界面时,会触发ViewGroup下drawChild方法，而这个方法会触发View下的draw方法，在draw方法又触发了computeScroll()方法，再继续看这个computeScroll()方法，是个空方法，需要我们在子类中去实现这个方法，提供给刷新界面时被调用相关的逻辑，在这里当然是怎么实现渐变过程的逻辑了。以下是Scroller类的相关方法：

mScroller.getCurrX() //获取mScroller当前水平滚动的位置
mScroller.getCurrY() //获取mScroller当前竖直滚动的位置
mScroller.getFinalX() //获取mScroller最终停止的水平位置
mScroller.getFinalY() //获取mScroller最终停止的竖直位置
mScroller.setFinalX(int newX) //设置mScroller最终停留的水平位置，没有动画效果，直接跳到目标位置
mScroller.setFinalY(int newY) //设置mScroller最终停留的竖直位置，没有动画效果，直接跳到目标位置
mScroller.startScroll(int startX, int startY, int dx, int dy) //滚动，startX, startY为开始滚动的位置，dx,dy为滚动的偏移量
mScroller.startScroll(int startX, int startY, int dx, int dy, int duration) //滚动，startX, startY为开始滚动的位置，dx,dy为滚动的偏移量, duration为完成滚动的时间
mScroller.computeScrollOffset() //返回值为boolean，true说明滚动尚未完成，false说明滚动已经完成。这是一个很重要的方法，通常放在View.computeScroll()中，用来判断是否滚动是否结束。

主要代码如下，SlideMenu.java

package com.example.slidingmenu.view;

import android.content.Context;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewConfiguration;
import android.view.ViewGroup;
import android.widget.Scroller;

public class SlideMenu extends ViewGroup {

/** 记录上一次移动的位置 */
private int mMostRecentX;
/** 标记菜单界面 */
private final int MENU_VIEW = 1;
/** 标记主界面 */
private final int MAIN_VIEW = 2;
/** 标记当前屏幕显示的界面 */
private int currentView = MAIN_VIEW;
/** 模拟数据 */
private Scroller scroller;
/** 向左滑动菜单隐藏的一定距离 */
private int mTouchSlop;

public SlideMenu(Context context, AttributeSet attrs) {
super(context, attrs);
scroller = new Scroller(context);
mTouchSlop = ViewConfiguration.get(context).getScaledTouchSlop();
}

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
// TODO Auto-generated method stub
super.onMeasure(widthMeasureSpec, heightMeasureSpec);

// 初始化菜单和主界面的宽和高
initView(widthMeasureSpec, heightMeasureSpec);
}

/**
* 测量菜单和主界面的宽和高
*
* @param widthMeasureSpec
* @param heightMeasureSpec
*/
private void initView(int widthMeasureSpec, int heightMeasureSpec) {
// 获取菜单并且测量宽高
View menuView = this.getChildAt(0);
// menuView.getLayoutParams().width拿到布局参数 heightMeasureSpec屏幕高度
menuView.measure(menuView.getLayoutParams().width, heightMeasureSpec);

// 获取主界面并且测量宽高
View mainView = this.getChildAt(1);
mainView.measure(widthMeasureSpec, heightMeasureSpec);
}

@Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {
// 菜单
View menuView = this.getChildAt(0);
menuView.layout(-menuView.getMeasuredWidth(), 0, 0, b);
// 主界面
View mainView = this.getChildAt(1);
mainView.layout(l, t, r, b);
}

@Override
public boolean onTouchEvent(MotionEvent event) {
// TODO Auto-generated method stub
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN: // 手指按下
mMostRecentX = (int) event.getX();
break;
case MotionEvent.ACTION_MOVE: // 手指移动
// 1. 计算增量值 增量值 = x轴的最后一次偏移量 - 当前最新的x轴偏移量;
int currentX = (int) event.getX();
int delta = mMostRecentX - currentX;

// 2. 根据增量值, 更新屏幕显示的位置 scrollBy(增量值, 0);
// 判断是否超出左右边界
int scrollX = getScrollX() + delta; // 移动后的x轴偏移量
if (scrollX < -this.getChildAt(0).getWidth()) {
// 超出左边界
scrollTo(-this.getChildAt(0).getWidth(), 0);
} else if (scrollX > 0) {
// 超出右边界
scrollTo(0, 0);
} else {
scrollBy(delta, 0);
}

// 3. x轴的最后一次偏移量 = 当前最新的x轴偏移量;
mMostRecentX = currentX;

break;
case MotionEvent.ACTION_UP: // 手指抬起
// 菜单的中心点
int menuCenter = -this.getChildAt(0).getWidth() / 2;
// 当前移动到的X轴坐标
int _x = getScrollX();
if (_x < menuCenter) {
// 切换到菜单界面
// scrollTo(-this.getChildAt(0).getWidth(), 0);
currentView = MENU_VIEW;
} else {
// 切换到主界面
// scrollTo(0, 0);
currentView = MAIN_VIEW;
}
switchView();
break;
default:
break;
}

return true;
}

@Override
public void computeScroll() {
// 更新当前的X轴偏移量
if (scroller.computeScrollOffset()) { // 返回true代表正在模拟数据，false 已经停止模拟数据
scrollTo(scroller.getCurrX(), 0); // 更新X轴的偏移量

invalidate();
}
}

/**
* 菜单和主界面切换
*/
private void switchView() {
int startX = getScrollX();
int dx = 0;
if (currentView == MAIN_VIEW) {
dx = 0 - startX;
} else if (currentView == MENU_VIEW) {
dx = -getChildAt(0).getWidth() - startX;
}

// 开始模拟数据
scroller.startScroll(startX, 0, dx, 0, Math.abs(dx) * 5);
invalidate(); // 刷新界面,会触发ViewGroup下drawChild-->child.draw-->computeScroll
}

/**
* 事件分发机制，处理菜单向左滑动时，时间消费事件
*/
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
switch (ev.getAction()) {
case MotionEvent.ACTION_DOWN:
mMostRecentX = (int) ev.getX();
break;
case MotionEvent.ACTION_MOVE:
int moveX = (int) ev.getX();
int diff = moveX - mMostRecentX;
if (Math.abs(diff) > mTouchSlop)
return true; // 认为是横向移动，消耗掉此事件
break;
case MotionEvent.ACTION_UP:

break;
default:
break;
}
return super.onInterceptTouchEvent(ev);
}

/**
* 判断菜单是否显示
*
* @return
*/
public boolean isShowMenu() {
return currentView == MENU_VIEW;
}

/**
* 隐藏菜单
*/
public void hideMenu() {
currentView = MAIN_VIEW;
switchView();
}

/**
* 显示菜单
*/
public void showMenu() {
currentView = MENU_VIEW;
switchView();
}

}

再看菜单的布局文件，细心会发现菜单布局中含有ScrollView，该组件上下滑动，会阻碍菜单键的左右滑动，描述的不太好，即ScrollView会消耗掉在菜单视图上的滑动事件，ScrollView的抢占焦点能力较强，为了解决这个问题，我们必须得了解一下Android下的事件分发机制，Android下的事件分发机制并不是一句话两句话就可以讲清楚的，所以我暂时画了一个草图，简单的研究一下事件分发机制

如上图，右边显示的是某一个布局，该布局分为三层，外ViewGroup，内ViewGroup和View，那么想象一下，当用户手指按下屏幕的时候，Android对于这样一个事件是怎样处理的呢？首先请参考左边的示意图。

1，当事件被触发时，首先接收到事件的是外ViewGroup，事件传入时，外ViewGroup会调用自身的onDispatchTouchEvent方法用来处理事件分发，接着调用onInterceptTouchEvent方法，这个方法会判断事件是否由调用者（外ViewGroup）消耗掉？若返回true，需要消耗，则接下来调用onTouchEvent方法处理事件；若返回false，不需要消耗这个事件，则该事件会向下继续传递给内ViewGroup。

2，内ViewGroup得到此次事件，同样效仿外ViewGroup，会先调用onDispatchTouchEvent方法处理事件分发，接着调用onInterceptTouchEvent判断事件消耗，若返回true，需要消耗，接下来执行onTouchEvent方法处理这个事件；若返回false，不需要消耗这个事件，则该事件继续向下传递，传递给了View。

3，当View接收到了这个事件的时候，注意，因为View是最后一级组件，或许是某一具体的组件如TextView，在View里是没有onInterceptTouchEvent方法的。所以，当View接收到这个事件时，先会onDispatchTouchEvent分发这个事件，接下来就是onTouchEvent出来这个事件。返回值为boolean类型。若View消耗此事件，返回true，若不处理，就返回false或者调用父类返回值，不处理的这事件。

4，若View不消耗此事件，Android事件分发机制会采取事件回传，即此事件再次被传给内ViewGroup，依次类推，内ViewGroup会向上传给外ViewGroup,最后直接传给屏幕，事件消失。

不知道这样粗略的描述，是不是能理解呢？！Android下的事件分发机制比较复杂，想要认真学习这个知识点的话，我在这里提供两篇网上一些“大牛”写过的一些博客，写的很详尽，大家可以做一个深入的了解。

Android事件分发机制完全解析，带你从源码的角度彻底理解（上）

Android事件分发机制完全解析，带你从源码的角度彻底理解（下）

Android编程下Touch事件的分发和消费机制

以下是简单引用该SlidingMenu的方法，看MainActivity.java

package com.example.slidingmenu;

import com.example.slidingmenu.view.SlideMenu;

import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.ImageButton;
import android.widget.LinearLayout;
import android.app.Activity;

public class MainActivity extends Activity implements OnClickListener {

private ImageButton backBtn;
private SlideMenu slideMenu;
private LinearLayout ll_content;
private View view;
private LayoutInflater inflater;

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
slideMenu = (SlideMenu) findViewById(R.id.slidemenu);
// 初始化首页
ll_content = (LinearLayout) findViewById(R.id.ll_content);
inflater = LayoutInflater.from(this);
view = inflater.inflate(R.layout.frag_news, null);
ll_content.removeAllViews();
ll_content.addView(view);

backBtn = (ImageButton) findViewById(R.id.ib_back);
backBtn.setOnClickListener(this);

findViewById(R.id.tab_news).setOnClickListener(this);
findViewById(R.id.tab_read).setOnClickListener(this);
findViewById(R.id.tab_local).setOnClickListener(this);
findViewById(R.id.tab_ties).setOnClickListener(this);
findViewById(R.id.tab_pics).setOnClickListener(this);
findViewById(R.id.tab_focus).setOnClickListener(this);
findViewById(R.id.tab_vote).setOnClickListener(this);
findViewById(R.id.tab_ugc).setOnClickListener(this);
}

@Override
public void onClick(View v) {
switch (v.getId()) {
case R.id.ib_back:
if (slideMenu.isShowMenu()) {
slideMenu.hideMenu();
} else {
slideMenu.showMenu();
}
break;
case R.id.tab_news: // 新闻
view = inflater.inflate(R.layout.frag_news, null);
switchView();
break;
case R.id.tab_read: // 订阅
view = inflater.inflate(R.layout.frag_read, null);
switchView();
break;
case R.id.tab_local: // 本地
view = inflater.inflate(R.layout.frag_local, null);
switchView();
break;
case R.id.tab_ties: // 跟帖
view = inflater.inflate(R.layout.frag_ties, null);
switchView();
break;
case R.id.tab_pics: // 图片
view = inflater.inflate(R.layout.frag_pics, null);
switchView();
break;
case R.id.tab_focus: // 话题
view = inflater.inflate(R.layout.frag_focus, null);
switchView();
break;
case R.id.tab_vote: // 投票
view = inflater.inflate(R.layout.frag_vote, null);
switchView();
break;
case R.id.tab_ugc: // 聚合阅读
view = inflater.inflate(R.layout.frag_ugc, null);
switchView();
break;
}
}

private void switchView() {
if (view != null) {
ll_content.removeAllViews();
ll_content.addView(view);
if (slideMenu.isShowMenu()) {
slideMenu.hideMenu();
} else {
slideMenu.showMenu();
}
}
}
}

引用这个自定义SlidMenu组件的时候，需要注意的是怎么在内容主界面添加我们需要的界面展示。大家回头看看，我在slidemenu_main.xml这个内容布局的下方放置了一个LinearLayout线性布局，为什么呢？大家看看LinearLayout或者RelativeLayout的继承结构，诚然它们都继承自ViewGroup，大家都知道ViewGroup里面提供了很多用操作子元素的方法，于是，我们可以找到这样的一些方法，addView(View child)和removeAllViews()。我们可以非常轻松的将某个布局文件渲染成视图View后，通过这两个方法来替换主界面的视图，这样就达到了菜单和主界面交互的效果。

以上，由于篇幅有限，涉及到的知识比较多比较深的地方做了些简洁描述，时间仓促，难免有疏忽的地方，敬请指正。

源码请在这里下载

内容来自用户分享和网络整理，不保证内容的准确性，如有侵权内容，可联系管理员处理

标签： 侧滑菜单自定义控件 ViewGroup Scroller 事件分发机制

相关文章推荐

新的分享

章节导航
