Android仿微信朋友圈图片查看器

        转载请注明出处：http://blog.csdn.net/allen315410/article/details/40264551

        看博文之前，希望大家先打开自己的微信点到朋友圈中去，仔细观察是不是发现朋友圈里的有个“九宫格”的图片区域，点击图片又会跳到图片的详细查看页面，并且支持图片的滑动和缩放？这个功能是不是很常用呢？！那么我今天正好做了这个Demo，下面为大家讲解一下。首先按照惯例先看一下效果图吧，尤其不会录制gif动画（哎~没办法，模拟器不支持多点触控，刚好我的手机又没有Root，不能录屏，悲催啊，大家见谅，想要看真实效果的话，烦请移到博文最下方，点击下载源码，运行后再看效果哈~~），这里先就拿几张静态的图片顶替一下好了。见谅！

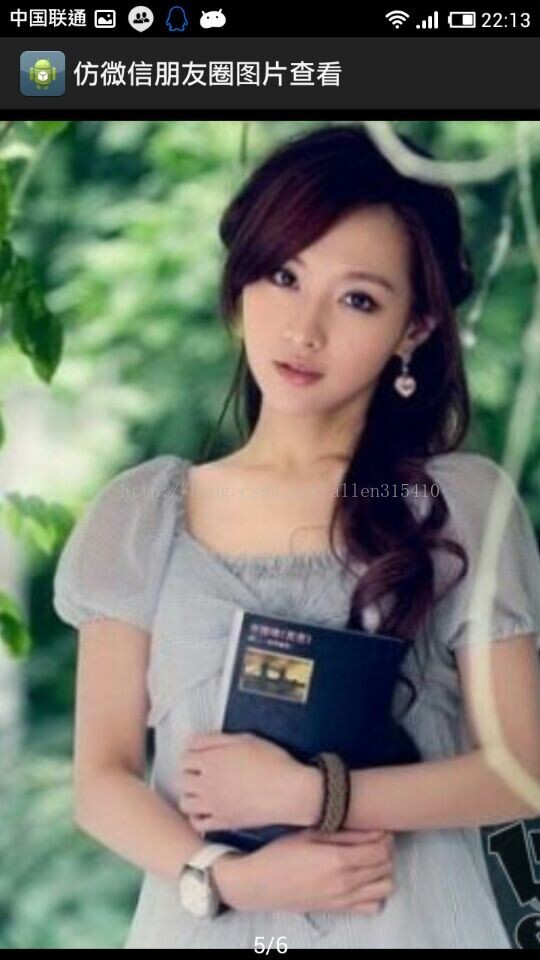

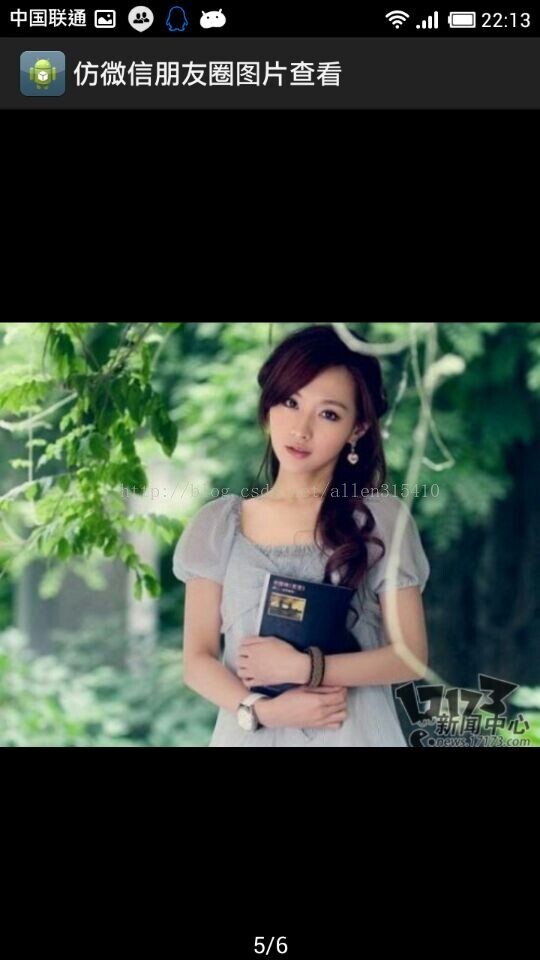

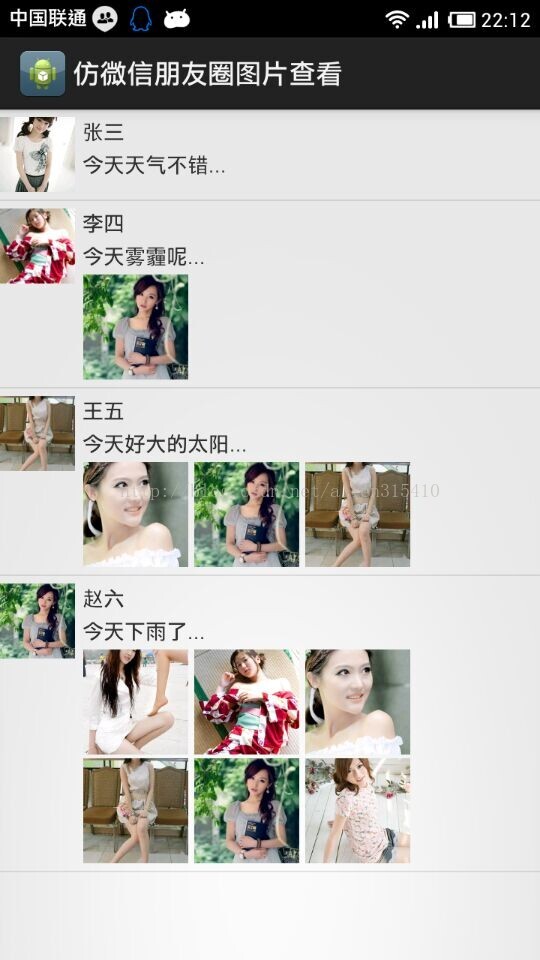

主页ListView的效果：                                  点击九宫格图片跳转到大图                                     多点触控，缩放图片








        效果嘛，将就着看吧！实在看不明白就想想微信朋友圈，或者拖到下方，点击下载源码！这里，首先分析一下主界面吧，布局都是很简单的，主界面仅仅就是一个ListView的控件，ListView的Item上值得注意的是，Item上包含了一个GridView，这个GridView呗用作实现“九宫格”的效果，主界面布局就是一个ListView，这里不说了，我们先来看看ListView的Item的布局吧，以下是item_list.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="5dp"
android:paddingTop="5dp" >

<ImageView
android:id="@+id/iv_avatar"
android:layout_width="50dp"
android:layout_height="50dp"
android:background="@drawable/ic_launcher"
android:scaleType="centerCrop" />

<TextView
android:id="@+id/tv_title"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_marginLeft="5dp"
android:layout_toRightOf="@id/iv_avatar"
android:text="爷，今天心情好！"
android:textSize="16sp" />

<TextView
android:id="@+id/tv_content"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_below="@+id/tv_title"
android:layout_marginLeft="5dp"
android:layout_marginTop="3dp"
android:layout_toRightOf="@id/iv_avatar"
android:text="今天又是雾霾！"
android:textSize="16sp" />

<com.example.imagedemo.NoScrollGridView
android:id="@+id/gridview"
android:layout_width="220dp"
android:layout_height="wrap_content"
android:layout_below="@id/tv_content"
android:layout_marginLeft="5dp"
android:layout_marginTop="3dp"
android:layout_toRightOf="@id/iv_avatar"
android:columnWidth="70dp"
android:gravity="center"
android:horizontalSpacing="2.5dp"
android:numColumns="3"
android:stretchMode="columnWidth"
android:verticalSpacing="2.5dp" />

</RelativeLayout>

         好了，大家看到了，布局也是极其简单的，但是有个问题就是ListView嵌套进了GridView，那么就会出现一个问题，导致GridView显示的不全，那么该怎么解决这个问题呢？其实也简单，就是重写一个GridView，测量一下GridView的高度，再设置上去。具体解决方案请看上篇博文ListView嵌套GridView显示不全解决方法或者源码，如下NoScrollGridView.java

package com.example.imagedemo;

import android.content.Context;
import android.util.AttributeSet;
import android.widget.GridView;

/**
* 自定义的“九宫格”——用在显示帖子详情的图片集合 解决的问题：GridView显示不全，只显示了一行的图片，比较奇怪，尝试重写GridView来解决
*
* @author lichao
* @since 2014-10-16 16:41
*
*/
public class NoScrollGridView extends GridView {

public NoScrollGridView(Context context) {
super(context);
// TODO Auto-generated constructor stub
}

public NoScrollGridView(Context context, AttributeSet attrs) {
super(context, attrs);
// TODO Auto-generated constructor stub
}

public NoScrollGridView(Context context, AttributeSet attrs, int defStyle) {
super(context, attrs, defStyle);
// TODO Auto-generated constructor stub
}

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
// TODO Auto-generated method stub
int expandSpec = MeasureSpec.makeMeasureSpec(Integer.MAX_VALUE >> 2,
MeasureSpec.AT_MOST);
super.onMeasure(widthMeasureSpec, expandSpec);
}

}

        接下来看看ListView上面Item的实体是什么样的数据结构，这就显得非常简单了。

public class ItemEntity {
private String avatar; // 用户头像URL
private String title; // 标题
private String content; // 内容
private ArrayList<String> imageUrls; // 九宫格图片的URL集合

public ItemEntity(String avatar, String title, String content,
ArrayList<String> imageUrls) {
super();
this.avatar = avatar;
this.title = title;
this.content = content;
this.imageUrls = imageUrls;
}
...
}

        好了，有了ListView，那么不可避免的就是做Item上的数据适配了。继承一个BaseAdapter，代码如下，都比较简单：

/**
* 首页ListView的数据适配器
*
* @author Administrator
*
*/
public class ListItemAdapter extends BaseAdapter {

private Context mContext;
private ArrayList<ItemEntity> items;

public ListItemAdapter(Context ctx, ArrayList<ItemEntity> items) {
this.mContext = ctx;
this.items = items;
}

@Override
public int getCount() {
return items == null ? 0 : items.size();
}

@Override
public Object getItem(int position) {
return items.get(position);
}

@Override
public long getItemId(int position) {
return position;
}

@Override
public View getView(int position, View convertView, ViewGroup parent) {
ViewHolder holder;
if (convertView == null) {
holder = new ViewHolder();
convertView = View.inflate(mContext, R.layout.item_list, null);
holder.iv_avatar = (ImageView) convertView
.findViewById(R.id.iv_avatar);
holder.tv_title = (TextView) convertView
.findViewById(R.id.tv_title);
holder.tv_content = (TextView) convertView
.findViewById(R.id.tv_content);
holder.gridview = (NoScrollGridView) convertView
.findViewById(R.id.gridview);
convertView.setTag(holder);
} else {
holder = (ViewHolder) convertView.getTag();
}
ItemEntity itemEntity = items.get(position);
holder.tv_title.setText(itemEntity.getTitle());
holder.tv_content.setText(itemEntity.getContent());
// 使用ImageLoader加载网络图片
DisplayImageOptions options = new DisplayImageOptions.Builder()//
.showImageOnLoading(R.drawable.ic_launcher) // 加载中显示的默认图片
.showImageOnFail(R.drawable.ic_launcher) // 设置加载失败的默认图片
.cacheInMemory(true) // 内存缓存
.cacheOnDisk(true) // sdcard缓存
.bitmapConfig(Config.RGB_565)// 设置最低配置
.build();//
ImageLoader.getInstance().displayImage(itemEntity.getAvatar(),
holder.iv_avatar, options);
final ArrayList<String> imageUrls = itemEntity.getImageUrls();
if (imageUrls == null || imageUrls.size() == 0) { // 没有图片资源就隐藏GridView
holder.gridview.setVisibility(View.GONE);
} else {
holder.gridview.setAdapter(new NoScrollGridAdapter(mContext,
imageUrls));
}
// 点击回帖九宫格，查看大图
holder.gridview.setOnItemClickListener(new OnItemClickListener() {

@Override
public void onItemClick(AdapterView<?> parent, View view,
int position, long id) {
// TODO Auto-generated method stub
imageBrower(position, imageUrls);
}
});
return convertView;
}

/**
* 打开图片查看器
*
* @param position
* @param urls2
*/
protected void imageBrower(int position, ArrayList<String> urls2) {
Intent intent = new Intent(mContext, ImagePagerActivity.class);
// 图片url,为了演示这里使用常量，一般从数据库中或网络中获取
intent.putExtra(ImagePagerActivity.EXTRA_IMAGE_URLS, urls2);
intent.putExtra(ImagePagerActivity.EXTRA_IMAGE_INDEX, position);
mContext.startActivity(intent);
}

/**
* listview组件复用，防止“卡顿”
*
* @author Administrator
*
*/
class ViewHolder {
private ImageView iv_avatar;
private TextView tv_title;
private TextView tv_content;
private NoScrollGridView gridview;
}
}

        这里有需要解释的地方了，看看listview上的图片处理，由于图片都是从网络获取的，为了避免图片过多造成OOM，那么这里加载图片的时候必不可少的需要做内存优化，图片的优化方式有很多，我这里采取了最简单最直接得方式，使用了开源的ImageLoader这个图片加载框架，这个框架简直是太优秀了，减少了开发者一系列不必要而且时常会出现的麻烦，关于ImageLoader并不是本篇博文需要讲解的知识，关于ImageLoader，欢迎在GitHub主页上下载，地址是https://github.com/nostra13/Android-Universal-Image-Loader，既然使用了ImageLoader这个框架，就不得不在程序上做一些初始化的操作，首先需要自定义一个全局的上下文Application类，将ImageLoader的相关属性初始化上去，直接看代码好了，见名知意：MyApplication.java

public class MyApplication extends Application {
@Override
public void onCreate() {
super.onCreate();
DisplayImageOptions defaultOptions = new DisplayImageOptions.Builder() //
.showImageForEmptyUri(R.drawable.ic_launcher) //
.showImageOnFail(R.drawable.ic_launcher) //
.cacheInMemory(true) //
.cacheOnDisk(true) //
.build();//
ImageLoaderConfiguration config = new ImageLoaderConfiguration//
.Builder(getApplicationContext())//
.defaultDisplayImageOptions(defaultOptions)//
.discCacheSize(50 * 1024 * 1024)//
.discCacheFileCount(100)// 缓存一百张图片
.writeDebugLogs()//
.build();//
ImageLoader.getInstance().init(config);
}
}

       定义这个Application之后，需要在清单文件中配置一下，在Manifest.xml中的Application节点上添加：

android:name="com.example.imagedemo.MyApplication"

        此外由于ImageLoader是网络获取图片，又需要本地sdcard缓存图片，所以需要加上一下的权限，这是Imageloader标准权限：

<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />

       再看看上面的Item上数据，里面有个GridView，显然这个GridView也是需要做数据适配的，这个数据反应的是从网络加载图片，比较简单，看代码NoScrollGridAdapter.java

......
@Override
public View getView(int position, View convertView, ViewGroup parent) {
View view = View.inflate(ctx, R.layout.item_gridview, null);
ImageView imageView = (ImageView) view.findViewById(R.id.iv_image);
DisplayImageOptions options = new DisplayImageOptions.Builder()//
.cacheInMemory(true)//
.cacheOnDisk(true)//
.bitmapConfig(Config.RGB_565)//
.build();
ImageLoader.getInstance().displayImage(imageUrls.get(position),
imageView, options);
return view;
}
......

         这样，所有的数据适配就做好了，接下来就需要做图片查看器了，当我们点击ListView上Item里的“九宫格”——NoScrollGridView的某张图片的时候，需要把这个图片的url传给一个图片查看器，图片查看器里会根据传递进来的url去网络加载这张图片，那么其实图片查看器就是一个新的单独的Activity，这个Activity会包含一个ViewPager，用来管理多张图片的查看。image_detail_pager.xml

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent" >

<com.example.imagedemo.HackyViewPager
android:id="@+id/pager"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@android:color/black" />

<TextView
android:id="@+id/indicator"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_gravity="bottom"
android:background="@android:color/transparent"
android:gravity="center"
android:text="@string/viewpager_indicator"
android:textColor="@android:color/white"
android:textSize="18sp" />

</FrameLayout>

HackyViewPager.java

public class HackyViewPager extends ViewPager {

private static final String TAG = "HackyViewPager";

public HackyViewPager(Context context) {
super(context);
}

public HackyViewPager(Context context, AttributeSet attrs) {
super(context, attrs);
}

@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
try {
return super.onInterceptTouchEvent(ev);
} catch (IllegalArgumentException e) {
// 不理会
Log.e(TAG, "hacky viewpager error1");
return false;
} catch (ArrayIndexOutOfBoundsException e) {
// 不理会
Log.e(TAG, "hacky viewpager error2");
return false;
}
}

}

ImagePagerActivity.java

/**
* 图片查看器
*/
public class ImagePagerActivity extends FragmentActivity {
private static final String STATE_POSITION = "STATE_POSITION";
public static final String EXTRA_IMAGE_INDEX = "image_index";
public static final String EXTRA_IMAGE_URLS = "image_urls";

private HackyViewPager mPager;
private int pagerPosition;
private TextView indicator;

@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.image_detail_pager);

pagerPosition = getIntent().getIntExtra(EXTRA_IMAGE_INDEX, 0);
ArrayList<String> urls = getIntent().getStringArrayListExtra(
EXTRA_IMAGE_URLS);

mPager = (HackyViewPager) findViewById(R.id.pager);
ImagePagerAdapter mAdapter = new ImagePagerAdapter(
getSupportFragmentManager(), urls);
mPager.setAdapter(mAdapter);
indicator = (TextView) findViewById(R.id.indicator);

CharSequence text = getString(R.string.viewpager_indicator, 1, mPager
.getAdapter().getCount());
indicator.setText(text);
// 更新下标
mPager.setOnPageChangeListener(new OnPageChangeListener() {

@Override
public void onPageScrollStateChanged(int arg0) {
}

@Override
public void onPageScrolled(int arg0, float arg1, int arg2) {
}

@Override
public void onPageSelected(int arg0) {
CharSequence text = getString(R.string.viewpager_indicator,
arg0 + 1, mPager.getAdapter().getCount());
indicator.setText(text);
}

});
if (savedInstanceState != null) {
pagerPosition = savedInstanceState.getInt(STATE_POSITION);
}

mPager.setCurrentItem(pagerPosition);
}

@Override
public void onSaveInstanceState(Bundle outState) {
outState.putInt(STATE_POSITION, mPager.getCurrentItem());
}

private class ImagePagerAdapter extends FragmentStatePagerAdapter {

public ArrayList<String> fileList;

public ImagePagerAdapter(FragmentManager fm, ArrayList<String> fileList) {
super(fm);
this.fileList = fileList;
}

@Override
public int getCount() {
return fileList == null ? 0 : fileList.size();
}

@Override
public Fragment getItem(int position) {
String url = fileList.get(position);
return ImageDetailFragment.newInstance(url);
}

}
}

          已知图片查看的界面是继承自FragmentActivity的，所以支持显示的界面必须需要Fragment来实现，那么就自定义个Frangment吧，用这个Fragment来从url中获取图片资源，显示图片。image_detail_fragment.xml

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@android:color/black" >

<ImageView
android:id="@+id/image"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:adjustViewBounds="true"
android:contentDescription="@string/app_name"
android:scaleType="centerCrop" />

<ProgressBar
android:id="@+id/loading"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center"
android:visibility="gone" />

</FrameLayout>

ImageDetailFragment.java

/**
* 单张图片显示Fragment
*/
public class ImageDetailFragment extends Fragment {
private String mImageUrl;
private ImageView mImageView;
private ProgressBar progressBar;
private PhotoViewAttacher mAttacher;

public static ImageDetailFragment newInstance(String imageUrl) {
final ImageDetailFragment f = new ImageDetailFragment();

final Bundle args = new Bundle();
args.putString("url", imageUrl);
f.setArguments(args);

return f;
}

@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
mImageUrl = getArguments() != null ? getArguments().getString("url")
: null;
}

@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container,
Bundle savedInstanceState) {
final View v = inflater.inflate(R.layout.image_detail_fragment,
container, false);
mImageView = (ImageView) v.findViewById(R.id.image);
mAttacher = new PhotoViewAttacher(mImageView);

mAttacher.setOnPhotoTapListener(new OnPhotoTapListener() {

@Override
public void onPhotoTap(View arg0, float arg1, float arg2) {
getActivity().finish();
}
});

progressBar = (ProgressBar) v.findViewById(R.id.loading);
return v;
}

@Override
public void onActivityCreated(Bundle savedInstanceState) {
super.onActivityCreated(savedInstanceState);

ImageLoader.getInstance().displayImage(mImageUrl, mImageView,
new SimpleImageLoadingListener() {
@Override
public void onLoadingStarted(String imageUri, View view) {
progressBar.setVisibility(View.VISIBLE);
}

@Override
public void onLoadingFailed(String imageUri, View view,
FailReason failReason) {
String message = null;
switch (failReason.getType()) {
case IO_ERROR:
message = "下载错误";
break;
case DECODING_ERROR:
message = "图片无法显示";
break;
case NETWORK_DENIED:
message = "网络有问题，无法下载";
break;
case OUT_OF_MEMORY:
message = "图片太大无法显示";
break;
case UNKNOWN:
message = "未知的错误";
break;
}
Toast.makeText(getActivity(), message,
Toast.LENGTH_SHORT).show();
progressBar.setVisibility(View.GONE);
}

@Override
public void onLoadingComplete(String imageUri, View view,
Bitmap loadedImage) {
progressBar.setVisibility(View.GONE);
mAttacher.update();
}
});
}
}

         写到这里，此篇博文也宣告结束了。需要提出的是，我这里的图片查看器实现的图片的缩放效果使用的是开源组件PhotoView，关于PhotoView的github项目地址在这里，https://github.com/chrisbanes/PhotoView 需要点进去这个项目的网址，去下载源码，将源码全部拷贝到项目中来，使用也是相当方便的，demo如下:

ImageView mImageView;
PhotoViewAttacher mAttacher;

@Override
public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);

// Any implementation of ImageView can be used!
mImageView = (ImageView) findViewById(R.id.iv_photo);

// Set the Drawable displayed
Drawable bitmap = getResources().getDrawable(R.drawable.wallpaper);
mImageView.setImageDrawable(bitmap);

// Attach a PhotoViewAttacher, which takes care of all of the zooming functionality.
mAttacher = new PhotoViewAttacher(mImageView);
}

// If you later call mImageView.setImageDrawable/setImageBitmap/setImageResource/etc then you just need to call
attacher.update();

         刚开始这个图片查看器是我自己自定义View来实现的，其实需要实现图片的手势识别+多点触控+缩放，是可以使用矩阵Matrix来实现的，只不过这样显得特别的麻烦不说，而且极易出现BUG，这对于某些“急功近利”的项目来说，是个不好的兆头。所以，我这里摒弃了我用Matrix自定义的效果，改用github大牛为我们写好的开源组件，这样效率就上去了，大家也可以用Matrix自己去实现一下图片的多点触摸缩放的效果，关于Matrix的学习，请参加我以前的博文，Android自定义控件——3D画廊和图像矩阵。其实关于android上的图片缩放真没什么其它的方式，唯一能使用的还是Matrix这个类，不信先来瞧瞧Github大牛写的开源组件PhotoView是怎么实现的，查看以下部分源码：

// These are set so we don't keep allocating them on the heap
private final Matrix mBaseMatrix = new Matrix();
private final Matrix mDrawMatrix = new Matrix();
private final Matrix mSuppMatrix = new Matrix();
private final RectF mDisplayRect = new RectF();
private final float[] mMatrixValues = new float[9];

/**
* Set's the ImageView's ScaleType to Matrix.
*/
private static void setImageViewScaleTypeMatrix(ImageView imageView) {
/**
* PhotoView sets it's own ScaleType to Matrix, then diverts all calls
* setScaleType to this.setScaleType automatically.
*/
if (null != imageView && !(imageView instanceof IPhotoView)) {
if (!ScaleType.MATRIX.equals(imageView.getScaleType())) {
imageView.setScaleType(ScaleType.MATRIX);
}
}
}

        以上只是PhotoView的部分源码，一目了然的发现它的实现也是基于Matrix的，时间与篇幅的局限性，大家需要更好的了解PhotoView的实现的话，就下载它的源码查看吧，要理解大神的想法是需要一些扎实的基础，关于PhotoView的具体实现细节，我也弄不太明白，可能是我对Matrix了解的不深刻吧，希望以后加强学习，也希望以后跟你们交流学习，共同进步！

源码请在这里下载
