Docker实现keepalived+tomcat+redis+other的高可用（一）

2020-01-13 16:13 183 查看

Linux系统的keepalived+tomcat+redis+other的高可用实现

keepalived介绍
思路流程
一、配置keepalived
1.主机和备机都安装keepalived
2.修改keepalived.conf配置文件
3.将keepalived加入到开机自启动
4.主机和备机安装nmap软件
5.设置脚本检测

二、使用keepalived + Tomcat测试keepalived是否正常运行

1.主机备机都安装jdk，tomcat
2.部署web项目
3.启动tomcat
4.使用浏览器访问该地址
5.keepalived + tomcat测试

三、使用docker安装redis镜像

1.安装docker
2.使用镜像安装redis：
3.查看正在运行的容器，查看是否有redis：
4.其他docker常用命令
5.修改keepalived.conf的check_port.sh脚本文件
6.下载redis数据库的可视化界面treesoft
7.连接redis
8.在主从redis中分别存入不同的数据
9.测试
10.测试结果

四、配置redis的主从同步（主从复制）

五、配置整体：keepalived + redis + tomcat

1.主备机都在/etc/keepalived中写入脚本和配置文件：
(1)check_tomcat_port.sh脚本
(2)check_redis_port.sh脚本
（3）keepalived.conf配置文件

其他

keepalived介绍

keepalived是什么？
keepalived主要通过VRRP协议实现高可用，VRRP出现的目的就是为了解决静态路由的单点故障问题的，它能保证当个别节点宕机时，整个网络可以不间断地运行。通俗点说，就是主服务器宕机了，可以瞬间（>=1s）切换到备用服务器上。
keepalived官网
 keepalived原理及配置描述

思路流程

首先我们先理清使用keepalived实现tomcat+redis高可用的流程：
第一步：配置keepalived
第二步：配置tomcat并测试keepalived是否可正常切换
第三步：配置redis实现切换
第四步：实现redis的主从复制
第五步：实现整体的配置

一、配置keepalived

linux系统：CentOS 7系统,两个（一台主机，一台备用机）

1.主机和备机都安装keepalived

yum install keepalived

2.修改keepalived.conf配置文件

安装好以后，keepalived默认配置文件就在/etc/keepalived路径下:

vrrp_instance VI_1 {         ## vrrp实例部分定义
state MASTER             ##指定 keepalived 的角色，必须大写 可选值：MASTER|BACKUP
interface eth0           ##网卡设置
virtual_router_id 51     ##虚拟路由标识，同一个vrrp 实例使用唯一的标识
advert_int 1             ##设定 MASTER 与 BACKUP 负载均衡之间同步检查的时间间隔，单位为秒
authentication {         ##设置验证类型和密码，两个节点必须一致
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.50.222/24    ##keepalived的虚拟ip，可以设置多个，每行一个
}
priority 100             ##主服务100 备服务90只要小于100就可以
}

注意：主机和备机的配置文件只有priority属性不一样，主为100，备为90。
这里有个坑：配置文件的文本格式尤其重要，特别是代码块的名字和大括号之间必须有个空格，不然会识别不到该代码块：

vrrp_instance VI_1这里必须有个空格{
}
vrrp_instance VI_1空格{
}
vrrp_instance VI_1 {
}

这里列举几个配置文件中值得注意的几个属性：

virtual_router_id 51     ##如果一个配置文件要写多个VRRP实例，那么每个实例一个id
192.168.50.222/24        ##keepalived的虚拟ip/端口，运行keepalived时就使用该虚拟ip
priority 100             ##主服务100，备服务90，主机 - weight权重 < 备机

3.将keepalived加入到开机自启动

主机和备机分别顺序执行下面两条命令，将keepalived都加入到开机自启：
keeplived开启服务：

service keepalived start

keepalived开机自启

chkconfig keepalived on

4.主机和备机安装nmap软件

nmap是Linux下的网络扫描和嗅探工具包，这里主要用它扫描端口是否存在。

yum install nmap

5.设置脚本检测

进入/etc/keepalived文件夹下配置check_port.sh脚本，如果没有该文件，自己创建一个，脚本内容为：

#!/bin/bash
count=`nmap 127.0.0.1|grep 8080/tcp|wc -l`if [ $count != 0 ]then
exit 0
else
exit 1
fi

这里解释一下这段脚本的意思：

count=`nmap 127.0.0.1|grep 8080/tcp|wc -l`

这行代码指的是：使用nmap命令，如果8080端口存在，返回1，不存在，返回0.

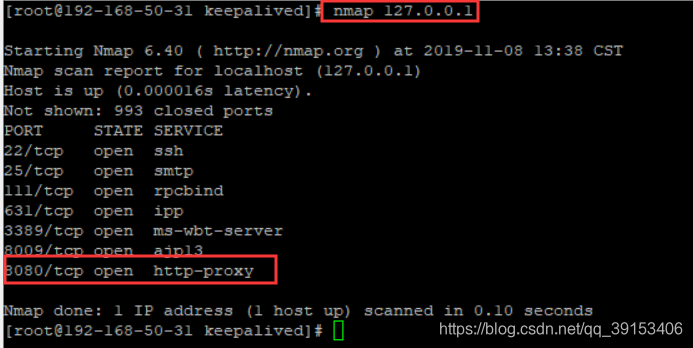

更深入的讲，是因为8080是常用端口，可使用

nmap 127.0.0.1

命令查看端口号开启还是关闭，使用grep筛选 8080/tcp端口，如果开启为1，如果关闭为0.

if [ $count != 0 ]

如果count！=0，那么，该端口是开启的，返回0，如果count==0，该端口是不开启的，返回1.
这里也有个坑 ：要打开脚本文件的所有权限，可以使用

ls -l

命令查看权限。使用

chmod 777 文件名

修改文件权限。

主机备机该脚本一致，然后在keepalived.conf中引入该脚本：

vrrp_script chk_http_port {
script "/etc/keepalived/check_port.sh" ##脚本地址
interval 1  ##运行脚本的间隔，1s
weight -20  ##权重，减的就是priority的优先级属性
}

所以，完整的keepalived.conf文件为：

vrrp_script chk_http_port {
script "/etc/keepalived/check_port.sh"
interval 1
weight -20
}
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 51
advert_int 1
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.50.222/24
}
track_script {
chk_http_port
}
priority 100  ##主服务100 备服务90
}

同样，主机和备机的区别仍然是priority属性。此时，keepalived就配置好了。
先开启主机的keepalived，再开启备机的keepalived：

service keepalived start/restart/stop  [开启/重启/关闭]

虽然此时keepalived配置好了，但我们怎么知道我们配的没有差错呢？
那就是使用tomcat+keepalived测试。

二、使用keepalived + Tomcat测试keepalived是否正常运行

1.主机备机都安装jdk，tomcat

linux安装jdk

yum install tomcat

tomcat默认安装路径为/usr/share/tomcat

2.部署web项目

准备两份java web项目，打成war包，放在tomcat的webapps文件夹下

注意，这两份java web的测试项目，建议只写一个简单的index.jsp即可，除了该jsp页面内容有区别，其他必须一致，尤其是访问路径必须一致。

3.启动tomcat

service tomcat start

war包将自动解压
.

ctrl + c

可关闭正在运行的服务

4.使用浏览器访问该地址

linux的ip:8080/项目名/index.jsp

此时，tomcat就部署好了。

5.keepalived + tomcat测试

主备机分别启动keepalived和tomcat，为避免不必要的麻烦，建议使用restart启动，因为有时keepalived就是开着的，使用start可能不会造成重启。
同时为了不必要的麻烦，启动顺序为：

主机keepalived
备机keepalived
主机服务
备机服务

service keepalived restart
service tomcat restart

使用浏览器访问keepalived的虚拟ip地址：

keepalived虚拟ip：8080/项目名/地址

正常情况下就会显示主机中项目的页面，然后将主机的tomcat关闭，刷新页面，就会显示备机中项目的页面。然后重启主机的tomcat，刷新页面，就会显示主机的项目页面。
至此，keepalived正常部署。

三、使用docker安装redis镜像

docker、docker-compose介绍和常用命令

1.安装docker

yum install docker

2.使用镜像安装redis：

docker run -p 6379:6379 hub.c.163.com/library/redis

这里需要把容器中的端口通过

-p 6379:6379

映射出来，否则nmap不会检索到该端口号。这是因为nmap不能检索到容器中的端口号，只能检索到容器外的。

3.查看正在运行的容器，查看是否有redis：

docker ps

4.其他docker常用命令

查看所有容器及其id

docker ps -a

删除容器

docker rm 容器id

启动/重启/停止容器

docker start/restart/stop 容器id

5.修改keepalived.conf的check_port.sh脚本文件

#!/bin/bash
count=`nmap -p 6379 127.0.0.1|grep open|wc -l`if [ $count != 0 ]then
exit 0
else
exit 1
fi

发现，其实改掉的也就是

count=`nmap -p 6379 127.0.0.1|grep open|wc -l`

这一行代码而已。
这是因为6379不是常用端口，需要使用-p命令强制查找，然后筛选的指令变为open。

6.下载redis数据库的可视化界面treesoft

6.1下载treesoft： treesoft下载地址
6.2 解压缩后访问bin目录下的startup.bat文件：

6.3 浏览器访问http://127.0.0.1:8086/treenms该地址，
输入用户:admin，密码：treesoft

7.连接redis

点击右上角数据库配置，连接linux上的redis数据库【需要主从，以及keepalived的虚拟ip连接的总共三个数据库（本质还是两个）】

不需要填写密码：

8.在主从redis中分别存入不同的数据

9.测试

分别开启主从keepalived，使用docker分别启动主从redis容器，

docker restart 容器id

容器id是固定的，可以使用docker ps -a查找

10.测试结果

正常时keepalived显示主redis的数据，把主redis关闭，keepalived显示从redis的数据，重启主redis，keepalived又会显示主redis的数据。

四、配置redis的主从同步（主从复制）

1.习惯性的在/data文件夹下创建redis文件夹，创建redis.conf文件。
2.在主的redis.conf中写

appendonly yes

开启数据持久化。
3.在从的redis.conf中写

slaveof 主redis的ip 主redis的端口

配置主从复制。
例如：

slaveof 192.168.50.34 6379

4.使用以下命令运行镜像，创建容器

docker run -d -p 6379:6379 -v /data/redis:/data hub.c.163.com/library/redis redis-server /data/redis.conf

详解：
-d 后台启动，即没有多余的日志
-p 6379:6379 挂载端口本地端口：容器端口
-v /data/redis:/data 挂载配置文件夹本地文件夹：容器文件夹
hub.c.163.com/library/redis 镜像地址
redis-server /data/redis.conf 启动容器内部的配置文件
5.至此，配置完毕，在主redis中写入数据，看从redis中是否同步。从redis为只读，不可写入数据。

五、配置整体：keepalived + redis + tomcat

1.主备机都在/etc/keepalived中写入脚本和配置文件：

(1)check_tomcat_port.sh脚本

#!/bin/bash
count=`nmap 127.0.0.1|grep 8080/tcp|wc -l`if [ $count != 0 ]then
exit 0
else
exit 1
fi

(2)check_redis_port.sh脚本

#!/bin/bash
count=`nmap -p 6379 127.0.0.1|grep open|wc -l`if [ $count != 0 ]then
exit 0
else
exit 1
fi

（3）keepalived.conf配置文件

vrrp_script chk_http1_port {
script "/etc/keepalived/check_redis_port.sh"
interval 1
weight -20
}
vrrp_script chk_http2_port {
script "/etc/keepalived/check_tomcat_port.sh"
interval 1
weight -20
}
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 51 ##vrrp_instance的唯一标识id，两个必须不一样
advert_int 1
authentication {   ##主备机一致
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.50.222/24 ##虚拟ip
}
track_script {
chk_http1_port  ##引用脚本
}
priority 100  ##主服务100 备服务90只要小于100就可以
}
vrrp_instance VI_2 {
state MASTER
interface eth0
virtual_router_id 52
advert_int 1
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.50.223/24
}
track_script {
chk_http2_port
}
priority 100  ##主服务100 备服务90只要小于100就可以
}

主备机依然只有priority属性不一致。
测试：
测试之前把备机的redis.conf文件中的salveof配置行用#注释掉，是为了去掉主从复制，更直观的看见主备机切换。
分别启动keepalived，tomcat，redis，然后停止tomcat的主服务，浏览器页面切换至备用机页面，而redis数据库还是主机数据。重启tomcat主服务，停止redis主服务，会发现浏览器页面为主机页面，redis数据库为备机数据。
正常情况：
