二、软件的简单使用
工程建立后我们就可以进行程序的编写添加了。
选择左下角file list 选项卡
这里主要是工程的信息。
在input files 上右键弹出选项addànew file。。。

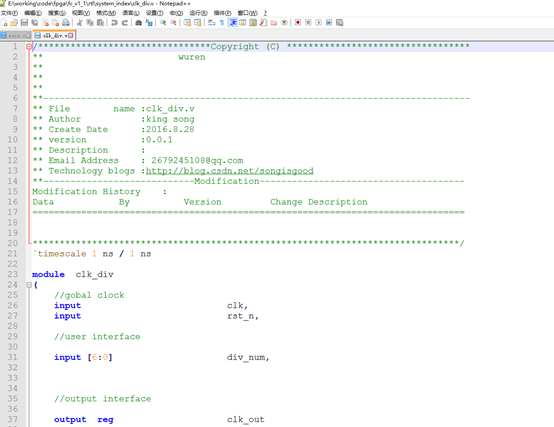

在这选择添加文件的类型文件名和文件的路径根据实际情况添加。由于diamond的文本编辑不是特别好用,所以通常都用第三方的文本编辑器。如notepad++。
。
所以主要都是添加文件的,文件添加和新建类似如图:
将文件都添加进去。
2、选择左下角process选项卡

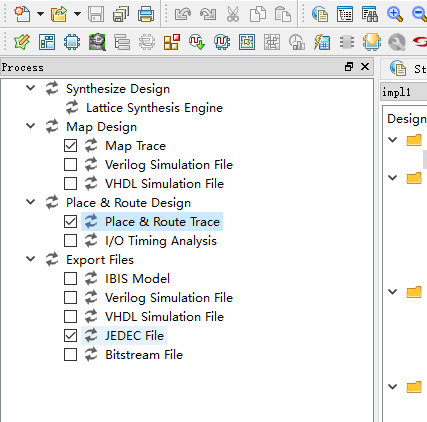

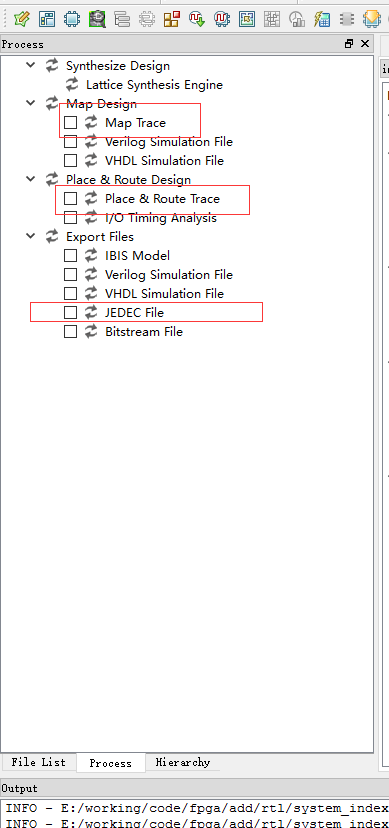

这时这是要设置一下,如果不用diamond做仿真勾选这3项就可以。
第一项是综合,点击综合按钮就是两个收尾相接的小箭头。
综合中。
综合完成。

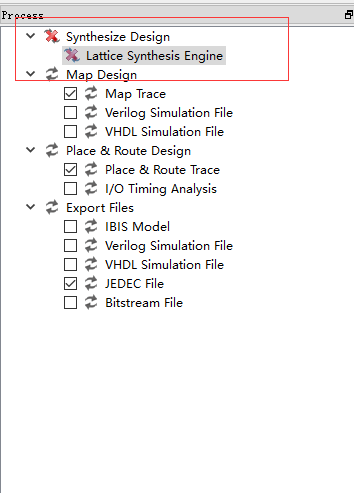

综合失败则是红色的×
根据错误提示选择改正错误从新综合。
如果综合没有问题,则开始进行管脚分配。点击左上角spreadsheet。
根据实际情况将引脚填入到pin中。
例如如原理图中时钟输入脚为12脚则对应clk填入12即可如图。右键点击找到12脚即可。!!!
填好按回车即可。
PULLMODE可以设置端口的状态 上拉下拉等。
设置好后如图:
之后可以依次点击 MAP design à Place
& route Designà Export Files. 或者直接点击 export Files 则依次向下运行。没有问题责出现全绿。
点击下载
出现如图

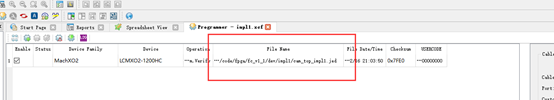

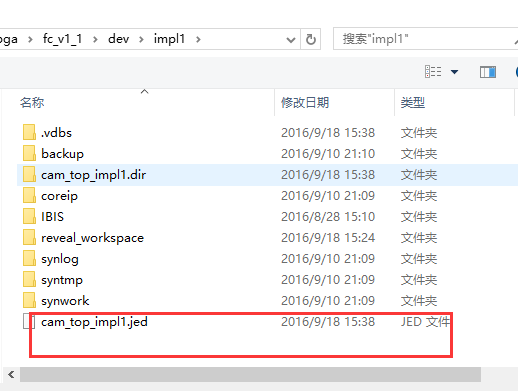

点击 file name 选择要下载的程序
点击下载按钮则开始将程序下载到对应的芯片中。

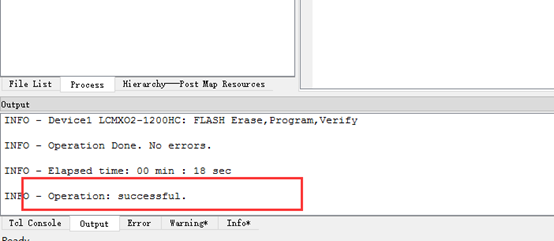

下载成功!可以尽情的玩耍了。
工程建立后我们就可以进行程序的编写添加了。
选择左下角file list 选项卡
这里主要是工程的信息。
在input files 上右键弹出选项addànew file。。。
在这选择添加文件的类型文件名和文件的路径根据实际情况添加。由于diamond的文本编辑不是特别好用,所以通常都用第三方的文本编辑器。如notepad++。
。
所以主要都是添加文件的,文件添加和新建类似如图:
将文件都添加进去。
2、选择左下角process选项卡
这时这是要设置一下,如果不用diamond做仿真勾选这3项就可以。
第一项是综合,点击综合按钮就是两个收尾相接的小箭头。
综合中。
综合完成。
综合失败则是红色的×
根据错误提示选择改正错误从新综合。
如果综合没有问题,则开始进行管脚分配。点击左上角spreadsheet。
根据实际情况将引脚填入到pin中。
例如如原理图中时钟输入脚为12脚则对应clk填入12即可如图。右键点击找到12脚即可。!!!
填好按回车即可。
PULLMODE可以设置端口的状态 上拉下拉等。
设置好后如图:
之后可以依次点击 MAP design à Place
& route Designà Export Files. 或者直接点击 export Files 则依次向下运行。没有问题责出现全绿。
点击下载
出现如图
点击 file name 选择要下载的程序
点击下载按钮则开始将程序下载到对应的芯片中。
下载成功!可以尽情的玩耍了。
