本文记录使用Mac编译Android 6.0源码,利用编译的rom启动模拟器,将源码导入Android Studio和配置工程,以及debug源码的过程。做个笔记,以备忘记之后查阅。使用的系统为10.12,Xcode版本为7.2,CPU为双核,内存为8G。
请尊重博主劳动成果,转载请标明出处。
查看现有的Xcode:
显示
/Applications/Xcode.app/Contents/Developer
设置默认使用Xcode 7.2
输入密码,成功
使用
显示结果
/Applications/Xcode7.2.app/Contents/Developer
修改默认的Xcode为7.2成功。
在编译前期会去检测系统的Xcode SDK的版本,并会判断当前Android源码中的相关内容是否支持该版本。当Xcode的版本比较高时,而Android源码中配置文件又没有包含该版本的版本号,就会报错并终止编译。这时需要去查看当前Xcode的版本。进入应用目录,选择Xcode,点击右键,然后选择“选择包内容”。具体目录路径为/Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDKs。8.0的SDK版本为MacOSX10.12.sdk。7.2的为MacOSX10.11.sdk。需要在build/core/combo/mac_version.mk文件中添加10.12或10.11。因为设置7.2位默认,所以只需要添加10.11即可。
在文件的这一行,添加10.11。
清理之前的编译文件,运行
默认的JDK位1.8版本,因为版本太高会报以下错:
使用
这是JDK的版本过高导致的问题,切换到1.7即可解决问题。
先执行
然后执行
便将当前的Java环境切换到JDK 1.7版本。
使用
重新运行
遍历mk文件,运行
指定编译生成的文件类型,运行
开始编译,执行4线程编译,运行
显示运行完成:
编译花了2小时45分钟。线程数量需要根据CPU核数和内存配置来决定。
运行
进入到android-6.0.0_r1/development/tools/idegen/,将该目录中的android.ipr,android.iml和android.iws这三个文件拷贝到android-6.0.0_r1目录中。
使用
修改工程设置:
1,修改SDKs设置
将图中红线框内默认1.8版本的JDK删除,引入1.7版本。只保留23的Android API Platform,其它版本全部删除。
2,修改Modules设置
修改Module SDK为23版本,将“Export”中其它依赖全部删除,并引入23版本Platform。点击“+”,从“JARs or directories”引入frameworks。
3,修改Project设置
将Project SDK改为23,Project language level改为7。
点击模拟器中设置图标,进入debuging
可以看到已进入在ActivityManagerService中的断点处,可以愉快的查看Activity启动经过的方法。
参考博客:
Mac 10.10 编译android 4.4.4 for nexus
http://liball.me/mac-10-10-build-android-4-4-4-for-nexus/
自己动手调试Android源码
http://blog.csdn.net/dd864140130/article/details/51815253
请尊重博主劳动成果,转载请标明出处。
设置Xcode
Mac安装有两个版本的Xcode,默认为8.0,以及7.2版本。之前有使用7.2版本xcode编译Android 4.4.4和5.0的源码,均出现i686-apple-darwin11-g++-4.2.1: command not found错误。发现是该版本的xcode的C函数的库被删除了。换为Android 6.0的源码,继续编译,在修改几个小问题后,终于编译成功。为防止Xcode的版本过高,还是将默认的改为7.2版本。
查看现有的Xcode:
xcode-select --print-path
显示
/Applications/Xcode.app/Contents/Developer
设置默认使用Xcode 7.2
sudo xcode-select -switch /Applications/Xcode7.2.app
输入密码,成功
使用
xcode-select --print-path查看
显示结果
/Applications/Xcode7.2.app/Contents/Developer
修改默认的Xcode为7.2成功。
编译源码
不修改默认的Xcode,即使用Xcode 8.0时,输入make clobber命令,会出现一下错误:
build/core/combo/mac_version.mk:38: ***************************************************** build/core/combo/mac_version.mk:39: * Can not find SDK 10.6 at /Developer/SDKs/MacOSX10.6.sdk build/core/combo/mac_version.mk:40: ***************************************************** build/core/combo/mac_version.mk:41: *** Stop.. Stop
在编译前期会去检测系统的Xcode SDK的版本,并会判断当前Android源码中的相关内容是否支持该版本。当Xcode的版本比较高时,而Android源码中配置文件又没有包含该版本的版本号,就会报错并终止编译。这时需要去查看当前Xcode的版本。进入应用目录,选择Xcode,点击右键,然后选择“选择包内容”。具体目录路径为/Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDKs。8.0的SDK版本为MacOSX10.12.sdk。7.2的为MacOSX10.11.sdk。需要在build/core/combo/mac_version.mk文件中添加10.12或10.11。因为设置7.2位默认,所以只需要添加10.11即可。
mac_sdk_versions_supported := 10.6 10.7 10.8 10.9 10.11
在文件的这一行,添加10.11。
清理之前的编译文件,运行
make clobber。
默认的JDK位1.8版本,因为版本太高会报以下错:
Checking build tools versions... ************************************************************ You are attempting to build with the incorrect version of java. Your version is: java version "1.8.0_05" Java(TM) SE Runtime Environment (build 1.8.0_05-b13) Java HotSpot(TM) 64-Bit Server VM (build 25.5-b02, mixed mode). The required version is: "1.7.x" Please follow the machine setup instructions at https://source.android.com/source/initializing.html ************************************************************ build/core/main.mk:171: *** stop. Stop.
使用
java -version查看,显示结果:
java version "1.8.0_05" Java(TM) SE Runtime Environment (build 1.8.0_05-b13) Java HotSpot(TM) 64-Bit Server VM (build 25.5-b02, mixed mode)
这是JDK的版本过高导致的问题,切换到1.7即可解决问题。
先执行
export JAVA_7_HOME=/Library/Java/JavaVirtualMachines/jdk1.7.0_80.jdk/Contents/Home
然后执行
export JAVA_HOME=$JAVA_7_HOME
便将当前的Java环境切换到JDK 1.7版本。
使用
java -version查看,结果显示设置成功
java version "1.7.0_80" Java(TM) SE Runtime Environment (build 1.7.0_80-b15) Java HotSpot(TM) 64-Bit Server VM (build 24.80-b11, mixed mode)
重新运行
make clobber,结果正常。
============================================ PLATFORM_VERSION_CODENAME=REL PLATFORM_VERSION=6.0 TARGET_PRODUCT=full TARGET_BUILD_VARIANT=eng TARGET_BUILD_TYPE=release TARGET_BUILD_APPS= TARGET_ARCH=arm TARGET_ARCH_VARIANT=armv7-a TARGET_CPU_VARIANT=ge 4000 neric TARGET_2ND_ARCH= TARGET_2ND_ARCH_VARIANT= TARGET_2ND_CPU_VARIANT= HOST_ARCH=x86_64 HOST_OS=darwin HOST_OS_EXTRA=Darwin-16.0.0-x86_64-i386-64bit HOST_BUILD_TYPE=release BUILD_ID=MRA58K OUT_DIR=out ============================================ Checking build tools versions... Entire build directory removed.
遍历mk文件,运行
source build/envsetup.sh,结果正常
including device/asus/deb/vendorsetup.sh including device/asus/flo/vendorsetup.sh including device/asus/fugu/vendorsetup.sh including device/generic/mini-emulator-arm64/vendorsetup.sh including device/generic/mini-emulator-armv7-a-neon/vendorsetup.sh including device/generic/mini-emulator-mips/vendorsetup.sh including device/generic/mini-emulator-x86/vendorsetup.sh including device/generic/mini-emulator-x86_64/vendorsetup.sh including device/htc/flounder/vendorsetup.sh including device/lge/hammerhead/vendorsetup.sh including device/moto/shamu/vendorsetup.sh including sdk/bash_completion/adb.bash
指定编译生成的文件类型,运行
lunch aosp_x86-eng。因为x86模拟器的比arm的运行速度要快,在debug源码时响应速度还能够接受,所以指定生成x86的rom。之前编译生成的arm模拟器启动和运行速度实在是太慢了。
============================================ PLATFORM_VERSION_CODENAME=REL PLATFORM_VERSION=6.0 TARGET_PRODUCT=aosp_x86 TARGET_BUILD_VARIANT=eng TARGET_BUILD_TYPE=release TARGET_BUILD_APPS= TARGET_ARCH=arm TARGET_ARCH_VARIANT=x86 TARGET_CPU_VARIANT=generic TARGET_2ND_ARCH= TARGET_2ND_ARCH_VARIANT= TARGET_2ND_CPU_VARIANT= HOST_ARCH=x86_64 HOST_OS=darwin HOST_OS_EXTRA=Darwin-16.0.0-x86_64-i386-64bit HOST_BUILD_TYPE=release BUILD_ID=MRA58K OUT_DIR=out ============================================
开始编译,执行4线程编译,运行
make -j4
显示运行完成:
\e[0;32m#### make completed successfully (02:45:14 (hh:mm:ss)) ####\e[00m
编译花了2小时45分钟。线程数量需要根据CPU核数和内存配置来决定。
启动模拟器
使用命令cd out/target/product/generic进入generic目录,使用
which emulator查看当前开启的是否为编译目录的模拟器。
/xxx/Android/android-6.0.0_r1/prebuilts/android-emulator/darwin-x86_64/emulator
运行
emulator,等待模拟器开启
绑定和调试源码
生成工程文件
运行一下命令:mmm development/tools/idegen development/tools/idegen/idegen.sh
进入到android-6.0.0_r1/development/tools/idegen/,将该目录中的android.ipr,android.iml和android.iws这三个文件拷贝到android-6.0.0_r1目录中。
使用
<excludeFolder url="file://$MODULE_DIR$/xxx" />,将不需要查看的目录排除。这样可以加快导入和查看文件的速度。如果全部倒入,时间会比较长而且会比较卡,可能会出现Android Studio假死情况。为了调式源码方便,我选择只保留frameworks和packages。
导入工程
从Android Studio导入已存在的工程,选择android-6.0.0_r1,然后耐心等待。导入之后,生成index又会要占用一段时间。修改工程设置:

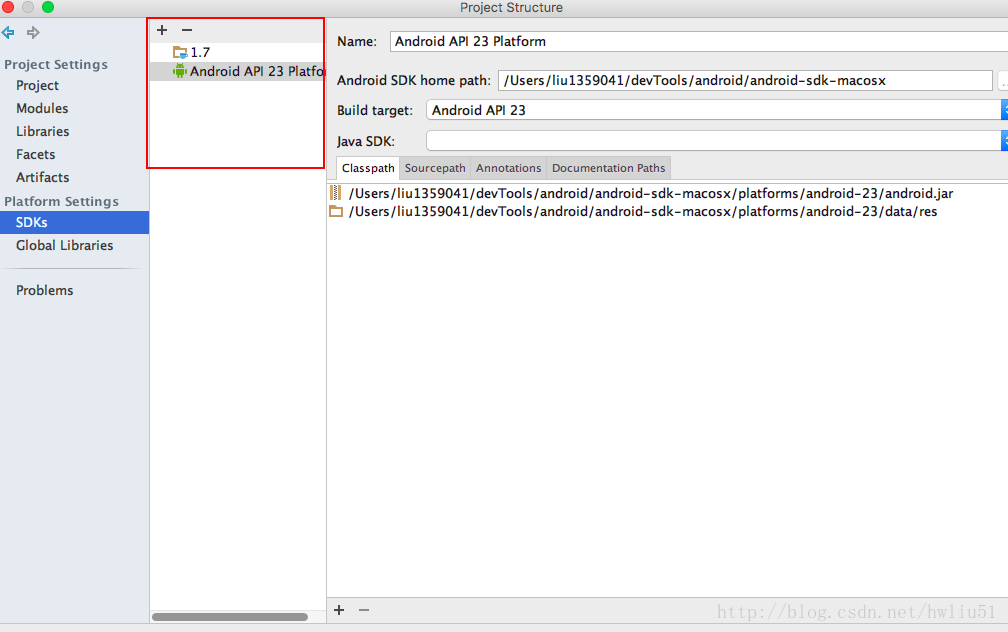

1,修改SDKs设置
将图中红线框内默认1.8版本的JDK删除,引入1.7版本。只保留23的Android API Platform,其它版本全部删除。
2,修改Modules设置
修改Module SDK为23版本,将“Export”中其它依赖全部删除,并引入23版本Platform。点击“+”,从“JARs or directories”引入frameworks。

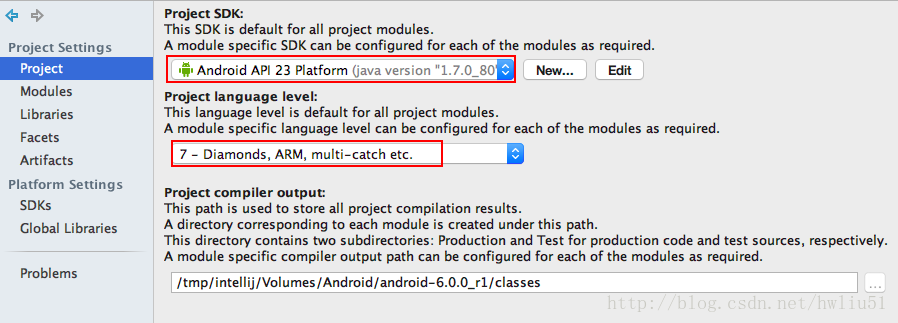

3,修改Project设置
将Project SDK改为23,Project language level改为7。
调试源码

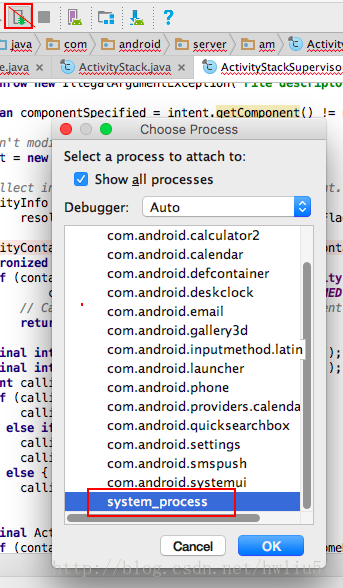

完成以上设置,就可以debug了。点击AS上的虫子图标,会弹出“Choose Process”。因为我需要查看Activity的启动过程,所以选择“system_process”。具体如下图:点击模拟器中设置图标,进入debuging

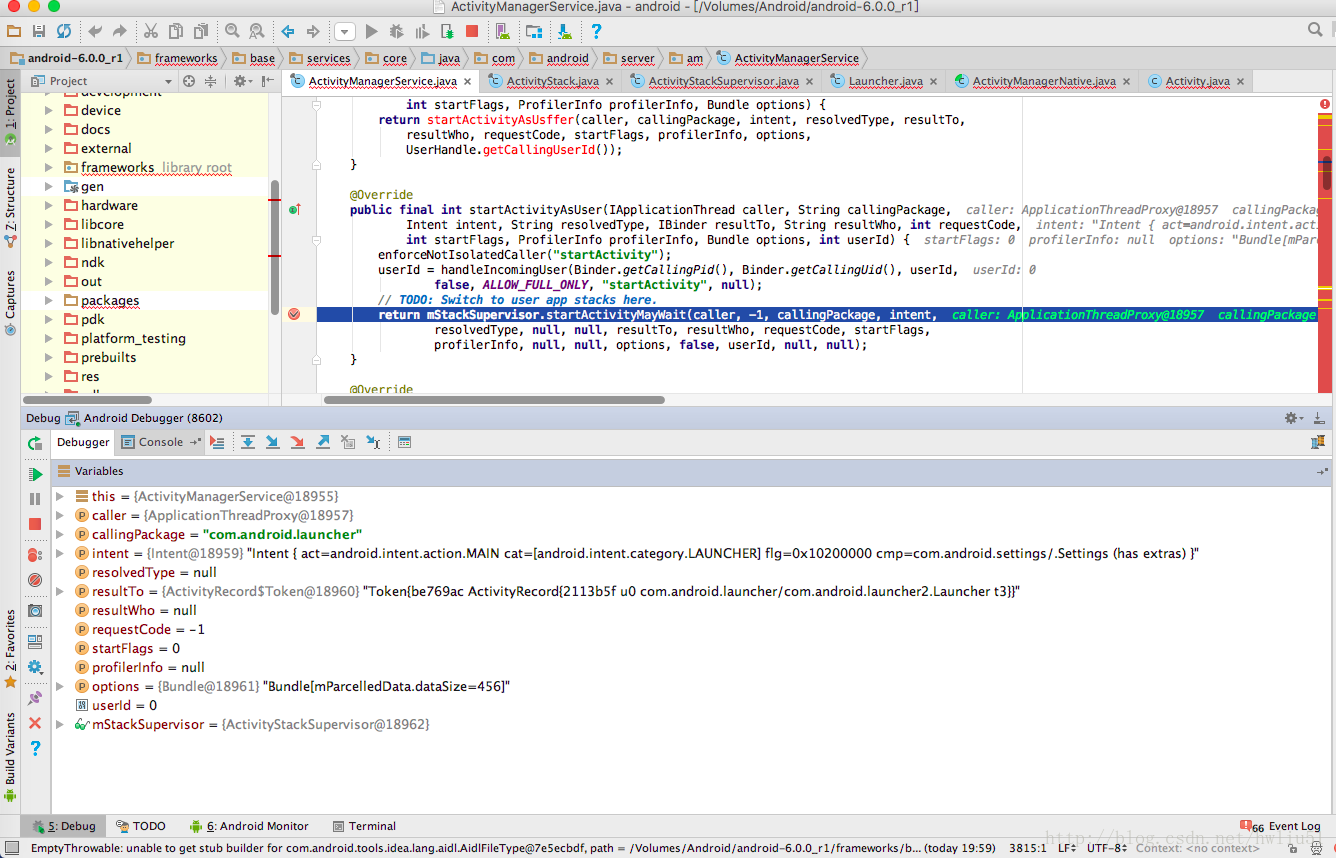

可以看到已进入在ActivityManagerService中的断点处,可以愉快的查看Activity启动经过的方法。
参考博客:
Mac 10.10 编译android 4.4.4 for nexus
http://liball.me/mac-10-10-build-android-4-4-4-for-nexus/
自己动手调试Android源码
http://blog.csdn.net/dd864140130/article/details/51815253
