学习【OpenCV入门教程之八】线性邻域滤波专场:方框滤波、均值滤波与高斯滤波---思维导图笔记
2017-05-15 18:12
344 查看
本文章引用@浅墨_毛星云 文章链接: http://blog.csdn.NET/poem_qianmo/article/details/22745559

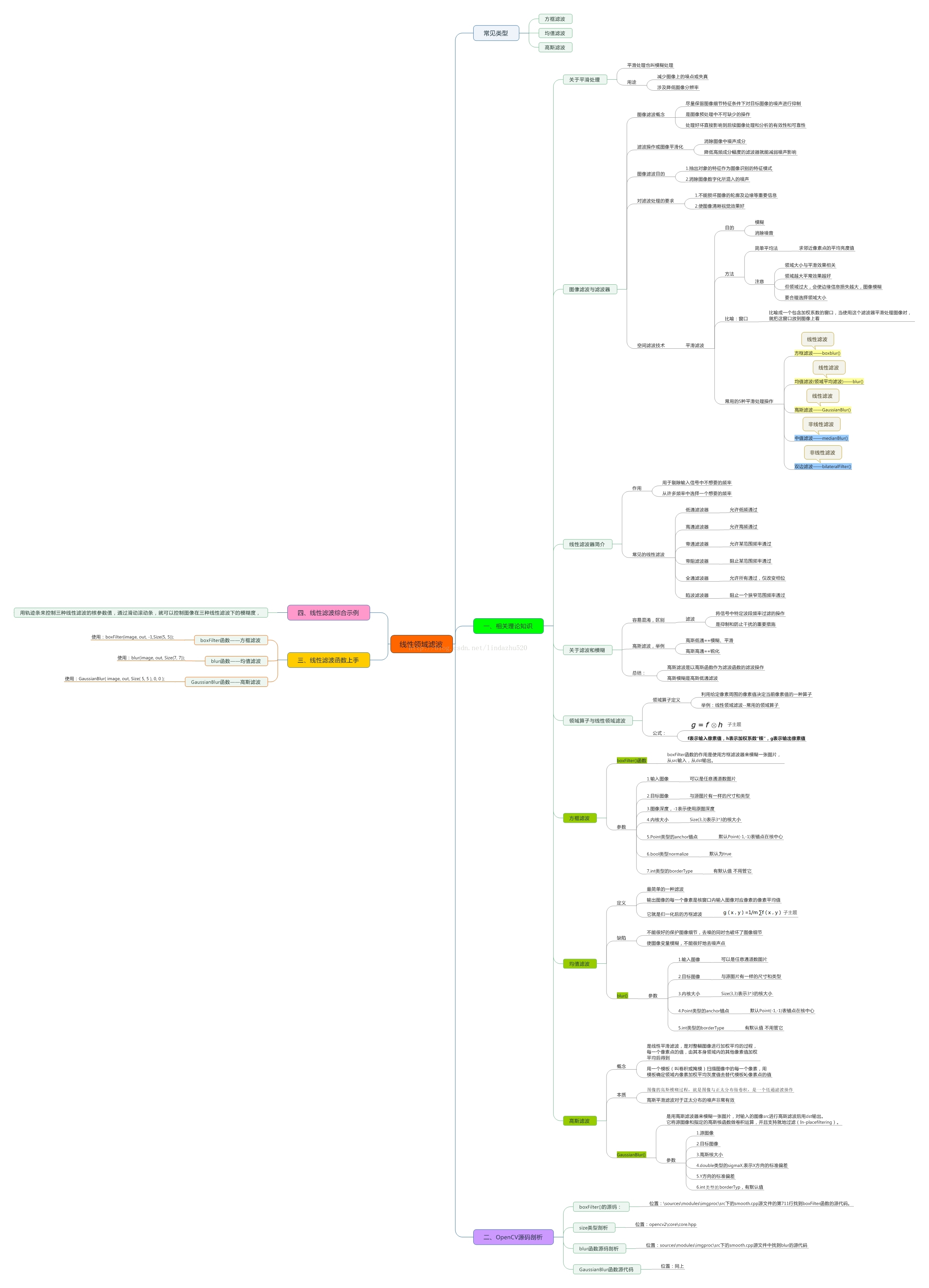

学习他的【OpenCV入门教程之八】线性邻域滤波专场:方框滤波、均值滤波与高斯滤波后,整理了笔记,由于理论知识多,用思维导图进行了整理,但内容过多,图片会很大
![](https://img-blog.csdn.net/20170515182310962?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvbGluZGF6aHU1MjA=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
图像线性滤波综合示例程序:
示例程序中可以用轨迹条来控制三种线性滤波的核参数值,通过滑动滚动条,就可以控制图像在三种线性滤波下的模糊度
代码如下:
原图带噪声:
![](https://img-blog.csdn.net/20170515182542345?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvbGluZGF6aHU1MjA=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

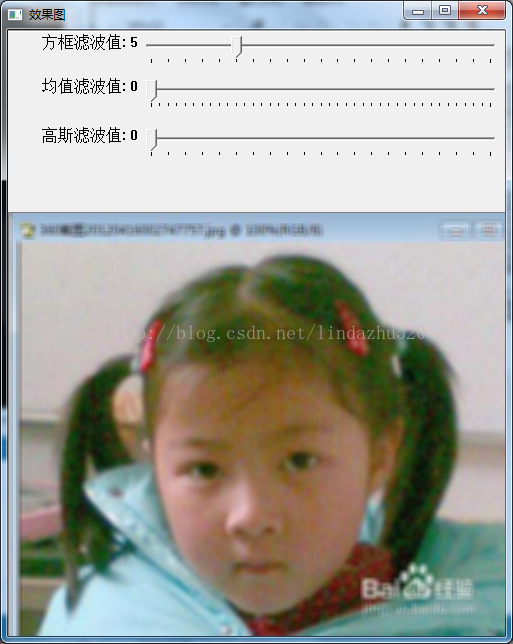

方框滤波效果图:
![](https://img-blog.csdn.net/20170515182649721?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvbGluZGF6aHU1MjA=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
均值滤波效果图:
![](https://img-blog.csdn.net/20170515182712608?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvbGluZGF6aHU1MjA=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
高斯滤波效果图:
学习他的【OpenCV入门教程之八】线性邻域滤波专场:方框滤波、均值滤波与高斯滤波后,整理了笔记,由于理论知识多,用思维导图进行了整理,但内容过多,图片会很大
图像线性滤波综合示例程序:
示例程序中可以用轨迹条来控制三种线性滤波的核参数值,通过滑动滚动条,就可以控制图像在三种线性滤波下的模糊度
代码如下:
#include<opencv2\core\core.hpp> #include<opencv2\highgui\highgui.hpp> #include<opencv2\imgproc\imgproc.hpp> #include<iostream> using namespace cv; using namespace std; //定义全局变量 Mat src,dst1,dst2,dst3; int boxfilterValue=3; int blurValue=3; int GaussianBlurValue=3; //分别定义三个滤波变换的回调函数 //1、方框滤波的回调函数 void BoxFilter_on(int,void*) { dst1=Mat::zeros(src.size(),src.type());//定义目标函数与源函数src尺寸,类型一致 boxFilter(src,dst1,-1,Size(boxfilterValue+1,boxfilterValue+1),Point(-1,-1),true);//这里Size(),尺寸为什么加1,核的大小不能小于1,而int的值可以为1,所以加1,最小值为1 if(!dst1.empty()) { imshow("效果图",dst1); } } //2、均值滤波的回调函数 void blurValue_on(int,void*) { dst2=Mat::zeros(src.size(),src.type());//定义目标函数与源函数src尺寸,类型一致 blur(src,dst2,Size(blurValue+1,blurValue+1));//这里Size(),尺寸为什么加1,核的大小不能小于1,而int的值可以为1,所以加1,最小值为1 if(!dst2.empty()) { imshow("效果图",dst2); } } //3、高斯滤波的回调函数 void GaussianBlur_on(int,void*) { dst3=Mat::zeros(src.size(),src.type());//定义目标函数与源函数src尺寸,类型一致 GaussianBlur(src,dst3,Size(GaussianBlurValue*2+1,GaussianBlurValue*2+1),0,0);//X,Y偏移为0 if(!dst3.empty()) { imshow("效果图",dst3); } } int main() { src=imread("img/zao1.jpg"); //创建方框滤波核值对应的轨迹条 namedWindow("原图"); imshow("原图",src); namedWindow("效果图"); createTrackbar("方框滤波值","效果图",&boxfilterValue,20,BoxFilter_on); createTrackbar("均值滤波值","效果图",&blurValue,40,blurValue_on); createTrackbar("高斯滤波值","效果图",&GaussianBluerValue,20,GaussianBlur_on); BoxFilter_on(boxfilterValue,0); blurValue_on(blurValue,0); GaussianBluer_on(GaussianBlurValue,0); waitKey(); return 0; }
原图带噪声:
方框滤波效果图:
均值滤波效果图:
高斯滤波效果图:
