Nginx + Tomcat 反向代理 负载均衡 集群 部署指南

Nginx是一种服务器软件，也是一种高性能的http和反向代理服务器，同时还是一个代理邮件服务器。也就是说，我们在Nginx上可以发布网站，可以实现负载均衡（提高应答效率，避免服务器崩溃），还可以作为邮件服务器实现收发邮件等功能。而最常见的就是使用Nginx实现负载均衡。

Nginx与其他服务器的性能比较：

Tomcat服务器面向Java语言，是重量级的服务器，而Nginx是轻量级的服务器。Apache服务器稳定、开源、跨平台，但是Apache服务器不支持高并发，Nginx能支持处理百万级的TCP连接，10万以上的并发连接，并且是一个很好的跨平台服务器。

Nginx主要优点有可以实现高并发、部署简单、内存消耗少、成本低等，主要缺点有rewrite功能不够强大，模块没有Apache的多。

本篇主要讲解 Nginx + Tomcat 反向代理和负载均衡的部署，以通俗实用为主。本篇文章每个部分之间没有太大关系，可根据需求分开学习。

下来看一下Nginx反向代理的过程：



Nginx负载均衡的过程（会自动选择压力较小的服务器进行访问）：



可以看出，负载均衡是通过反向代理的原理实现的，所以也称 反向代理的负载均衡 。所以我们会部署负载均衡，那么反向代理也就会了。

总的来说，负载均衡实现的方式分为软件实现和硬件实现两种，硬件实现运行的效率非常高，但是对应的成本也非常高。软件实现运行效率不如硬件，但是成本相对来说低得多。而使用Nginx服务器实现负载均衡，那么就是通过软件的方式来实现负载均衡，并且Nginx本身支持高并发等。故而使用Nginx服务器实现负载均衡，能大大节约企业的成本，并且由于Nginx是服务器软件，其执行效率也是非常高。本篇的目的也就是帮助大家使用Nginx实现负载均衡。

负载均衡的核心就是建立一个服务器集群，然后用户首先访问到第三方代理服务器（这里我们选用Nginx），然后由代理服务器选择一个集群中的服务器，然后将请求引入选定的服务器（这里我们选用Tomcat）。

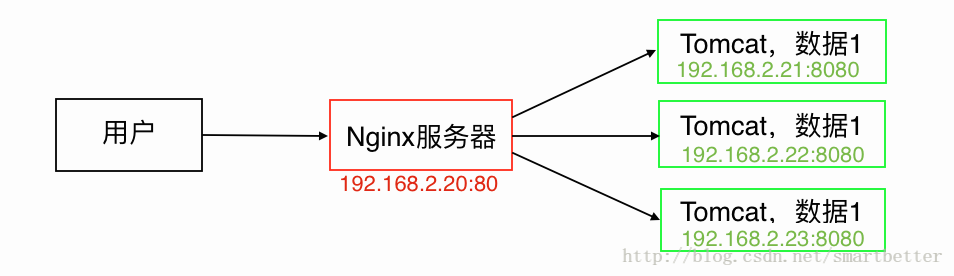

如下图，通过反向代理我们实现下面的负载均衡，这里我们 假定 四台服务器公网的ip，一台做代理服务器，三台做负载均衡下的服务器：



好了，整体架构已经基本上清晰了，下来我们来具体实现下：

提示：远程服务器我们选择CentOS，通过SSH进行远程操作服务器，本地环境如果是Windows，则可以尝试安装PuTTY，如果是Mac，直接使用系统自带的终端工具即可。

1.Linux下搭建Nginx服务器

我们在 192.168.2.20 这台服务器上搭建Nginx服务器：

1）下载Nginx http://nginx.org/

2）上传服务器Nginx安装包

$ scp ~/Downloads/nginx-1.10.2.tar.gz root@192.168.2.20:/usr/local

3）安装Nginx

$ ssh root@192.168.2.20                          //SSH连接
# yum -y install gcc gcc-c++ autoconf automake   //gcc、gcc-c++的库文件
# yum -y install pcre pcre-devel                 //安装Nginx依赖包
# yum -y install zlib zlib-devel

注意：-y表示遇到判断全部yes，autoconf表示自动配置，automake表示自动编译。

# cd /usr/local
# tar -zxvf nginx-1.10.2.tar.gz                 //解压缩
# cd nginx-1.10.2                               //切换到该目录下
# ./configure                                   //配置
# make
# make install                                  //安装

检验是否完成安装：

# cd /usr/local
# ls                                            //如果存在nginx文件夹，则安装成功

经过上面的安装步骤和目录设置，nginx的启动程序就是/usr/local/nginx/sbin/nginx，默认配置文件是/usr/local/nginx/conf/nginx.conf，但是不建议直接编辑nginx.conf，一般我们都选择新建配置文件，然后在新建的配置文件中修改端口、反向代理路径等。

2.Nginx的启动、停止、信号控制

1）启动Nginx服务器（格式：Nginx可执行文件 -c Nginx配置文件）：

# /usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf

2）停止Nginx服务器：

停止Nginx服务器首先要查询Nginx的主进程号(master process)，假设此处查询得到1060（方便下面演示使用）：

# ps -ef|grep nginx

下来看如何停止Nginx服务器，停止Nginx有三种方式：

从容停止：

# ps -ef|grep nginx    //查看Nginx的主进程号(master process)，假设此处查询得到1060
# kill -quit 1060

快速停止：

# kill -term 1060

强制停止：

# pkill -9 nginx

3）重启Nginx服务器：

当我们修改了Nginx配置文件，需要重启才能生效。我们在重启之前还需要验证配置文件的正确性，然后进行重启操作：

# /usr/local/nginx/sbin/nginx -t -c /usr/local/nginx/conf/nginx.conf      //验证
# /usr/local/nginx/sbin/nginx -s reload                                   //重启

4）平滑升级Nginx服务器

平滑升级不会停掉在运行着的进程，这些进程会继续处理请求，但不会再接受新请求，在这些老进程在处理完还在处理的请求后，停止。此平滑升级的过程中，新开的进程会被处理。这就是平滑升级。

# /usr/local/nginx/sbin/nginx -v             //查看当前版本

下面进行平滑升级：

# cd /usr/local
# tar -zxvf nginx-1.11.6.tar.gz              //解压缩 新版本Nginx
# cd nginx-1.11.6                            //切换到该目录下
# ./configure                                //配置
# make
# cd /usr/local/nginx/sbin                   //打开 旧版本Nginx可执行文件位置
# cp nginx nginx.old                  //备份 旧版本Nginx可执行文件，防止升级错误而无法恢复
# cp -rfp /usr/local/nginx-1.11.6/objs/nginx /usr/local/nginx/sbin     //复制新版本可执行文件到旧版本处
# rm -f /usr/local/nginx-1.11.6.tar.gz       //善后工作 删除压缩文件
# rm -rf /usr/local/nginx-1.11.6             //删除文件夹

至此，Nginx服务器平滑升级成功。

3.Nginx中负载均衡的实现

我们还是先连接SSH，然后进行下面操作（一般不建议修改默认主配置文件nginx.conf，所以我们新建负载均衡配置文件fzjh.conf，保证服务器安全，如下）：

# cd /usr/local/nginx/conf
# touch fzjh.conf
# vi fzjh.conf    //用vi编辑器打开文件，然后按键盘的i

注意：vi编辑器中，键盘按 i 进入 INSERT 状态，按 Esc 退出 INSERT 状态。

然后输入以下配置代码（注释部分按需开启）：

#设置低权限用户，为了安全而设置的
user nobody;

#工作衍生进程数
worker_processes 4;

#设置错误文件存放路径
#error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;

#设置pid存放路径（pid是控制系统中重要文件）
#pid logs/nginx.pid;

#设置最大连接数
events{
worker_connections 1024;
}

http{
#主要是用于设置一组可以在proxy_pass和fastcgi_pass指令中使用额代理服务器，默认负载均衡方式为轮询
upstream tomcat_client {
#设置同一个cookie的两次/多次请求，请求的是同一台服务器
ip_hash;
#weight权重，默认1，权重越大访问概率越大，backup备用服务器，服务器全部崩溃后启动
server 192.168.2.21:8080 weight=5;
server 192.168.2.22:8080 weight=5;
server 192.168.2.23:8080 weight=5 backup;
}

#开启gzip压缩，开启后，访问网页会自动压缩
#gzip on;

#指定服务器的名称和参数
server {
listen 80;
server_name  test.nginxtest.net;

#设置字符
#charset koi8-r;

#location / 指用根目录做负载均衡
location / {
proxy_pass http://tomcat_client; proxy_redirect default;
#设置代理
proxy_set_header Host $host;
proxy_set_header X-Real-IP $remote_addr;
}
}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

输入完成后按下Esc，然后输入：

:wq!

就可以保存并退出负载均衡的配置文件了，下来我们加载我们的配置文件：

# /usr/local/nginx/sbin/nginx                                           //启动Nginx
# /usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/fzjh.conf        //加载配置文件

如果存在端口占用，可以使用如下命令Kill掉Nginx的程序：

# killall -9 nginx

至此，Nginx服务器部署完毕。下面我们开始部署负载均衡下的那三台真实提供数据的服务器。

4.Linux下安装jdk

我们在192.168.2.21、192.168.2.22、192.168.2.23这三台服务器安装jdk，以192.168.2.21为例：

1）下载jdk http://www.oracle.com/technetwork/java/javase/downloads/index.html

2）上传服务器jdk安装包

$ scp ~/Downloads/jdk-8u121-linux-x64.tar.gz root@192.168.2.21:/usr/local

3）安装jdk

$ ssh root@192.168.2.21                 //SSH连接
# cd /usr/local
# tar -zxvf jdk-8u121-linux-x64.tar.gz  //解压缩
# mv jdk1.8.0_121/ jdk                  //将jdk1.8.0_121重命名为jdk
# vi /etc/profile                       //用vi编辑器打开文件，然后按键盘的i

下来我们移动光标至最后面，两个回车换行，然后添加下面代码配置java的环境变量：

JAVA_HOME="/usr/local/jdk"
CLASS_PATH="$JAVA_HOME/lib:$JAVA_HOME/jre/lib"
PATH=".:$PATH:$JAVA_HOME/bin"
CATALINA_HOME="/usr/local/tomcat"
export JAVA_HOME CATALINA_HOME

1
2
3
4
5
1
2
3
4
5

输入完成后按下Esc，然后输入：

:wq!

就可以保存并退出了。此时我们想让其立即生效，则需要继续输入命令：

# source /etc/profile

此时profile文件就更新了，此时环境变量就配置成功了。下面我们验证一下jdk是否安装配置成功：

# java -version

如果返回java版本号则安装成功。

5.Linux下搭建Tomcat服务器

我们在192.168.2.21、192.168.2.22、192.168.2.23这三台服务器搭建Tomcat服务器，以192.168.2.21为例：

1）下载Tomcat http://tomcat.apache.org/

2）上传服务器Tomcat安装包

$ scp ~/Downloads/apache-tomcat-8.5.9.tar.gz root@192.168.2.21:/usr/local

3）安装Tomcat

$ ssh root@192.168.2.21                 //SSH连接
# cd /usr/local
# tar -zxvf apache-tomcat-8.5.9.tar.gz  //解压缩
# mv apache-tomcat-8.5.9/ tomcat        //将apache-tomcat-8.5.9重命名为tomcat

4）设置Tomcat网页文件目录

Tomcat默认网页文件的路径是 /usr/local/tomcat/webapps/ROOT，但是一般我们不在这里存放，我们在Linux根目录新建
data/wwwroot 目录：

# mkdir /data                         //新建目录
# mkdir /data/www
# mkdir /data/www/ROOT
# cd /usr/local/tomcat/conf
# vi server.xml                       //用vi编辑器打开server.xml配置文件，打开后键盘按i

我们找到Host节点下的appBase=”webapps”，修改为：

appBase="/data/www"

1
1

输入完成后按下Esc，然后输入：

:wq!

就可以保存并退出配置文件了，然后重启Tomcat即可生效，此时Tomcat的网页文件目录就变成了 /data/www/ROOT 了。

配置Tomcat环境变量，我们在配置jdk的时候已经配置好了，可以回头看一下。

6.Tomcat的启动、停止

1）启动Tomcat服务器

# /usr/local/tomcat/bin/startup.sh

2）停止Tomcat服务器：

# /usr/local/tomcat/bin/shutdown.sh

到此，Nginx + Tomcat 负载均衡 集群 已经部署完毕了。不过有了服务器，肯定也少不了数据库，下面拓展一下Linux下安装MySQL数据库的方法。

7.Linux下安装MySQL数据库

我们重新找了 192.168.2.30 这台服务器上MySQL数据库：

1）下载MySQL数据库 http://dev.mysql.com/downloads/mysql/

2）上传MySQL数据库安装包

$ scp ~/Downloads/mysql-5.1.51.tar.gz root@192.168.2.30:/usr/local

3）安装MySQL

$ ssh root@192.168.2.30                 //SSH连接
# groupadd mysql                        //建立mysql的组
# useradd mysql -g mysql                //增加用户mysql到mysql的组中

# yum list|grep ncurses
# yum -y install ncurses-devel
# yum install ncurses-devel

# cd /usr/local
# tar -zxvf mysql-5.1.51.tar.gz         //解压缩
# cd mysql-5.1.51

# ./configure --prefix=/usr/local/mysql --with-mysqld-ldflags=-all-static --with-client-ldflags=-all-static --with-readline --with-sll
//配置，设置安装路径，设置编译mysql不带共享库，设置编译client不带共享库，设置要以rmp的方式安装tar包，设置以rmp的方式安装opensll

# make
# make install                          //安装，在make[4]的时候等待时间比较长，几分钟到十几分钟，都是正常现象

# /usr/local/mysql/bin/mysql_install_db --user       //对安装好的MySQL进行初始化
# cp ./support-files/mysql.server /etc/init.d/mysql  //将MySQL启动服务复制到系统中并重命名为mysql
# cp ./support-files/my-medium.cnf /etc/my.cnf       //复制规则文件
# chmod 755 /etc/init.d/mysql                        //更改文件权限

//文件权限由三个数字组成，第一位：文件拥有者的权限，第二位：文件拥有者同组的人的权限，第三位：文件拥有者非同组人的权限
//7：可读可写可执行，5：可读可执行

# cd /usr/local/mysql
# chown -R mysql .                                   //将 /usr/local/mysql 的拥有者更改为mysql
# chgrp -R mysql .                                   //将 /usr/local/mysql 归到mysql组中

# ps -ef|grep mysql
# kill -9 3632                    //将mysql所有进程号依次杀死，这里假定是3632
# /usr/local/mysql/bin/mysql_install_db --user=mysql       //再次初始化
# service mysql start                                      //启动MySQL
# /usr/local/mysql/bin/mysqladmin -u root password '123456'  //设置MySQL密码

到此MySQL就安装成功了，下来我们测试一下：

# /usr/local/mysql/bin/mysql -u root -p

如果输入密码后可以登进MySQL，那么就测试成功。下面我们设置MySQL允许开启远程连接：

# /usr/local/mysql/bin/mysql -u root -p
mysql> GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' IDENTIFIED BY '123456' WITH GRANT OPTION;
//创建用户用于远程连接（root：用户名，%：所有电脑都可以连接，也可以设置某个ip地址运行连接，123456：密码）

mysql> flush privileges;            //立即生效

下面我们查询一下数据库的用户：

mysql> SELECT DISTINCT CONCAT('User: ''',user,'''@''',host,''';') AS query FROM mysql.user;
mysql> \q                           //登出

找一台电脑测试一下，使用Navicat远程登录MySQL，登进成功。

本篇文章到此结束。
