Android6.0源码分析之录音功能（一）

从现在开始一周时间研究录音，下周出来一个完整的博客，监督，激励！！！

2017-02-09--------2017-02-17

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Android源码录音功能说起来似乎也很简单，只不过就是一个录音的功能然后进行了一个保存的操作。为什么要研究这个呢？毕竟现

在语音通话、直播亦或者是语音助手比较流行，其中其实最基础的还是对录音的一些处理，所以还是有必要研究一下的。

说起来功能简单，但其实单单是录音功能其中又夹杂着一些别的东西，比如UI的实时更新，电话等各种状态的监控，音量大小的监

控。录音的保存也涉及到往手机中写数据，以及以何种格式写数据，比如当前流行的直播，音频流的传输到底以何种格式，手机可以

播放什么样的格式，这些都会涉及。但是手机的原生系统应用录音机不支持文件的播放。

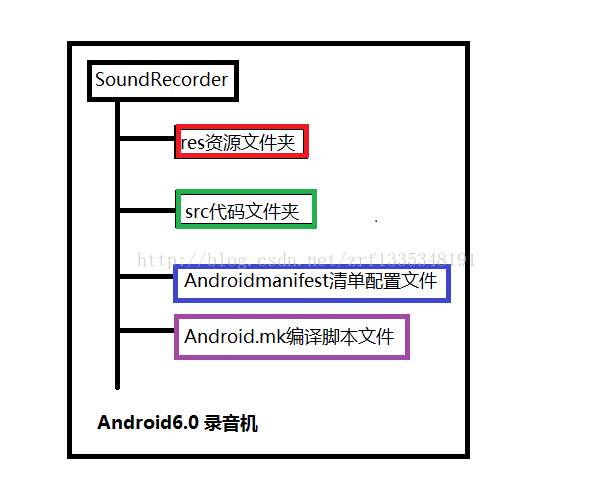

代码所在目录为android\packages\apps\SoundRecorder



先从编译开始说起

chapter one 录音机编译脚本文件-Android.mk

LOCAL_PATH:= $(call my-dir)
include $(CLEAR_VARS)

LOCAL_MODULE_TAGS := optional

LOCAL_SRC_FILES := $(call all-subdir-java-files)

LOCAL_PACKAGE_NAME := SoundRecorder

LOCAL_PRIVILEGED_MODULE := true

include $(BUILD_PACKAGE)

对于Android.mk文件的详细介绍可参考连接http://www.cnblogs.com/welhzh/p/4532142.html

简单介绍一下

LOCAL_MODULE_TAGS := optional表示模块在任何时候都参与编译

LOCAL_PACKAGE_NAME :=SoundRecorder表示编译完成后生成的应用名为SoundRecorder

LOCAL_PRIVILEGED_MODULD := true表示APP会安装在~/system/priv-app下拥有系统权限

编译脚本文件可以告诉我们APP的名字和APP会安装在哪里，以及APP是否参与编译

chapter two，模块的入口清单配置文件--Androidmanifest.xml

配置文件会告诉我们应用的入口，应用所需的权限以及应用的各种组件，看一个应用的复杂程度其实看配置文件即可

<manifest xmlns:android="http://schemas.android.com/apk/res/android"
package="com.android.soundrecorder">

<original-package android:name="com.android.soundrecorder" />

<uses-permission android:name="android.permission.RECORD_AUDIO" />
<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.WAKE_LOCK" />
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />
<application android:label="@string/app_name"
android:icon="@drawable/ic_launcher_soundrecorder"
android:usesCleartextTraffic="false">
<activity android:name="SoundRecorder"
android:configChanges="orientation|screenSize|keyboardHidden"
android:screenOrientation="unspecified"
android:clearTaskOnLaunch="true"
android:theme="@style/Theme.SoundRecorder">
<intent-filter>
<action android:name="android.intent.action.MAIN" />
</intent-filter>
<intent-filter>
<action android:name="android.provider.MediaStore.RECORD_SOUND" />
<category android:name="android.intent.category.DEFAULT" />
</intent-filter>
</activity>
</application>
</manifest>

权限有：

1>，android.permission.RECORD_AUDIO：allows an application to record audio允许程序录制音频

2>，android.permission.INTERNET：allows an application to open network sockets允许程序打开网络套接字，即允许程序进行联网

3>，android.permission.WAKE_LOCK： Allows using PowerManager WakeLocks to keep processor
from sleeping or screen from dimming：允许程序使用电源屏幕锁保持手机不进入休眠或者变暗，即在录音时保持屏幕常亮

4>，android.permission.WRITE_EXTERNAL_STORAGE：允许往内存中写入数据

组件有：

该模块就注册了一个activity组件----SoundRecorder

组件下有一个clearTaskOnLaunch属性，由字面意思大家也可以看出来那就是再到launch界面后再次进入APP会清除栈内的activity重新加载，但这也得看系统的一些处理，如果系统按home回到launch就是要销毁所有activity的话那这个字段也没有任何意义了
组件的action为android.provider.MediaStore.RECORD_SOUND三方应用可通过调用该action来调起录音界面，亲测有效~~

chapter three src进入源码

界面布局文件：
main.xml

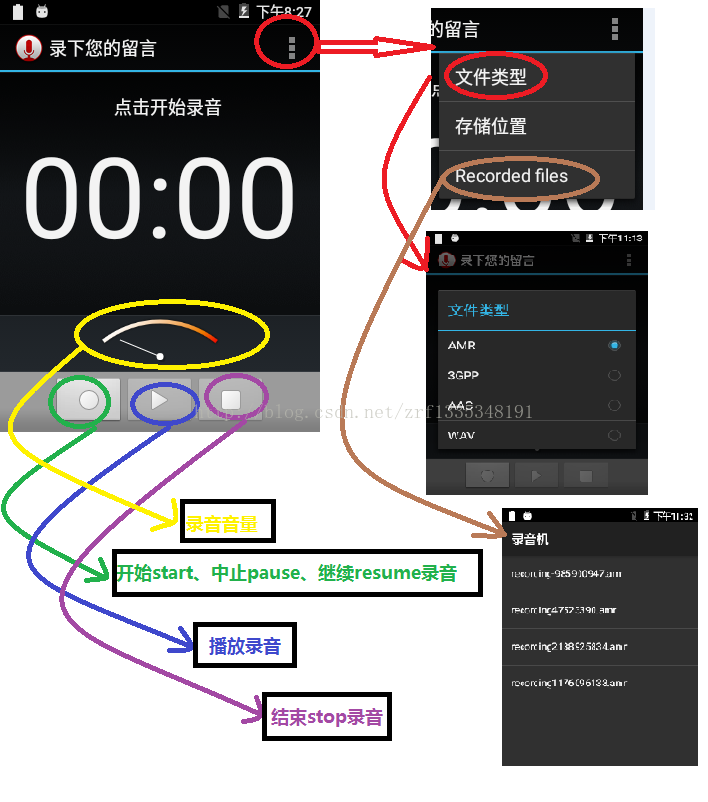

对应用进行整体浏览后发现录音所涉及到的知识由以下几个
1>，录音计时
2>，录音音量UI设计
3>，开始，暂停，继续录音
4>，停止录音
5>，播放录音
6>，以某种格式保存录音，文件类型支持amr，3gpp，aac，wav
7>，显示录音文件列表
其实总的来说也就是录音然后以某种格式保存的功能，只是在录音的过程中需要根据不同情况对UI进行一个更新。

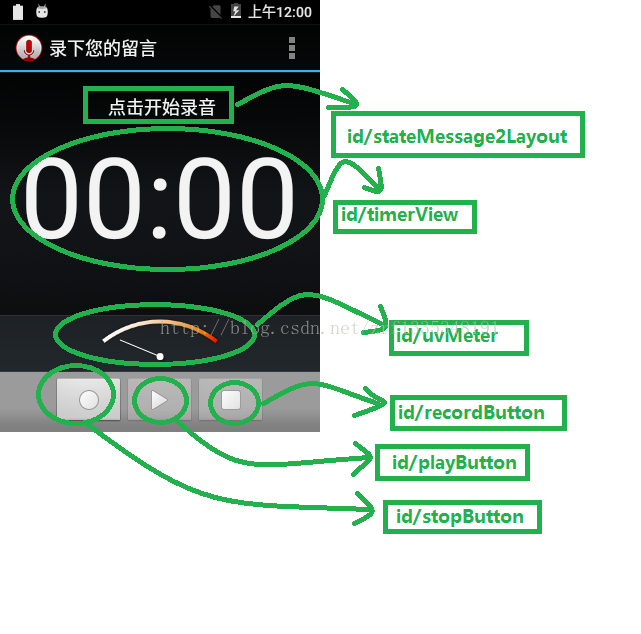

接下来对单个功能进行分析之前首先是对各个view的id进行一个标记，方便以后对UI上做修改





ID标记完了之后我们基本上涉及到的UI上的修改都可以进行了，既然UI上的更新都是由录音功能衍生出来的，那就先从录音功能说
起，顺带着分析再不同的状态下UI的显示变化。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

通过上述对录音界面的分析可以看出负责各种功能的button有recordButton、playButton、stopButton、acceptButton、
discardButton，还有负责界面UI更新显示的其他textview。对于button的点击事件找到onClick方法。
/*
* Handle the buttons.
*/
public void onClick(View button) {
if (!button.isEnabled())
return;
if (Build.VERSION.SDK_INT >= 23) {
String[] operationPermissionNames = getOperationPermissionName(button.getId());
if (operationPermissionNames == null ||
checkOperationPermission(operationPermissionNames, button.getId()))
processClickEvent(button.getId());
} else {
processClickEvent(button.getId());
}
}
当进行button的点击事件进行处理时涉及到一个6.0权限的问题，首先要保证权限已经申请成功，然后在processClickEvent再对各种

点击事件进行处理。

<1>，recordButton录音，中止，继续

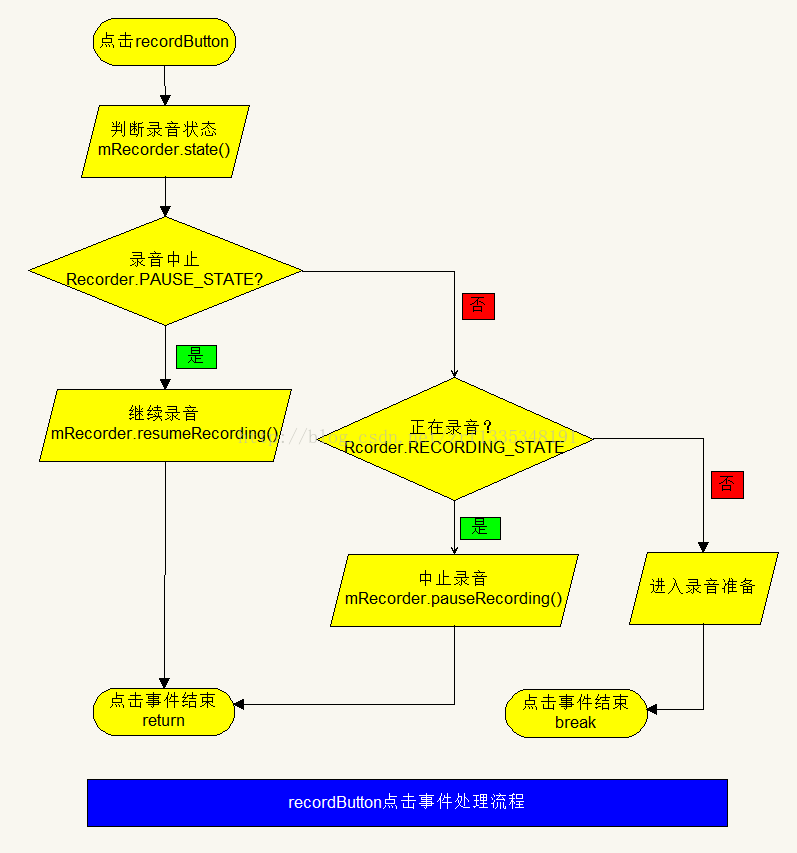

对于录音按钮的点击处理逻辑如下：



也就是说在录音按钮时如果想要开启录音首先要经过两次判断

第一是判断是否是中止状态，也就是说录音中止此时点击会继续录音。

第二是判断是否是正在进行录音，如果正在进行，则点击时会中止正在进行的录音

经过以上两步的判断后才会进入录音的准备，但至于录音是否需能够开启成功还需要看后续的判断。

那么如果当前录音处于中止状态的话该如何继续录音呢？？？

其实继续录音就三件事，一是开启录音，二是对录音进行开始计时，第三就是设置下当前的录音状态为正在录音

public void resumeRecording() {
if (mRecorder == null) {
return;
}
try {
//mRecorder为MeidaRecorder对象，开始录音
mRecorder.start();
} catch (RuntimeException exception) {
setError(INTERNAL_ERROR);
Log.e(TAG, "Resume Failed");
}
//开始录音计时
mSampleStart = System.currentTimeMillis();
//设置当前的状态为正在录音
setState(RECORDING_STATE);
}

那如果当前录音处于正在录音的状态该如何中止录音呢？？？？？

对照上述继续录音的代码可以看到中止录音进行了以下操作：一是暂停当前的录音，二是对本次录音（包括多次暂停和继续）的总时

长进行一个累加并记录入mSampleLength，三是设置录音的状态为暂停的状态

public void pauseRecording() {
if (mRecorder == null) {
return;
}
try {
//mRecorder为MediaRecorder对象，暂停录音
mRecorder.pause();
} catch (RuntimeException exception) {
setError(INTERNAL_ERROR);
Log.e(TAG, "Pause Failed");
}
//记录从开始录音到现在的总的录音时长
 mSampleLength = mSampleLength + (System.currentTimeMillis() - mSampleStart);
//设置录音的状态为暂停的状态
setState(PAUSE_STATE);
}

由这两部操作也可以看出来，录音的方法接口为MediaRecorder。在录音的过程中，如果发生了暂停或者继续，要做的除了调用接口

方法进行暂停或者继续的操作，还有就是对录音的时长需要进行一个计算，以及录音的状态进行一个设置。

但不论是暂停或者继续，都是对一个已经存在的录音对象所进行的操作，所以相对还是很简洁的，但想要一个东西从无到有，也就是

说这个创建对象的过程中需要考虑很多东西。所以在 对录音的两个简单的暂停或者继续进行分析后，接下里就开始分析开始录音的

操作。也就是说我们学会了当对象存在时如何操作对象后，就来研究一下如何去新建一个对象。（先不考虑手机播放音乐、来电等其

他audio的情况）。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

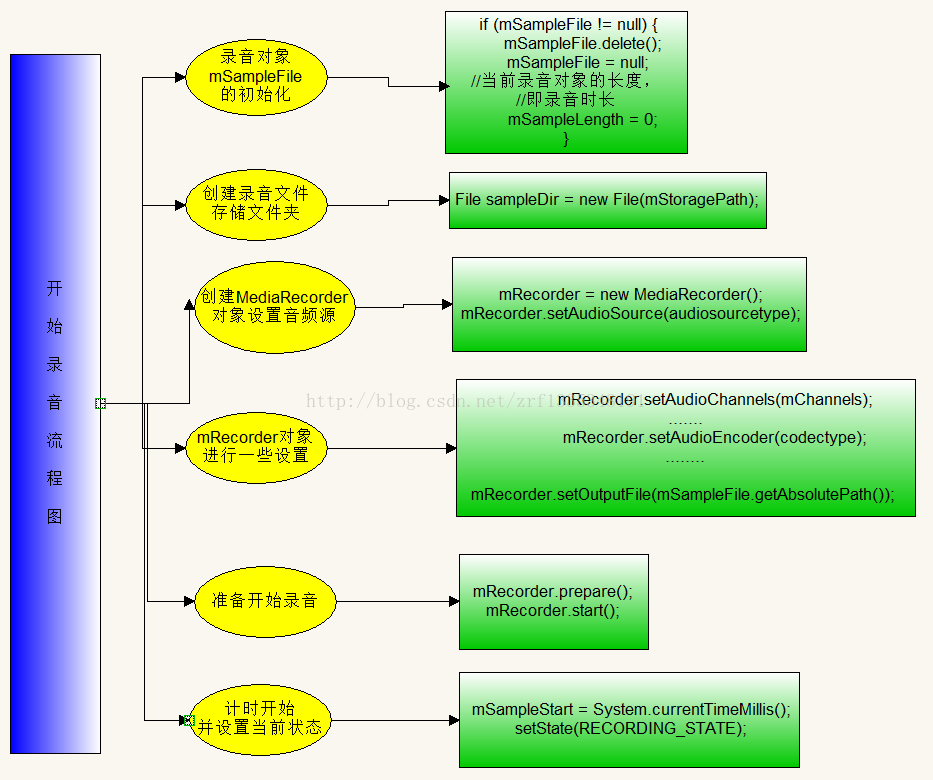

开始录音流程图如下：



开始录音的代码如下:

private void startRecord() {
//创建录音对象
 mRecorder = new MediaRecorder();

mRecorder.setAudioSource(MediaRecorder.AudioSource.MIC);
mRecorder.setAudioChannels(1);
mRecorder.setAudioSamplingRate(1000);
mRecorder.setOutputFormat(MediaRecorder.OutputFormat.THREE_GPP);
mRecorder.setAudioEncoder(MediaRecorder.AudioEncoder.AMR_NB);
File sample = new File(Environment.getExternalStorageDirectory().toString()
+ "/SoundRecorder");
if (!sample.exists()) {
sample.mkdirs();
}

if (!sample.canWrite()) {
sample = new File("sdcard/sdcard");
}
file = new File(sample, "fang.aac");
//设置文件存储位置
 mRecorder.setOutputFile(file.getAbsolutePath());
try {
mRecorder.prepare();
} catch (IOException e) {
e.printStackTrace();
mRecorder.reset();
mRecorder.release();
mRecorder = null;
Toast.makeText(getApplicationContext(), "exception", Toast.LENGTH_SHORT).show();
return;
}
mRecorder.start();

//记录录音开始时间
mSampleStart = System.currentTimeMillis();
//更新ui
updateTimeView();

}

停止录音代码如下

private void stopRecord(){
if (mRecorder == null){
return;
}
mHandler.removeCallbacks(updateTime);

mRecorder.stop();
mRecorder.reset();
mRecorder.release();
mSampleStart = 0;
mRecorder = null;

}

<2>，播放录音playbutton

播放录音代码如下：

private void playRecord(){

mPlayer = new MediaPlayer();

try {
mPlayer.setDataSource(file.getAbsolutePath());

mPlayer.prepare();
mPlayer.start();
} catch (IOException e) {
e.printStackTrace();
}

}

<3>，录音过程中检测分贝的方法为：

mRecorder.getMaxAmplitude()

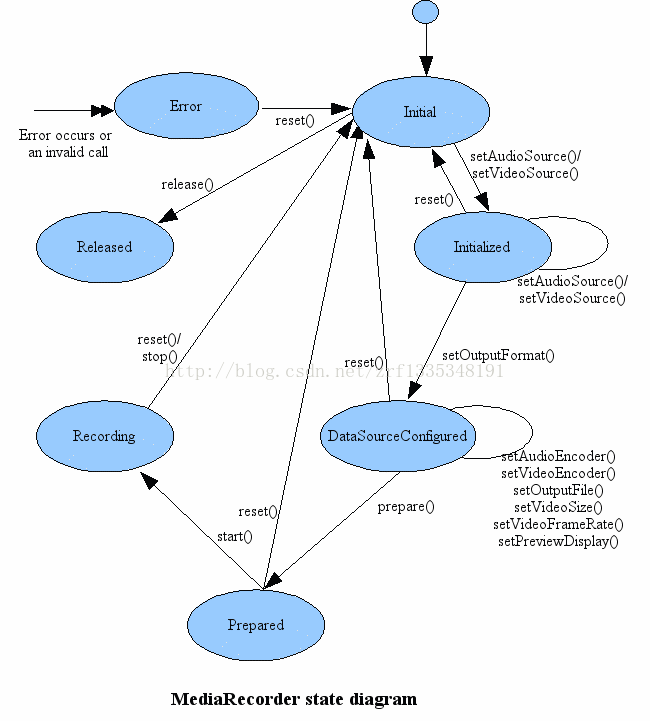

接下来贴出一张Android源码中关于录音频/视频的流程图，有需要的快点儿mark一下吧



至于中止和继续录音，系统应用有可以使用的方法，但是不供三方应用使用，所以需要自己实现，其中涉及到编解码的问题，下篇再续！！！

文章到此，基本上录音按钮的功能就分析完毕了。

接下来做个demo来验证下录音按钮的功能

----------------------------
