自定义圆形头像CircleImageView的使用和源码分析

编辑推荐：稀土掘金，这是一个针对技术开发者的一个应用，你可以在掘金上获取最新最优质的技术干货，不仅仅是Android知识、前端、后端以至于产品和设计都有涉猎，想成为全栈工程师的朋友不要错过！

原文出处：http://blog.csdn.net/zhoubin1992/article/details/47258639

本文分为三大部分：

CircleImageView的使用

CircleImageView源码分析

Android自定义View总结

CircleImageView项目源码下载：
https://github.com/hdodenhof/CircleImageView

打开源码会发现主要就是一个继承了ImageView 的类——CircleImageView .java，代码优雅精致，效果很nice。下面会进行源码分析，让我加深了不少Canvas、BitmapShader、Matrix相关知识。

CircleImageView的使用

我这里一步步展示使用步骤，记录下当时遇到的问题。

按照上面的地址下载，项目文件名CircleImageView-master。目录下的circleimageview为库文件，sample为官方demo，使用fragment比较繁琐。这里我自己新建demo学会使用。

新建一个Android项目CircleImageViewDemo_1，复制上一步circleimageview文件夹里的CircleImageView.java到CircleImageViewDemo_1中。

CircleImageView.java地址：

CircleImageView-master\circleimageview\src\main\java\de\hdodenhof\circleimageview

项目src中：

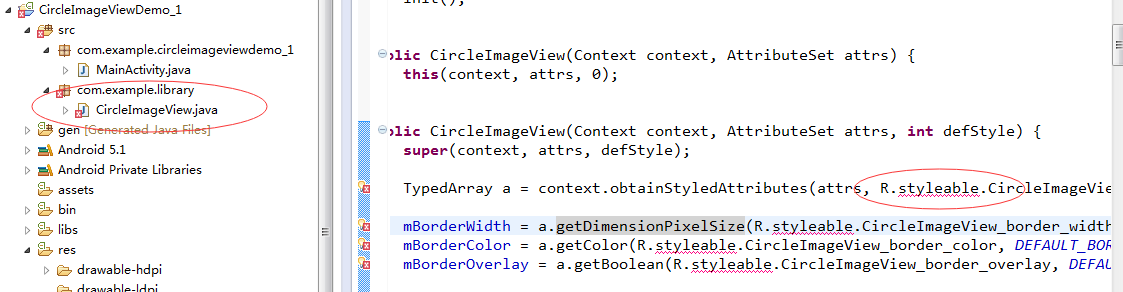

此时会发现CircleImageView.java里报错，出错为没有R.styleable.CircleImageView。这是因为我们缺少自定义View的属性attrs.xml。在CircleImageView-master中找到attrs.xml并复制到项目里的res/values下。错误消失。

attrs.xml地址：

CircleImageView-master\circleimageview\src\main\res\values

<?xml version="1.0" encoding="utf-8"?>
<resources>
<declare-styleable name="CircleImageView">
<attr name="border_width" format="dimension" />
<attr name="border_color" format="color" />
<attr name="border_overlay" format="boolean" />
</declare-styleable>
</resources>



4 接下来就要在activity_main.xml里使用CircleImageView了。我仿照官方demo进行layout布局，同时引用官方图片。

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context="com.example.circleimageviewdemo_1.MainActivity" >

<RelativeLayout
android:layout_width="match_parent"
android:layout_height="0dp"
android:layout_weight="1"
android:padding="@dimen/base_p
1a106
adding"
android:background="@color/light">

<com.example.library.CircleImageView
android:layout_width="160dp"
android:layout_height="160dp"
android:layout_centerInParent="true"
android:src="@drawable/hugh"
app:border_width="2dp"
app:border_color="@color/dark" />

</RelativeLayout>

<RelativeLayout
android:layout_width="match_parent"
android:layout_height="0dp"
android:layout_weight="1"
android:padding="@dimen/base_padding"
android:background="@color/dark">

<com.example.library.CircleImageView
android:layout_width="160dp"
android:layout_height="160dp"
android:layout_centerInParent="true"
android:src="@drawable/hugh"
app:border_width="2dp"
app:border_color="@color/light" />

</RelativeLayout>

</LinearLayout>

注意两点：

在xml布局文件中，声明我们的自定义View，路径要正确。

com.example.library.CircleImageView

一定要引入命名空间，xmlns:app=”http://schemas.android.com/apk/res-auto”，不然无法使用自定义属性。

MainActivity里不用修改，因为我直接在XML里面用src设置了图片，你也可以在MainActivity中用setImageXXX设置。直接运行看效果。

总结下CircleImageView的使用：

将CircleImageView.java拷贝到项目工程中

attrs.xml拷贝到res/values/目录下

在布局文件中声明自定义View，一定要引入命名空间xmlns:app=”http://schemas.android.com/apk/res-auto”。

Demo下载：
http://download.csdn.net/detail/zhoubin1992/8956647

CircleImageView源码分析

一直很好奇这个开源库是怎么自定义圆形ImageView，结果最近花了很多功夫进行分析，现在也非常迫切想整理出来，希望能帮到一些人。我也看了网络上的一些源码分析，有些分析是错误的会误导大家，有些说的不详细还是无法理解。

首先我先总结下CircleImageView的主要流程，让大家有个整体把握。然后再一步步进入源码分析。

CircleImageView的主要流程：

1. 首先通过setImageXxx()方法设置图片Bitmap；

2. 进入构造函数CircleImageView()获取自定义参数，以及调用setup()函数；

3. 进入setup()函数（非常关键），进行图片画笔边界画笔(Paint)一些重绘参数初始化：构建渲染器BitmapShader用Bitmap来填充绘制区域,设置样式和内外圆半径计算等，以及调用updateShaderMatrix()函数和 invalidate()函数；

4. 进入updateShaderMatrix()函数，计算缩放比例和平移，设置BitmapShader的Matrix参数等；

5. 触发ondraw()函数完成最终的绘制。使用配置好的Paint先画出绘制内圆形来以后再画边界圆形。

下面来详细分析一下源码：

1. 首先从项目里调用CircleImageView开始分析，我们要么在XML里面用src，要么调用CircleImageView的setImageXXX()方法设置图片。那我们的源码的运行入口在哪里呢，是从构造函数CircleImageView()开始呢还是从setImageXXX()开始？一开始就卡壳了。一开始我以为是从构造函数CircleImageView()开始跑，结果分析下来发现并不会进入setup();所以这是行不通的，那接下来就要论证是不是从setImageXXX()开始呢？我的方法是分别在两者进行System.out.println测试，看看谁先执行。测试结果会发现是从setImageXXX()开始。



那我们看下源码：

/**
* 以下四个函数都是
* 复写ImageView的setImageXxx()方法
* 注意这个函数先于构造函数调用之前调用
* @param bm
*/
@Override
public void setImageBitmap(Bitmap bm) {
super.setImageBitmap(bm);
mBitmap = bm;
setup();
}

@Override
public void setImageDrawable(Drawable drawable) {
super.setImageDrawable(drawable);
mBitmap = getBitmapFromDrawable(drawable);
System.out.println("setImageDrawable -- setup");
setup();
}

@Override
public void setImageResource(@DrawableRes int resId) {
super.setImageResource(resId);
mBitmap = getBitmapFromDrawable(getDrawable());
setup();
}

@Override
public void setImageURI(Uri uri) {
super.setImageURI(uri);
mBitmap = getBitmapFromDrawable(getDrawable());
setup();
}

看上面代码会发现，四个函数都是获取图片Bitmap，调用setup()。

接下来那我们查看setup()源码：

//因为mReady默认值为false,所以第一次进这个函数的时候if语句为真进入括号体内
//设置mSetupPending为true然后直接返回，后面的代码并没有执行。
if (!mReady) {
mSetupPending = true;
return;
}



会发现第一次进入时，第一个if语句为真，进入括号体内设置mSetupPending为true然后直接返回，后面的代码并没有执行。为什么要这样设置mReady和mSetupPending呢不执行下面的代码呢，不要急，后面再解释。

2. 接下来我们会进入构造函数CircleImageView()。查看源码：

/**
* 构造函数
*/
public CircleImageView(Context context, AttributeSet attrs, int defStyle) {
super(context, attrs, defStyle);
//通过obtainStyledAttributes 获得一组值赋给 TypedArray（数组） , 这一组值来自于res/values/attrs.xml中的name="CircleImageView"的declare-styleable中。
TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.CircleImageView, defStyle, 0);
//通过TypedArray提供的一系列方法getXXXX取得我们在xml里定义的参数值；
// 获取边界的宽度
mBorderWidth = a.getDimensionPixelSize(R.styleable.CircleImageView_border_width, DEFAULT_BORDER_WIDTH);
// 获取边界的颜色
mBorderColor = a.getColor(R.styleable.CircleImageView_border_color, DEFAULT_BORDER_COLOR);
mBorderOverlay = a.getBoolean(R.styleable.CircleImageView_border_overlay, DEFAULT_BORDER_OVERLAY);
//调用 recycle() 回收TypedArray,以便后面重用
a.recycle();
System.out.println("CircleImageView -- 构造函数");
init();
}

分析上面代码会发现很简单，就是首先通过TypedArray获取自定义参数，再调用init()函数：

/**
* 作用就是保证第一次执行setup函数里下面代码要在构造函数执行完毕时调用
*/
private void init() {
//在这里ScaleType被强制设定为CENTER_CROP，就是将图片水平垂直居中，进行缩放。
super.setScaleType(SCALE_TYPE);
mReady = true;

if (mSetupPending) {
setup();
mSetupPending = false;
}
}

因为在前面mSetupPending为真，则执行setup()，而且这里mReady 也为true，所以会执行setup()下面的代码。为什么要这样设置mSetupPending和mReady呢？

这是因为第一次进入setImageXXX()时候，我们无法获取自定义参数值，所以setup()下面的代码无法绘制我们想要的样式而是默认样式。而获取自定义参数只能在构造函数里，这样我们就能明白大神作者的意图了，通过设置mSetupPending和mReady控制第一次执行setup函数里下面代码要在构造函数执行完毕时。再者如果用户再进行setImageXXX()设置图片的话，就直接会执行setup()下面的代码，因为这之后mReady一直为true。

3 说了这么多，我们来看看setup()下面的代码到底是啥？没错，它就是这么酷炫，很关键：

/**
* 这个函数很关键，进行图片画笔边界画笔(Paint)一些重绘参数初始化：
* 构建渲染器BitmapShader用Bitmap来填充绘制区域,设置样式以及内外圆半径计算等，
* 以及调用updateShaderMatrix()函数和 invalidate()函数；
*/
private void setup() {
//因为mReady默认值为false,所以第一次进这个函数的时候if语句为真进入括号体内
//设置mSetupPending为true然后直接返回，后面的代码并没有执行。
if (!mReady) {
mSetupPending = true;
return;
}
//防止空指针异常
if (mBitmap == null) {
return;
}
// 构建渲染器，用mBitmap来填充绘制区域 ，参数值代表如果图片太小的话 就直接拉伸
mBitmapShader = new BitmapShader(mBitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
// 设置图片画笔反锯齿
mBitmapPaint.setAntiAlias(true);
// 设置图片画笔渲染器
mBitmapPaint.setShader(mBitmapShader);
// 设置边界画笔样式
mBorderPaint.setStyle(Paint.Style.STROKE);
mBorderPaint.setAntiAlias(true);
mBorderPaint.setColor(mBorderColor);    //画笔颜色
mBorderPaint.setStrokeWidth(mBorderWidth);//画笔边界宽度
//这个地方是取的原图片的宽高
mBitmapHeight = mBitmap.getHeight();
mBitmapWidth = mBitmap.getWidth();
// 设置含边界显示区域，取的是CircleImageView的布局实际大小，为方形，查看xml也就是160dp(240px)  getWidth得到是某个view的实际尺寸
mBorderRect.set(0, 0, getWidth(), getHeight());
//计算 圆形带边界部分（外圆）的最小半径，取mBorderRect的宽高减去一个边缘大小的一半的较小值（这个地方我比较纳闷为什么求外圆半径需要先减去一个边缘大小）
mBorderRadius = Math.min((mBorderRect.height() - mBorderWidth) / 2, (mBorderRect.width() - mBorderWidth) / 2);
// 初始图片显示区域为mBorderRect（CircleImageView的布局实际大小）
mDrawableRect.set(mBorderRect);
if (!mBorderOverlay) {
//demo里始终执行
//通过inset方法  使得图片显示的区域从mBorderRect大小上下左右内移边界的宽度形成区域，查看xml边界宽度为2dp（3px）,所以方形边长为就是160-4=156dp(234px)
mDrawableRect.inset(mBorderWidth, mBorderWidth);
}
//这里计算的是内圆的最小半径，也即去除边界宽度的半径
mDrawableRadius = Math.min(mDrawableRect.height() / 2, mDrawableRect.width() / 2);
//设置渲染器的变换矩阵也即是mBitmap用何种缩放形式填充
updateShaderMatrix();
//手动触发ondraw()函数 完成最终的绘制
invalidate();
}

上面代码注释我写的很详细不再一步步解释了，进行图片画笔边界画笔(Paint)一些重绘参数初始化：构建渲染器BitmapShader用Bitmap来填充绘制区域,设置样式以及内外圆半径计算等，以及调用updateShaderMatrix()函数和 invalidate()函数。

这里关于半径的计算，我画图举个例子：CircleImageView的布局宽高度均为160，边界的宽度为10如图所示：



那么去除边界宽度的内圆半径为70，带边界部分的外圆半径为75。

4 根据上面，接下来进入updateShaderMatrix()函数，查看源码：

/**
* 这个函数为设置BitmapShader的Matrix参数，设置最小缩放比例，平移参数。
* 作用：保证图片损失度最小和始终绘制图片正中央的那部分
*/
private void updateShaderMatrix() {
float scale;
float dx = 0;
float dy = 0;

mShaderMatrix.set(null);
// 这里不好理解 这个不等式也就是(mBitmapWidth / mDrawableRect.width()) > (mBitmapHeight / mDrawableRect.height())
//取最小的缩放比例
if (mBitmapWidth * mDrawableRect.height() > mDrawableRect.width() * mBitmapHeight) {
//y轴缩放 x轴平移 使得图片的y轴方向的边的尺寸缩放到图片显示区域（mDrawableRect）一样）
scale = mDrawableRect.height() / (float) mBitmapHeight;
dx = (mDrawableRect.width() - mBitmapWidth * scale) * 0.5f;
} else {
//x轴缩放 y轴平移 使得图片的x轴方向的边的尺寸缩放到图片显示区域（mDrawableRect）一样）
scale = mDrawableRect.width() / (float) mBitmapWidth;
dy = (mDrawableRect.height() - mBitmapHeight * scale) * 0.5f;
}
// shaeder的变换矩阵，我们这里主要用于放大或者缩小。
mShaderMatrix.setScale(scale, scale);
// 平移
mShaderMatrix.postTranslate((int) (dx + 0.5f) + mDrawableRect.left, (int) (dy + 0.5f) + mDrawableRect.top);
// 设置变换矩阵
mBitmapShader.setLocalMatrix(mShaderMatrix);
}

通过updateShaderMatrix函数设置BitmapShader的Matrix参数，对图片mBitmap位置用何种缩放平移形式填充。

if判断语句里

mBitmapWidth * mDrawableRect.height() > mDrawableRect.width() * mBitmapHeight写成(mBitmapWidth / mDrawableRect.width()) > (mBitmapHeight / mDrawableRect.height())

更好理解。

目的是用最小的缩放比例，使得图片的某个方向的边的尺寸缩放到图片显示区域（mDrawableRect）一样。做到了图片损失度最小。同时scale保证Bitmap的宽或高和目标区域一致，那么高或宽就需要进行位移，使得Bitmap居中。这里写得很nice。

5 现在万事俱备，只欠ondraw()了。接着上面再setup()最后会调用invalidate()函数触发ondraw()函数完成最终的绘制。查看源码：

@Override
protected void onDraw(Canvas canvas) {
//如果图片不存在就不画
if (getDrawable() == null) {
return;
}
//绘制内圆形，参数内圆半径，图片画笔为mBitmapPaint
canvas.drawCircle(getWidth() / 2, getHeight() / 2, mDrawableRadius, mBitmapPaint);
//如果圆形边缘的宽度不为0 我们还要绘制带边界的外圆形 参数外圆半径，边界画笔为mBorderPaint
if (mBorderWidth != 0) {
canvas.drawCircle(getWidth() / 2, getHeight() / 2, mBorderRadius, mBorderPaint);
}
}

使用配置好的mBitmapPaint和mBorderPaint先画出绘制内圆形来以后再画边界圆形。源码还有一些自定义设置样式函数，很简单。

大功告成，是不是觉得思路比较简单，精致干练。

我总结下源码的精致之处：

流程控制的比较严谨，比如setup函数的使用
updateShaderMatrix保证图片损失度最小和始终绘制图片正中央的那部分
作者思路是画圆用渲染器位图填充，而不是把Bitmap重绘切割成一个圆形图片。

附上完整源码：

package com.example.library;

import com.example.circleimageviewdemo_1.R;

import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Bitmap;
import android.graphics.BitmapShader;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.ColorFilter;
import android.graphics.Matrix;
import android.graphics.Paint;
import android.graphics.RectF;
import android.graphics.Shader;
import android.graphics.drawable.BitmapDrawable;
import android.graphics.drawable.ColorDrawable;
import android.graphics.drawable.Drawable;
import android.net.Uri;
import android.support.annotation.ColorRes;
import android.support.annotation.DrawableRes;
import android.util.AttributeSet;
import android.widget.ImageView;
/**
* 流程控制的比较严谨，比如setup函数的使用
* updateShaderMatrix保证图片损失度最小和始终绘制图片正中央的那部分
* 作者思路是画圆用渲染器位图填充，而不是把Bitmap重绘切割成一个圆形图片。
*/
public class CircleImageView extends ImageView {
//缩放类型
private static final ScaleType SCALE_TYPE = ScaleType.CENTER_CROP;
private static final Bitmap.Config BITMAP_CONFIG = Bitmap.Config.ARGB_8888;
private static final int COLORDRAWABLE_DIMENSION = 2;
// 默认边界宽度
private static final int DEFAULT_BORDER_WIDTH = 0;
// 默认边界颜色
private static final int DEFAULT_BORDER_COLOR = Color.BLACK;
private static final boolean DEFAULT_BORDER_OVERLAY = false;

private final RectF mDrawableRect = new RectF();
private final RectF mBorderRect = new RectF();

private final Matrix mShaderMatrix = new Matrix();
//这个画笔最重要的是关联了mBitmapShader 使canvas在执行的时候可以切割原图片(mBitmapShader是关联了原图的bitmap的)
private final Paint mBitmapPaint = new Paint();
//这个描边，则与本身的原图bitmap没有任何关联，
private final Paint mBorderPaint = new Paint();
//这里定义了 圆形边缘的默认宽度和颜色
private int mBorderColor = DEFAULT_BORDER_COLOR;
private int mBorderWidth = DEFAULT_BORDER_WIDTH;

private Bitmap mBitmap;
private BitmapShader mBitmapShader; // 位图渲染
private int mBitmapWidth;   // 位图宽度
private int mBitmapHeight;  // 位图高度

private float mDrawableRadius;// 图片半径
private float mBorderRadius;// 带边框的的图片半径

private ColorFilter mColorFilter;
//初始false
private boolean mReady;
private boolean mSetupPending;
private boolean mBorderOverlay;
//构造函数
public CircleImageView(Context context) {
super(context);
init();
}
//构造函数
public CircleImageView(Context context, AttributeSet attrs) {
this(context, attrs, 0);
}
/**
* 构造函数
*/
public CircleImageView(Context context, AttributeSet attrs, int defStyle) {
super(context, attrs, defStyle);
//通过obtainStyledAttributes 获得一组值赋给 TypedArray（数组） , 这一组值来自于res/values/attrs.xml中的name="CircleImageView"的declare-styleable中。
TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.CircleImageView, defStyle, 0);
//通过TypedArray提供的一系列方法getXXXX取得我们在xml里定义的参数值；
// 获取边界的宽度
mBorderWidth = a.getDimensionPixelSize(R.styleable.CircleImageView_border_width, DEFAULT_BORDER_WIDTH);
// 获取边界的颜色
mBorderColor = a.getColor(R.styleable.CircleImageView_border_color, DEFAULT_BORDER_COLOR);
mBorderOverlay = a.getBoolean(R.styleable.CircleImageView_border_overlay, DEFAULT_BORDER_OVERLAY);
//调用 recycle() 回收TypedArray,以便后面重用
a.recycle();
System.out.println("CircleImageView -- 构造函数");
init();
}
/**
* 作用就是保证第一次执行setup函数里下面代码要在构造函数执行完毕时调用
*/
private void init() {
//在这里ScaleType被强制设定为CENTER_CROP，就是将图片水平垂直居中，进行缩放。
super.setScaleType(SCALE_TYPE);
mReady = true;

if (mSetupPending) {
setup();
mSetupPending = false;
}
}

@Override
public ScaleType getScaleType() {
return SCALE_TYPE;
}
/**
* 这里明确指出 此种imageview 只支持CENTER_CROP 这一种属性
*
* @param scaleType
*/
@Override
public void setScaleType(ScaleType scaleType) {
if (scaleType != SCALE_TYPE) {
throw new IllegalArgumentException(String.format("ScaleType %s not supported.", scaleType));
}
}

@Override
public void setAdjustViewBounds(boolean adjustViewBounds) {
if (adjustViewBounds) {
throw new IllegalArgumentException("adjustViewBounds not supported.");
}
}

@Override
protected void onDraw(Canvas canvas) {
//如果图片不存在就不画
if (getDrawable() == null) {
return;
}
//绘制内圆形 图片 画笔为mBitmapPaint
canvas.drawCircle(getWidth() / 2, getHeight() / 2, mDrawableRadius, mBitmapPaint);
//如果圆形边缘的宽度不为0 我们还要绘制带边界的外圆形 边界画笔为mBorderPaint
if (mBorderWidth != 0) {
canvas.drawCircle(getWidth() / 2, getHeight() / 2, mBorderRadius, mBorderPaint);
}
}

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
setup();
}

public int getBorderColor() {
return mBorderColor;
}

public void setBorderColor(int borderColor) {
if (borderColor == mBorderColor) {
return;
}

mBorderColor = borderColor;
mBorderPaint.setColor(mBorderColor);
invalidate();
}

public void setBorderColorResource(@ColorRes int borderColorRes) {
setBorderColor(getContext().getResources().getColor(borderColorRes));
}

public int getBorderWidth() {
return mBorderWidth;
}

public void setBorderWidth(int borderWidth) {
if (borderWidth == mBorderWidth) {
return;
}

mBorderWidth = borderWidth;
setup();
}

public boolean isBorderOverlay() {
return mBorderOverlay;
}

public void setBorderOverlay(boolean borderOverlay) {
if (borderOverlay == mBorderOverlay) {
return;
}

mBorderOverlay = borderOverlay;
setup();
}

/**
* 以下四个函数都是
* 复写ImageView的setImageXxx()方法
* 注意这个函数先于构造函数调用之前调用
* @param bm
*/
@Override
public void setImageBitmap(Bitmap bm) {
super.setImageBitmap(bm);
mBitmap = bm;
setup();
}

@Override
public void setImageDrawable(Drawable drawable) {
super.setImageDrawable(drawable);
mBitmap = getBitmapFromDrawable(drawable);
System.out.println("setImageDrawable -- setup");
setup();
}

@Override
public void setImageResource(@DrawableRes int resId) {
super.setImageResource(resId);
mBitmap = getBitmapFromDrawable(getDrawable());
setup();
}

@Override
public void setImageURI(Uri uri) {
super.setImageURI(uri);
mBitmap = getBitmapFromDrawable(getDrawable());
setup();
}

@Override
public void setColorFilter(ColorFilter cf) {
if (cf == mColorFilter) {
return;
}

mColorFilter = cf;
mBitmapPaint.setColorFilter(mColorFilter);
invalidate();
}
/**
* Drawable转Bitmap
* @param drawable
* @return
*/
private Bitmap getBitmapFromDrawable(Drawable drawable) {
if (drawable == null) {
return null;
}

if (drawable instanceof BitmapDrawable) {
//通常来说 我们的代码就是执行到这里就返回了。返回的就是我们最原始的bitmap
return ((BitmapDrawable) drawable).getBitmap();
}

try {
Bitmap bitmap;

if (drawable instanceof ColorDrawable) {
bitmap = Bitmap.createBitmap(COLORDRAWABLE_DIMENSION, COLORDRAWABLE_DIMENSION, BITMAP_CONFIG);
} else {
bitmap = Bitmap.createBitmap(drawable.getIntrinsicWidth(), drawable.getIntrinsicHeight(), BITMAP_CONFIG);
}

Canvas canvas = new Canvas(bitmap);
drawable.setBounds(0, 0, canvas.getWidth(), canvas.getHeight());
drawable.draw(canvas);
return bitmap;
} catch (OutOfMemoryError e) {
return null;
}
}
/**
* 这个函数很关键，进行图片画笔边界画笔(Paint)一些重绘参数初始化：
* 构建渲染器BitmapShader用Bitmap来填充绘制区域,设置样式以及内外圆半径计算等，
* 以及调用updateShaderMatrix()函数和 invalidate()函数；
*/
private void setup() {
//因为mReady默认值为false,所以第一次进这个函数的时候if语句为真进入括号体内
//设置mSetupPending为true然后直接返回，后面的代码并没有执行。
if (!mReady) {
mSetupPending = true;
return;
}
//防止空指针异常
if (mBitmap == null) {
return;
}
// 构建渲染器，用mBitmap位图来填充绘制区域 ，参数值代表如果图片太小的话 就直接拉伸
mBitmapShader = new BitmapShader(mBitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
// 设置图片画笔反锯齿
mBitmapPaint.setAntiAlias(true);
// 设置图片画笔渲染器
mBitmapPaint.setShader(mBitmapShader);
// 设置边界画笔样式
mBorderPaint.setStyle(Paint.Style.STROKE);//设画笔为空心
mBorderPaint.setAntiAlias(true);
mBorderPaint.setColor(mBorderColor);    //画笔颜色
mBorderPaint.setStrokeWidth(mBorderWidth);//画笔边界宽度
//这个地方是取的原图片的宽高
mBitmapHeight = mBitmap.getHeight();
mBitmapWidth = mBitmap.getWidth();
// 设置含边界显示区域，取的是CircleImageView的布局实际大小，为方形，查看xml也就是160dp(240px)  getWidth得到是某个view的实际尺寸
mBorderRect.set(0, 0, getWidth(), getHeight());
//计算 圆形带边界部分（外圆）的最小半径，取mBorderRect的宽高减去一个边缘大小的一半的较小值（这个地方我比较纳闷为什么求外圆半径需要先减去一个边缘大小）
mBorderRadius = Math.min((mBorderRect.height() - mBorderWidth) / 2, (mBorderRect.width() - mBorderWidth) / 2);
// 初始图片显示区域为mBorderRect（CircleImageView的布局实际大小）
mDrawableRect.set(mBorderRect);
if (!mBorderOverlay) {
//demo里始终执行
//通过inset方法  使得图片显示的区域从mBorderRect大小上下左右内移边界的宽度形成区域，查看xml边界宽度为2dp（3px）,所以方形边长为就是160-4=156dp(234px)
mDrawableRect.inset(mBorderWidth, mBorderWidth);
}
//这里计算的是内圆的最小半径，也即去除边界宽度的半径
mDrawableRadius = Math.min(mDrawableRect.height() / 2, mDrawableRect.width() / 2);
//设置渲染器的变换矩阵也即是mBitmap用何种缩放形式填充
updateShaderMatrix();
//手动触发ondraw()函数 完成最终的绘制
invalidate();
}
/**
* 这个函数为设置BitmapShader的Matrix参数，设置最小缩放比例，平移参数。
* 作用：保证图片损失度最小和始终绘制图片正中央的那部分
*/
private void updateShaderMatrix() {
float scale;
float dx = 0;
float dy = 0;

mShaderMatrix.set(null);
// 这里不好理解 这个不等式也就是(mBitmapWidth / mDrawableRect.width()) > (mBitmapHeight / mDrawableRect.height())
//取最小的缩放比例
if (mBitmapWidth * mDrawableRect.height() > mDrawableRect.width() * mBitmapHeight) {
//y轴缩放 x轴平移 使得图片的y轴方向的边的尺寸缩放到图片显示区域（mDrawableRect）一样）
scale = mDrawableRect.height() / (float) mBitmapHeight;
dx = (mDrawableRect.width() - mBitmapWidth * scale) * 0.5f;
} else {
//x轴缩放 y轴平移 使得图片的x轴方向的边的尺寸缩放到图片显示区域（mDrawableRect）一样）
scale = mDrawableRect.width() / (float) mBitmapWidth;
dy = (mDrawableRect.height() - mBitmapHeight * scale) * 0.5f;
}
// shaeder的变换矩阵，我们这里主要用于放大或者缩小。
mShaderMatrix.setScale(scale, scale);
// 平移
mShaderMatrix.postTranslate((int) (dx + 0.5f) + mDrawableRect.left, (int) (dy + 0.5f) + mDrawableRect.top);
// 设置变换矩阵
mBitmapShader.setLocalMatrix(mShaderMatrix);
}

}

Android自定义View总结

步骤

1. 自定义View的属性

2. 继承View，重写构造函数，获取我们自定义的属性值

3. 重写onMesure()方法

4. 重写onDraw()方法
