STK Component Insight3D控件-WPF方式
2016-11-05 20:30
148 查看
STK Component Insight3D控件是用来三维显示的,在使用Visual Studio进行客户端程序开发时,使用Winform和Wpf的时候,两者加载Insight3D控件的步骤是略有区别的。本文简要介绍使用Windows WPF(C#)方式加载STK Component Insight3D控件的步骤。
本文使用Visual Studio 2010作为开发环境。
在解决方案资源管理中,右键工程TestInsight3D,点击属性,在属性窗口“应用程序”-目标框架选项中,将.Net Framework 4 Client Profile更改为.Net Framework 4。
本文中使用x86版本的Insight3D控件,因此应将工程改为x86的配置。在菜单栏“生成-配置管理器”中,将项目的平台更改为“x86”,如果没有则新建平台,新建平台的类型为x86。
在项目配置文件app.config中,将其改为如下代码:
此外,Insight3D控件是WinForm形式,因此,为在WPF中使用WinForm控件,需要添加WindowsFormsIntegration程序集。右键“引用”-添加引用-程序集,在列表中选择WindowsFormsIntegration,然后点击“确定”。
如果使用的STK Component为未破解的话,则还需要license文件,如果为破解版本则忽略此步骤。license文件以.lic为拓展名,将其放置在Assemblies文件夹中。右键工程-添加-现有项,浏览到Assemblies文件,将licenses.licx文件(注意不是.lic文件)添加到工程中。
XAML窗口中,首先添加对STK.Foundation.Graphics程序集的命名空间引用,输入xmlns,在自动弹出的命名空间选项中选择AGI.Foundation.Graphics(AGI.Foundation.Graphics)命名空间,见下图。命名空间取名为Comp(可任意设置)。
然后添加Insight3D控件,控件名称为Insight3D1,以便后续代码中引用此控件。具体xaml代码如下:
项目生成后,按F5运行,即可正常启动加载Insight3D控件,如下图:
本文给出的例子仅仅是如何使用Wpf方式加载Insight3D控件,后面具体在此控件中添加更进一步的功能,如飞行器的轨迹显示、地面站显示、图标显示等等请参考Help文档中相关说明,也可参见其提供的例子(Example文件夹下的HowTo工程),见下图,里面针对每个功能都直接提供了相关代码,可直接照搬。
本文使用Visual Studio 2010作为开发环境。
Visual Studio设置
为了使得在Visual Studio中加载Insight3D控件,Visual Studio需要正确的设置,运行STK Component软件包下的vcredist_x86.exe ,如果是64位系统的话,还需运行vcredist_x64.exe 。新建Visual Studio WPF工程
打开Visual Studio,新建Wpf工程项目(文件-新建-项目-Visual C#-WPF应用程序)。选择.Net FrameWork 4作为工程配置,设定项目名称为TestInsight3D(可任意设置)。新创建的工程如下图。在解决方案资源管理中,右键工程TestInsight3D,点击属性,在属性窗口“应用程序”-目标框架选项中,将.Net Framework 4 Client Profile更改为.Net Framework 4。
本文中使用x86版本的Insight3D控件,因此应将工程改为x86的配置。在菜单栏“生成-配置管理器”中,将项目的平台更改为“x86”,如果没有则新建平台,新建平台的类型为x86。
在项目配置文件app.config中,将其改为如下代码:
<configuration> <startup useLegacyV2RuntimeActivationPolicy="true"> <supportedRuntime version="v4.0"/> </startup> </configuration>
添加引用文件
为项目添加STK Compon引用。右键“引用”-添加引用-浏览,导航到文件路径(STK Component的软件包目录Assemblies文件夹),选择程序集DLL文件AGI.Foundation.Graphics.dll ,然后点击“确定”。此工程项目涉及到的程序集较少,如果涉及较多的话,应该添加其他相应的程序集(DLL)。此外,Insight3D控件是WinForm形式,因此,为在WPF中使用WinForm控件,需要添加WindowsFormsIntegration程序集。右键“引用”-添加引用-程序集,在列表中选择WindowsFormsIntegration,然后点击“确定”。
如果使用的STK Component为未破解的话,则还需要license文件,如果为破解版本则忽略此步骤。license文件以.lic为拓展名,将其放置在Assemblies文件夹中。右键工程-添加-现有项,浏览到Assemblies文件,将licenses.licx文件(注意不是.lic文件)添加到工程中。
添加控件Insight3D

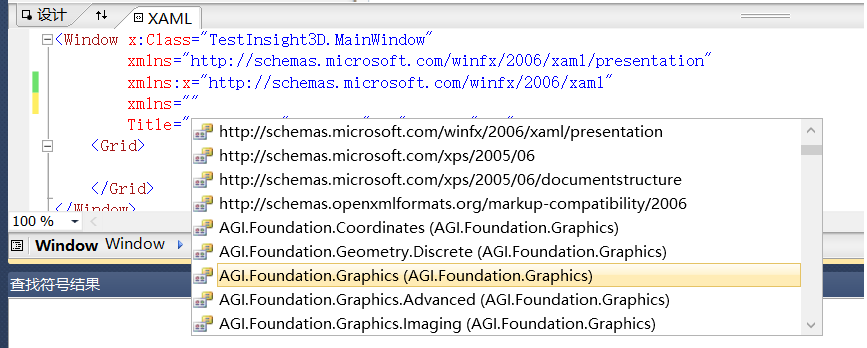

项目中,MainWindow.xaml为程序主窗口GUI,双击后,显示两个编辑界面:GUI窗口和XAML窗口。XAML窗口使用xml语言的方式添加控件,GUI窗口及时显示效果。XAML窗口中,首先添加对STK.Foundation.Graphics程序集的命名空间引用,输入xmlns,在自动弹出的命名空间选项中选择AGI.Foundation.Graphics(AGI.Foundation.Graphics)命名空间,见下图。命名空间取名为Comp(可任意设置)。
然后添加Insight3D控件,控件名称为Insight3D1,以便后续代码中引用此控件。具体xaml代码如下:
<Window x:Class="TestInsight3D.MainWindow" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" xmlns:Comp="clr-namespace:AGI.Foundation.Graphics;assembly=AGI.Foundation.Graphics" Title="MainWindow" Height="350" Width="525"> <Grid> <WindowsFormsHost> <Comp:Insight3D Name="Insight3D1"></Comp:Insight3D> </WindowsFormsHost> </Grid> </Window>
项目生成后,按F5运行,即可正常启动加载Insight3D控件,如下图:
小结
本文大部分内容可参考STK Component的Help文档Getting Started部分。本文给出的例子仅仅是如何使用Wpf方式加载Insight3D控件,后面具体在此控件中添加更进一步的功能,如飞行器的轨迹显示、地面站显示、图标显示等等请参考Help文档中相关说明,也可参见其提供的例子(Example文件夹下的HowTo工程),见下图,里面针对每个功能都直接提供了相关代码,可直接照搬。
