Skyline系列软件的安装和使用

Skyline是一款优秀的三维GIS领域内的软件，相比于GoogleEarth，它的应用场景更侧重于行业内应用。目前Skyline的整个软件体包含了以下几种：

（1） TerraBuilder：主要用来生成地形数据

（2）TerraExplorer：主要用来浏览生成好的场景数据

（3）TerraGate：主要用来发布生成好的场景数据（包括地形和模型数据）

本文主要记录一下Skyline这些软件的配置安装。

安装

TerraBuilder和TerraExplorer的安装比较简单，直接双击setup.exe，一直下一步即可。TerraGate的安装过程中可能会出现下面的问题：



这是因为TerraGate是用来发布服务的，需要使用Windows的IIS服务，所以我们需要安装前首先开启Windows的IIS服务，开启方式也比较简单，在控制面板中选择安装卸载程序：

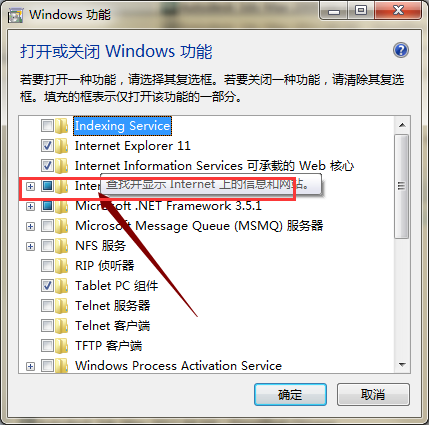

在选择和打开Windows服务中，勾选如下的选项



点击确定之后即可，等待IIS服务安装完成，之后再安装TerraGate软件。

配置安装许可

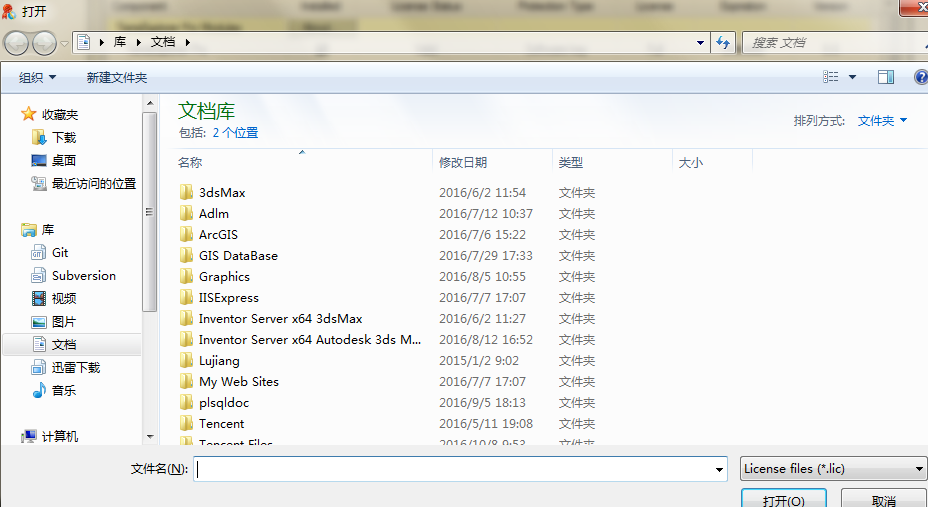

软件安装完成之后需要配置许可文件，可以在开始菜单中打开许可配置管理器，打开之后选择lic文件就可以了

软件的使用和配置

（1） TerraBuilder

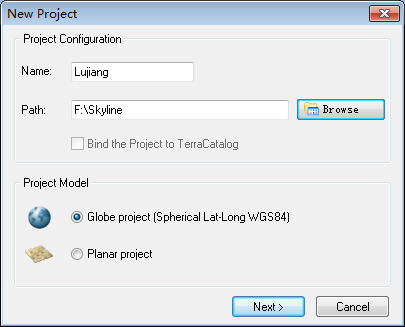

启动TerraBuilder软件，首先需要新建一个工程，如下所示：



添加名称和保存的路径，可以选择 WGS84椭球坐标系统，也可以选择平面投影坐标系统（默认是WGS84椭球），之后下一步，添加我们的地形影像和高程，如下图所示：



添加完成之后点选 MakeMPT即可生成MPT地形了（在添加影像和高程过程中影像和高程需要带有坐标系统，可以选择坐标系）

在完成之后可以点击 ViewIn3D菜单预览效果。

（2）TerraGate

TerraGate用来将生成的地形发布为网络服务供客户端远程访问，具体操作步骤如下：

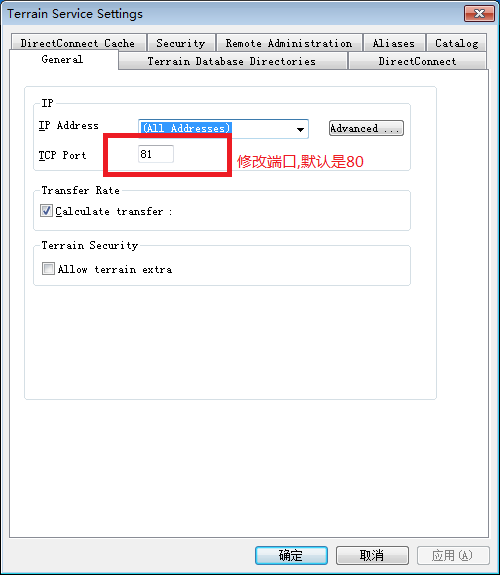

首先需要修改一下默认的端口，由于IIS默认使用的80端口和TerraGate配置的80端口冲突，所以需要修改一下：



之后添加一下使用TerraBuilder生成MPT地形的目录，让地形服务可以发布出来：



之后开启地形的服务：



现在就可以看到服务已经开启了，在TerrainService里面可以看到当前所启用的地形服务，可以通过下面的格式访问：

服务名称@ip地址

如：

Ceshi.mpt@127.0.0.1:81

使用TerraExplorer打开新工程，然后将这个地址粘贴进行访问。

通过以上步骤就发布了地形的服务，如果要发布模型服务，可以使用两种方案：

（a）使用xpl2格式的模型，通过发布的WFS服务，使用WFS服务中的字段关联xpl2格式的模型，达到该目的（注意xpl2模型使用IIS发布出来）
（b）直接使用最新的3dml发布，在TerraGate中发布
下面讨论后一种方式：
首先打开TerraGate SFS的网页（在开始菜单TerraGate安装文件夹里面有一个Administrator网页），如下图所示：



之后登录（默认用户名和密码都是admin，登录后会提示修改默认的密码，注意记住修改的密码）

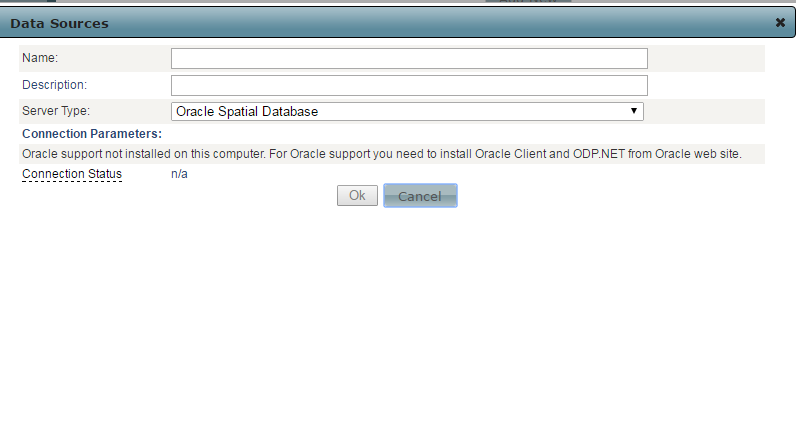

之后在Data Sources中添加



Server Type:下拉中选择3DML folder，选择3DML模型文件的目录，同时填写Name和描述，点击确定

切换到Layers中，选择data source，然后点击Configure data sources：



可以看到被发布的图层名称，点击确定即可将建筑图层发布出来。

切换到Main下面，可以看到客户端访问该资源的地址：



注意，HZX-PC修改成ip地址（仅仅在局域网内使用电脑名访问）

在TerraExplorer中访问的方式如下：

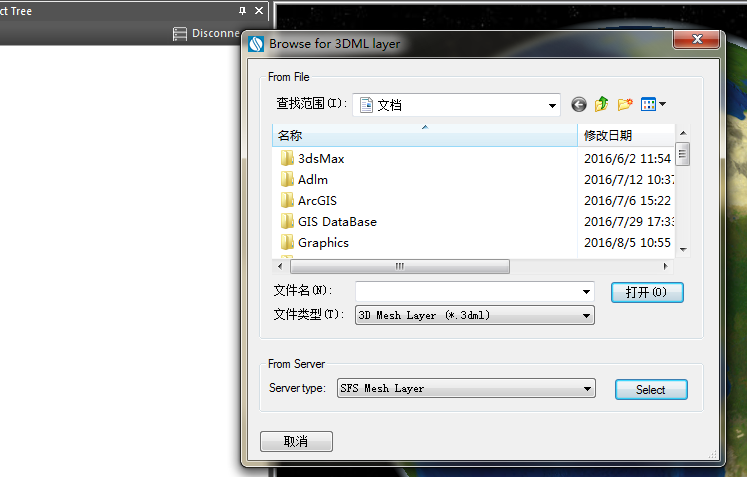

点击添加3DML图层



选择下面的Server访问，点击Select，



添加点击Connect即可看到Server里面发布的所有图层信息，点击相应的图层添加即可。

备注更新

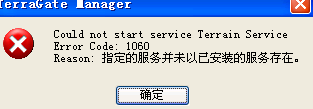

在安装TerraGate的时候可能会出现下面的错误：



具体的原因是：

TerraGate安装过程中需要安装一个Windows的服务，这个服务需要lic，但是安装目录没有license，导致没有安装上这个服务。
解决方案可以参考：

skyline TerraGate 1060 Could not start service Terrain
Service 的解决方法

一文中的描述。（也就是安装前把lic拷贝到安装文件目录下，再安装即可）
套用作者一句话：skyline这种不给提示的安装方式非常扯蛋！！！
