图文解析gravity与layout_gravity的差异

在android的布局管理器支持的XML属性中，gravity与layout_gravity是十分容易搞混的属性，下面我们来具体的分析：

android:gravity

相关方法：setGravity(int);

说明：设置布局管理器内部组件的对齐方式。支持top,bottom,left,right,center_vertical,center_horizontal,center,fill等几个属性值。也可以同时指定多种对齐方式的组合，例如left|center_vertical代表在屏幕左边，而且垂直居中。

下面是一个简单的LinearLayout，里面有几个Button。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:gravity="bottom|center_horizontal"
android:orientation="vertical" >

<Button
android:id="@+id/bn1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮1"/>

<Button
android:id="@+id/bn2"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮2"/>

<Button
android:id="@+id/bn3"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮3"/>

<Button
android:id="@+id/bn4"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮4"/>

<Button
android:id="@+id/bn5"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮5"/>
</LinearLayout>

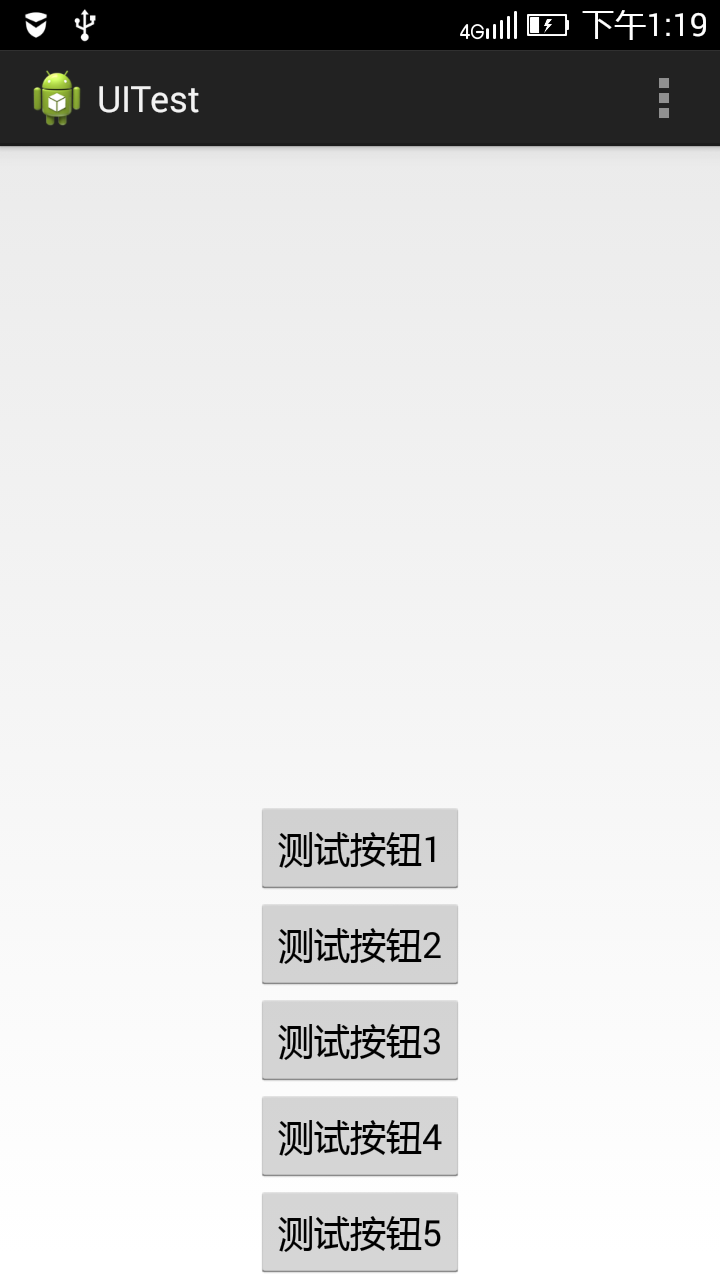

界面如下：



修改布局文件代码中android:gravity=”bottom|center_horizontal”改为android:gravity=”right|center_vertical”,代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:gravity="right|center_vertical"
android:orientation="vertical" >

<Button
android:id="@+id/bn1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮1"/>

<Button
android:id="@+id/bn2"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮2"/>

<Button
android:id="@+id/bn3"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮3"/>

<Button
android:id="@+id/bn4"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮4"/>

<Button
android:id="@+id/bn5"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮5"/>
</LinearLayout>

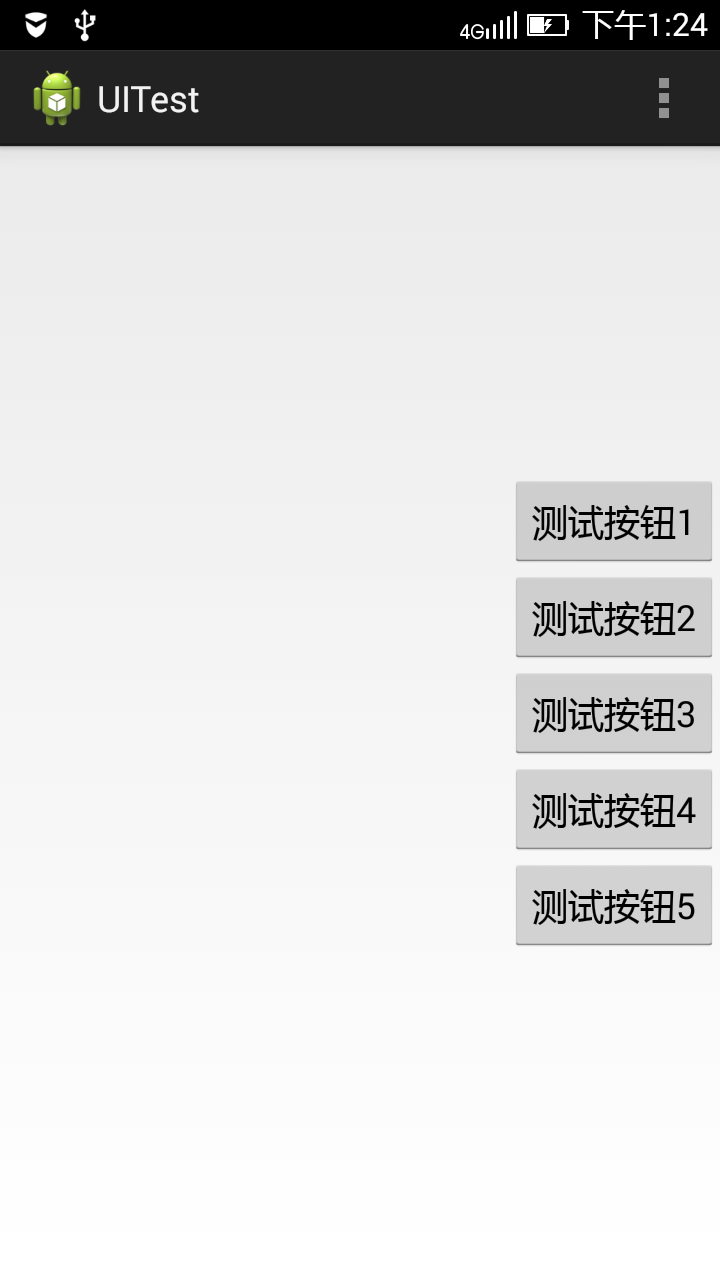

界面显示如下：



所以and
4000
roid:gravity属性是管理布局内所有组件的对齐方式。

再来看android:layout_gravity属性：

说明：指定该子元素在布局中的对齐方式

继续在上面的布局文件的基础上修改Button2和Button3的属性设置，代码：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:gravity="right|center_vertical"
android:orientation="vertical" >

<Button
android:id="@+id/bn1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮1"/>

<Button
android:id="@+id/bn2"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center_horizontal"
android:text="测试按钮2"/>

<Button
android:id="@+id/bn3"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="left"
android:text="测试按钮3"/>

<Button
android:id="@+id/bn4"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮4"/>

<Button
android:id="@+id/bn5"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="测试按钮5"/>
</LinearLayout>

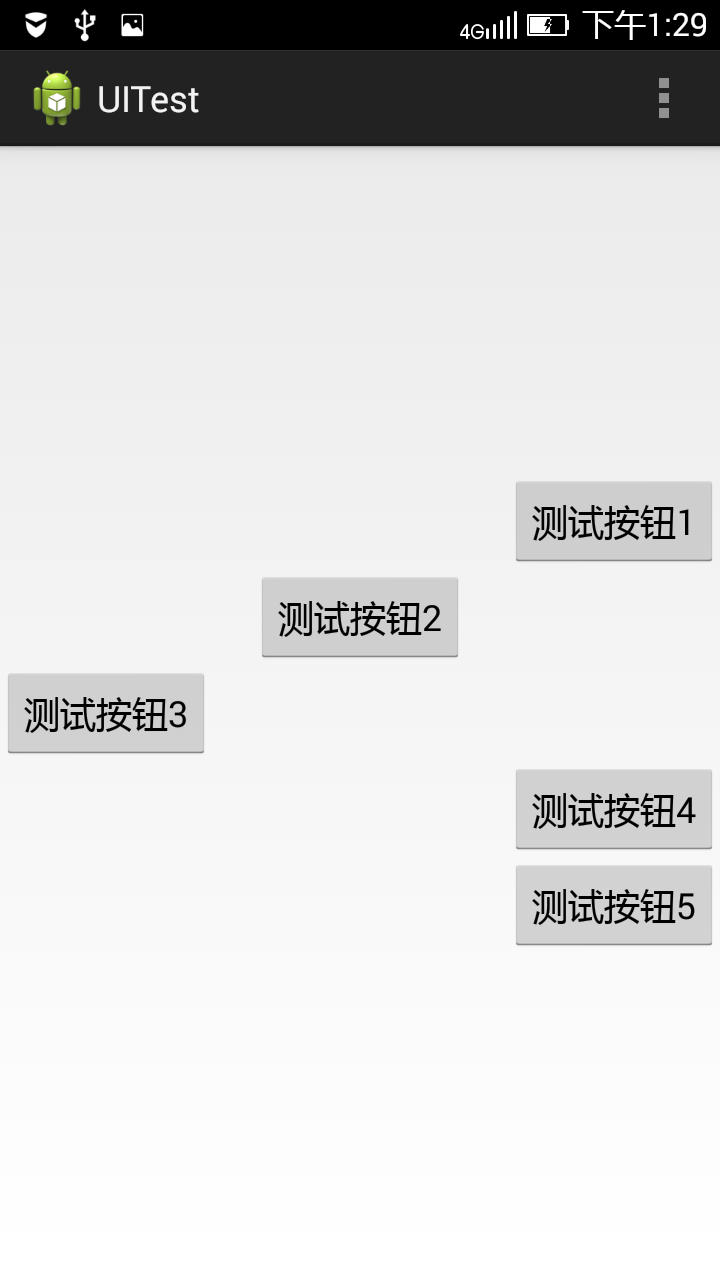

界面显示为：



可以看到layout_gravity只对自身所在的单个组件的布局起作用

最后欢迎大家指正文中不当之处！
