开源中国(oschina)Android客户端主页返回按钮效果实现
2016-06-01 14:06
429 查看

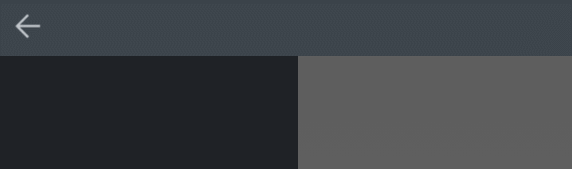

先看看效果
开源中国的Android客户端的返回按钮就是这样子的,刚开始看的时候感觉好酷,然后就看源码,找着找着发现其实是Android封装好了的一个控件DrawerArrowDrawable,但是这个只是在Android5.0才加入的,于是乎就看了一下这个控件的源码,发现很容易就能抠出来单独用。
于是,我用抠出来的DrawerArrowDrawable写了个demo:https://github.com/brian512/TestDrawerArrowDrawable
当然我也把该控件加入到我的CodeBlog客户端里面了:
对,用起来就是这么简单。
其实,这个控件就是需要不断的调用setProgress(percentOpen)来更新绘制的进度,然后在draw(Canvas canvas)方法里面根据percentOpen计算当前应该绘制的位置和图形:
其中,mProgress为传入的percentOpen值,即进度;ARROW_HEAD_ANGLE为线条旋转最大角度;
也就是说,这个类只能用于三杠和图标的切换动作(其实旋转角度及进度的计算是固定的,但是可以设置gap,size等参数实现其他类似的效果,但是变化不会太大),当然这个思路还是可以借鉴的:根据滑动的百分比来同步更新过度控件,其实在微信页面滑动切换时下面tab渐隐渐显的效果也是这个思路,当然还可以衍生出很多其他好玩的东西。
更新一个效果:
这个效果就是根据动画更新传过来的插入值来更新mArrowDrawable的状态
具体的可以看源码:
demo:https://github.com/brian512/TestDrawerArrowDrawable
CodeBlog是我做的一个编程技术学习客户端,集成了很多技术网站上的博客,
http://sj.qq.com/myapp/detail.htm?apkName=com.brian.csdnblog
下个版本就会集成上面讲了那个控件。
开源中国的Android客户端的返回按钮就是这样子的,刚开始看的时候感觉好酷,然后就看源码,找着找着发现其实是Android封装好了的一个控件DrawerArrowDrawable,但是这个只是在Android5.0才加入的,于是乎就看了一下这个控件的源码,发现很容易就能抠出来单独用。
于是,我用抠出来的DrawerArrowDrawable写了个demo:https://github.com/brian512/TestDrawerArrowDrawable
当然我也把该控件加入到我的CodeBlog客户端里面了:
mArrowDrawable = new DrawerArrowDrawable(this); mArrowDrawable.setColor(getResources().getColor(R.color.white)); mTitleBar.setLeftDrawable(mArrowDrawable); sm.setOnScrollListener(new OnScrollListener() { @Override public void onScroll(float percentOpen) { mArrowDrawable.setProgress(percentOpen); } });
对,用起来就是这么简单。
其实,这个控件就是需要不断的调用setProgress(percentOpen)来更新绘制的进度,然后在draw(Canvas canvas)方法里面根据percentOpen计算当前应该绘制的位置和图形:
final float rotation = lerp(0, ARROW_HEAD_ANGLE, mProgress * 2 - 1); final float upStartX = Math.round(mSize/2 * Math.cos(rotation)); final float upStartY = Math.round(mSize/2 * Math.sin(rotation)); // 设置线条起点 mPath.moveTo(mOffsetLeft + mSize/2 - upStartX, mOffsetTop + mSize - upStartY); // 设置线条需要绘制的dx、dy,也就是在x轴的偏移量和在y轴的偏移量 mPath.rLineTo(2 * upStartX, upStartY * 2); mPath.moveTo(mOffsetLeft + mSize/2 - upStartX, mOffsetTop + mSize + upStartY); mPath.rLineTo(2 * upStartX, upStartY * -2);
其中,mProgress为传入的percentOpen值,即进度;ARROW_HEAD_ANGLE为线条旋转最大角度;
也就是说,这个类只能用于三杠和图标的切换动作(其实旋转角度及进度的计算是固定的,但是可以设置gap,size等参数实现其他类似的效果,但是变化不会太大),当然这个思路还是可以借鉴的:根据滑动的百分比来同步更新过度控件,其实在微信页面滑动切换时下面tab渐隐渐显的效果也是这个思路,当然还可以衍生出很多其他好玩的东西。
更新一个效果:
这个效果就是根据动画更新传过来的插入值来更新mArrowDrawable的状态
alphaAnimator.addUpdateListener(new AnimatorUpdateListener() { @Override public void onAnimationUpdate(ValueAnimator animation) { float value = (Float)animation.getAnimatedValue(); mArrowDrawable.setProgress(value); } });
具体的可以看源码:
demo:https://github.com/brian512/TestDrawerArrowDrawable
CodeBlog是我做的一个编程技术学习客户端,集成了很多技术网站上的博客,
http://sj.qq.com/myapp/detail.htm?apkName=com.brian.csdnblog
下个版本就会集成上面讲了那个控件。
