Android Launcher浅析(一)

Launcher桌面的一大功能就是支持左右滑动，这样的功能在现在的应用中使用非常广泛，并且有很多实现的方式，可以通过使用Fragment来实现也可以通过自定义的控件来实现。Launcher采用了后者，这一功能的实现在Workspace来完成。首先来看一下Workspace的继承关系：



从图中可以看出Workspace是PagedView的子类，而实际上滑动功能的实现是在PagedView中实现的。在Launcher中，Workspace中有五个CellLayout，分别代表五个分屏。

当左右拖动CellLayout时，就能实现滑动的效果。但实际上CellLayout中还有其他的子View，PagedView是如何避免了来自子View的干扰的呢？这里就需要讨论另一个问题，Android对touch事件的拦截制度。而拦截发生在ViewGroup的onInterceptTouchEvent()和onTouchEvent()以及View的onTouchEvent中。当发生touch事件时，系统会产生一个MotionEvent并且沿着View Tree开始传递。首先获取MotionEvent是View Tree的根节点，根节点通常是一个ViewGroup，ViewGroup将在onInterceptTouchEvent()中获取MotionEvent并决定是否继续向下传递。当在ViewGroup.onInterceptEvent()中返回true时，将截获MotionEvent，View Tree下面的View将无法获得MotionEvent，转而交给当前ViewGroup的onTouchEvent()方法。如果onTouchEvent中返回false，那么MotionEvent将沿着View Tree向上传给上一层。拦截的过程草图如下：

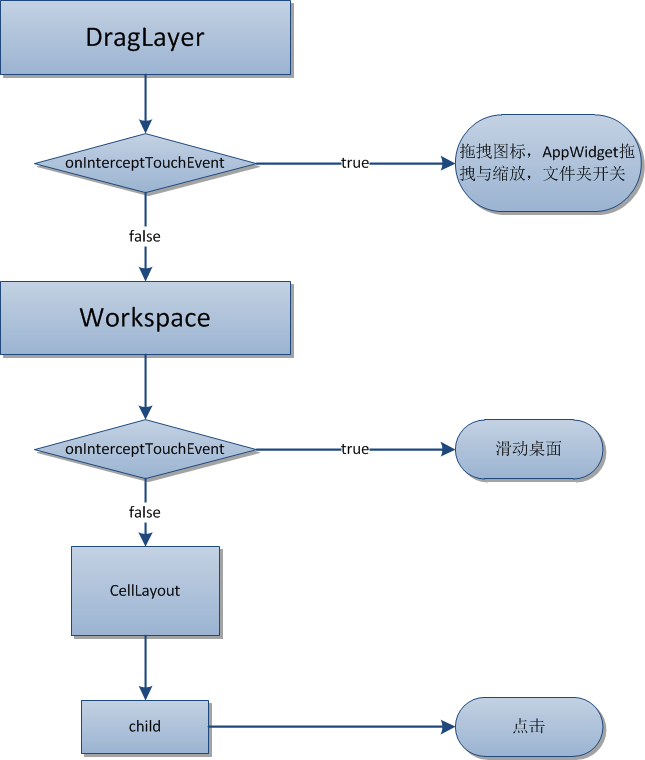

有了touch事件的拦截机制之后，View tree中的各个层之间的分工也就更加明确了。在Launcher的View tree中，从上到下的主要的节点有，DragLayer，Workspace，CellLayout。DragLayer层的主要任务是负责对图标和AppWidget进行拖拽，Workspace则主要负责左右滑动，CellLayout则用于容纳各种桌面的快捷方式。大概的分工如下：



那么现在就进入PagedView中去了解实现的过程吧。

滑动功能主要分两步：1、在onInterceptTouchEvent中进行拦截。2、在onTouchEvent中进行滑动。

1,onInterceptTouchEvent(MotionEvent en)

在这个方法中，决定了什么时候截获MotionEvent来实现滑动，避免了子View的其他事件的影响（如点击事件）。

public boolean onInterceptTouchEvent(MotionEvent ev) {
/**
* This method JUST determines whether we want to intercept the motion.
* If we return true, onTouchEvent will be called and we do the actual
* scrolling there.
**/

//获取速度跟踪器，记录各个时刻的速度。并且添加当前的MotionEvent以记录更行速度值。
acquireVelocityTrackerAndAddMovement(ev);
......
/**
* Shortcut the most recurring case: the user is in the dragging
* state and he is moving his finger.  We want to intercept this
* motion.
* 最常见的需要拦截的情况：用户已经进入滑动状态，并且正在滑动手指。
* 对这种情况直接进行拦截，执行onTouchEvent()继续执行滑动操作。
**/
final int action = ev.getAction();
if ((action == MotionEvent.ACTION_MOVE) &&
(mTouchState == TOUCH_STATE_SCROLLING)) {
return true;
}

switch (action & MotionEvent.ACTION_MASK) {
case MotionEvent.ACTION_MOVE: {

/**
*  mIsBeingDragged == false, otherwise the shortcut would have caught it. Check
* whether the user has moved far enough from his original down touch.
*/
/**
* 当在这里接受到ACTION_MOVE时，说明mTouchState!=TOUCH_STATE_SCROLLING并且mIsBeingDragged的值应该为false，
* 否则DragLayer就应该截获了MotionEvent用于实现拖拽。
* 此时还没有进入滑动状态，当mActivePointerId == INVALID_POINTER时，也就是在此之前没有接收到任何touch事件。
* 这种情况发生在Workspace变小时，也就是之前Workspace处于SPRING_LOADED状态。当出现这种情况时直接把当前的事件当作ACTION_DOWN进行处理。
* 反之，则通过determineScrollingStart()尝试能够进入滑动状态。
*/
if (mActivePointerId != INVALID_POINTER) {
determineScrollingStart(ev);
break;
}
// if mActivePointerId is INVALID_POINTER, then we must have missed an ACTION_DOWN
// event. in that case, treat the first occurence of a move event as a ACTION_DOWN
// i.e. fall through to the next case (don't break)
// (We sometimes miss ACTION_DOWN events in Workspace because it ignores all events
// while it's small- this was causing a crash before we checked for INVALID_POINTER)
}

case MotionEvent.ACTION_DOWN: {
final float x = ev.getX();
final float y = ev.getY();
// Remember location of down touch
//记录按下的x的坐标值
mDownMotionX = x;
//记录前次发生touch时的坐标
mLastMotionX = x;
mLastMotionY = y;
//因为在ScrollBy时只能使用int，而记录的x和y都是float，会产生误差，故这里用mLastMotionXRemainder记录余数
//用于消除误差
mLastMotionXRemainder = 0;
//x方向上的总位移
mTotalMotionX = 0;
mActivePointerId = ev.getPointerId(0);

//设置mAllowLongPress=true，允许LongClick事件发生。LongClick事件定义在Launcher中
//处理的内容包括启动对shortcut的拖拽或弹出壁纸选择的对话框，若mAllowLongPress=false，
//则不会响应以上事件。
mAllowLongPress = true;

/**
* If being flinged and user touches the screen, initiate drag;
* otherwise don't.  mScroller.isFinished should be false when
* being flinged.
* 当屏幕处于flinged状态（快速滑动）时，若此时用户触摸了屏幕，需要使滑动停止。
* 并且初始化拖拽的条件
**/
final int xDist = Math.abs(mScroller.getFinalX() - mScroller.getCurrX());
final boolean finishedScrolling = (mScroller.isFinished() || xDist < mTouchSlop);
if (finishedScrolling) {
mTouchState = TOUCH_STATE_REST;
mScroller.abortAnimation();
} else {
mTouchState = TOUCH_STATE_SCROLLING;
}

// check if this can be the beginning of a tap on the side of the pages
// to scroll the current page
if (mTouchState != TOUCH_STATE_PREV_PAGE && mTouchState != TOUCH_STATE_NEXT_PAGE) {
if (getChildCount() > 0) {
if (hitsPreviousPage(x, y)) {
mTouchState = TOUCH_STATE_PREV_PAGE;
} else if (hitsNextPage(x, y)) {
mTouchState = TOUCH_STATE_NEXT_PAGE;
}
}
}
break;
}

case MotionEvent.ACTION_UP:
case MotionEvent.ACTION_CANCEL:
mTouchState = TOUCH_STATE_REST;
mAllowLongPress = false;
mActivePointerId = INVALID_POINTER;
releaseVelocityTracker();
break;
case MotionEvent.ACTION_POINTER_UP:
onSecondaryPointerUp(ev);
releaseVelocityTracker();
break;
}

/**
* The only time we want to intercept motion events is if we are in the
* drag mode.
* 只有进入了滑动状态，才进行拦截，进入onTouchEvent执行滑动操作。当mTouchState != TOUCH_STATE_REST
* 时，就说明没有进入滑动状态。
**/
return mTouchState != TOUCH_STATE_REST;
}

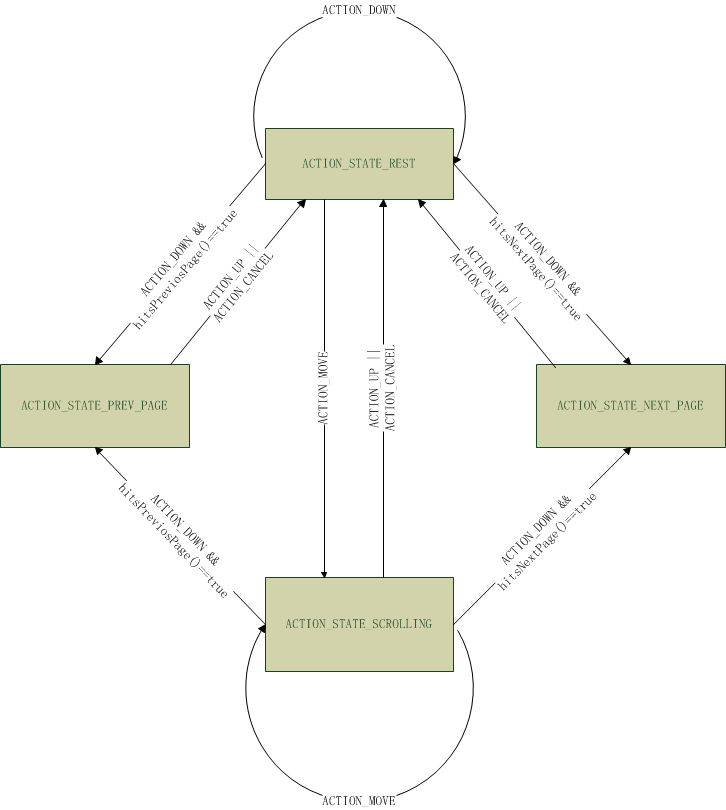

代码的主要工作是根据MotionEvent和当前的状态，在各个状态中切换mTouchState。其中一共有四个状态值，TOUCH_STATE_REST、TOUCH_STATE_SCROLLING、TOUCH_STATE_PREV_PAGE、TOUCH_STATE_NEXT_PAGE。状态之间的切换可以用如下的草图表示：



当mTouchState==TOUCH_STATE_REST时，不需要任何滑动操作，将MotionEvent向子View传递。这里，分析一种最简单的情况：初始桌面静止，手指按下，然后开始左右滑动。通过这种简单情况的分析，来帮助理解onInterceptTouceEvent的作用。开始桌面静止，则mTouchState==TOUCH_STATE_REST，触发switch分支中MotionEvent.ACTION_DOWN的代码。记录按下点的坐标，设置mAllowLongPress=true。由于mTouchState=TOUCH_STATE_REST，所以动作被传向了子View。接下来，在长按事件被触发之前移动手指则会在代码中调用determineScrollingStart()来决定是否进入滑动状态。进入滑动状态之后mTouchState的值就变为TOUCH_STATE_SCROLLING，然后onTouchEvent中的操作就会被用，开始滑动。

总结一下onInterceptTouchEvent()的工作就是：切换PagedView的状态，如果处于滑动状态就拦截。2,onTouchEvent(MotionEvent en)

在这个方法中，执行各种关于滑动的工作的计算，界面的刷新等工作。

public boolean onTouchEvent(MotionEvent ev) {
......
switch (action & MotionEvent.ACTION_MASK) {
case MotionEvent.ACTION_DOWN:
/*
* If being flinged and user touches, stop the fling. isFinished
* will be false if being flinged.
*/
/**
* 如果Workspace此时已经被“掷出去”（靠惯性滑动）。
* 此时发生ACTION_DOWN则需要停止滑动。
*/
if (!mScroller.isFinished()) {
mScroller.abortAnimation();
}

// Remember where the motion event started
mDownMotionX = mLastMotionX = ev.getX();
mLastMotionXRemainder = 0;
mTotalMotionX = 0;
mActivePointerId = ev.getPointerId(0);
if (mTouchState == TOUCH_STATE_SCROLLING) {
pageBeginMoving();
}
break;

case MotionEvent.ACTION_MOVE:
if (mTouchState == TOUCH_STATE_SCROLLING) {
......
if (Math.abs(deltaX) >= 1.0f) {
......
if (!mDeferScrollUpdate) {
//调用scrollBy滑动桌面
scrollBy((int) deltaX, 0);
......
} else {
......
}
mLastMotionX = x;
mLastMotionXRemainder = deltaX - (int) deltaX;
} else {
awakenScrollBars();
}
} else {
/**
* 如果条件满足，则进入滑动状态，开始滑动。
*/
determineScrollingStart(ev);
}
break;
case MotionEvent.ACTION_UP:
if (mTouchState == TOUCH_STATE_SCROLLING) {
......

c40b
boolean isSignificantMove = Math.abs(deltaX) > MIN_LENGTH_FOR_MOVE;

boolean returnToOriginalPage = false;
final int pageWidth = getScaledMeasuredWidth(getPageAt(mCurrentPage));
if (Math.abs(deltaX) > pageWidth * RETURN_TO_ORIGINAL_PAGE_THRESHOLD &&
Math.signum(velocityX) != Math.signum(deltaX)) {
returnToOriginalPage = true;
}

//当速率超过snapVelocity或者总的移动距离超过MIN_LENGTH_FOR_FLING
//则判定isFling=true
boolean isFling = mTotalMotionX > MIN_LENGTH_FOR_FLING &&
Math.abs(velocityX) > snapVelocity;

int finalPage;

//判断拿起手指之后应该进入哪个分屏
if (((isSignificantMove && deltaX > 0 && !isFling) ||
(isFling && velocityX > 0)) && mCurrentPage > 0) {
finalPage = returnToOriginalPage ? mCurrentPage : mCurrentPage - 1;
snapToPageWithVelocity(finalPage, velocityX);
} else if (((isSignificantMove && deltaX < 0 && !isFling) ||
(isFling && velocityX < 0)) &&
mCurrentPage < getChildCount() - 1) {
finalPage = returnToOriginalPage ? mCurrentPage : mCurrentPage + 1;
snapToPageWithVelocity(finalPage, velocityX);
} else {
snapToDestination();
}
} else if (mTouchState == TOUCH_STATE_PREV_PAGE) {
// at this point we have not moved beyond the touch slop
// (otherwise mTouchState would be TOUCH_STATE_SCROLLING), so
// we can just page
//直接进入前一屏
int nextPage = Math.max(0, mCurrentPage - 1);
if (nextPage != mCurrentPage) {
snapToPage(nextPage);
} else {
snapToDestination();
}
} else if (mTouchState == TOUCH_STATE_NEXT_PAGE) {
// at this point we have not moved beyond the touch slop
// (otherwise mTouchState would be TOUCH_STATE_SCROLLING), so
// we can just page
//直接进入后一屏
int nextPage = Math.min(getChildCount() - 1, mCurrentPage + 1);
if (nextPage != mCurrentPage) {
snapToPage(nextPage);
} else {
snapToDestination();
}
} else {
onUnhandledTap(ev);
}
mTouchState = TOUCH_STATE_REST;
mActivePointerId = INVALID_POINTER;
releaseVelocityTracker();
break;

case MotionEvent.ACTION_CANCEL:
if (mTouchState == TOUCH_STATE_SCROLLING) {
snapToDestination();
}
mTouchState = TOUCH_STATE_REST;
mActivePointerId = INVALID_POINTER;
releaseVelocityTracker();
break;
case MotionEvent.ACTION_POINTER_UP:
onSecondaryPointerUp(ev);
break;
}
return true;
}
在onTouchEvent中，对接受到的不同的事件进行了分类的处理，大致可以将功能分类为：1、当接受到ACTION_DOWN时，若滑动正在进行，则停止。

2、当接受到ACTION_MOVE时，根据当前的状态调用scrollBy进行滑动或则调用determineScrollingStart准备开始滑动。

3、当接受到ACTION_UP时，根据当前所滑动的位移和速度，判断松手后进入到哪一个分屏。

到这里，Workspace滑动过程的基本流程就介绍完毕了。
