Android background tint颜色渲染

该篇文章主要是讲Android颜色渲染，首先先来看看PorterDuff，对绘图非常重要。

PorterDuff的由来：

相信大多数人看到这个ProterDuff单词很奇怪了吧，这肿么个意思呢,然后就用有道啊，金山啊开始翻译，但是翻译软件给出的结果肯定还是 ProterDuff或者”未找到”.

这是神马情况呢？因为ProterDuff是两个人名的组合: Tomas Proter和 Tom Duff. 他们是最早在SIGGRAPH上提出图形混合概念的大神级人物.有兴趣的童靴们可以自己查下并深入了解，在此不再做过多描述.

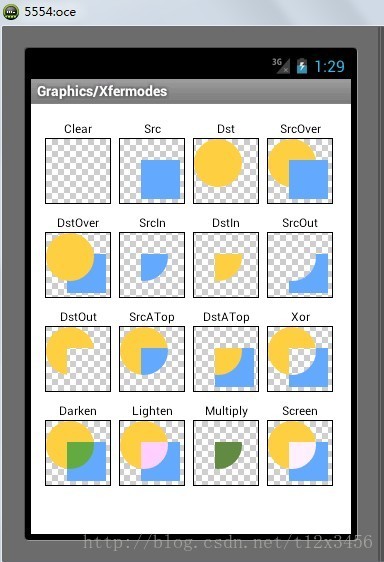

利用ProterBuff.Mode我们可以完成任意2D图像测操作， 比如涂鸦画板应用中的橡皮擦效果，绘制各种自定义的进度,等等很强大的效果，下面请看效果：



从上面我们可以看到PorterDuff.Mode为枚举类,一共有16个枚举值:

1.PorterDuff.Mode.CLEAR

所绘制不会提交到画布上。

2.PorterDuff.Mode.SRC

显示上层绘制图片

3.PorterDuff.Mode.DST

显示下层绘制图片

4.PorterDuff.Mode.SRC_OVER

正常绘制显示，上下层绘制叠盖。

5.PorterDuff.Mode.DST_OVER

上下层都显示。下层居上显示。

6.PorterDuff.Mode.SRC_IN

取两层绘制交集。显示上层。

7.PorterDuff.Mode.DST_IN

取两层绘制交集。显示下层。

8.PorterDuff.Mode.SRC_OUT

取上层绘制非交集部分。

9.PorterDuff.Mode.DST_OUT

取下层绘制非交集部分。

10.PorterDuff.Mode.SRC_ATOP

取下层非交集部分与上层交集部分

11.PorterDuff.Mode.DST_ATOP

取上层非交集部分与下层交集部分

12.PorterDuff.Mode.XOR

异或：去除两图层交集部分

13.PorterDuff.Mode.DARKEN

取两图层全部区域，交集部分颜色加深

14.PorterDuff.Mode.LIGHTEN

取两图层全部，点亮交集部分颜色

15.PorterDuff.Mode.MULTIPLY

取两图层交集部分叠加后颜色

16.PorterDuff.Mode.SCREEN

取两图层全部区域，交集部分变为透明色

还有另外两个

17.PorterDuff.Mode.ADD

18.PorterDuff.Mode.OVERLAY

那什么是Tint呢？

我们可以通过xml中的属性android:backgroundTint和android:backgroundTintMode来设置，android:backgroundTintMode这个属性传的值就是刚刚上面那些PorterDuff.Mode中的值，效果的话上面的图也展示了。android:backgroundTint的话就是传color的值。

那么android:background和android:backgroundTint有什么区别呢？

如果设置了android:background，那么控件的背景颜色就会直接修改。

如果设置了android:backgroundTint，那么就会将设置的颜色和原来的背景进行一个叠加的过程，至于如何叠加，就是上面的mode。

看一个例子：

<Button
android:id="@+id/button_1"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@drawable/button_states"
android:text="text" />

<selector xmlns:android="http://schemas.android.com/apk/res/android">
<item
android:state_pressed="true"
android:drawable="@drawable/button_pressed" />
<item
android:state_pressed="false"
android:drawable="@drawable/button_normal" />
</selector>

这是button正常显示的样子：



为button设置tint：

Button b = (Button)findViewById(R.id.button_1);
int tint = Color.parseColor("cyan");
b .getBackground().setColorFilter(tint, Mode.DARKEN)；

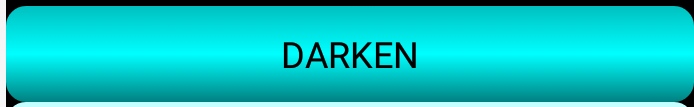

看到了么，效果是叠加，而不是直接覆盖。使用tint可以保留原来的阴影波纹等效果。

还有个方法是setBackgroundTintList(ColorStateList)和setBackgroundTintMode(PorterDuff.Mode)方法。

如果控件没有背景，设置backgroundTint无效。

Button b = (Button) findViewById(R.id.button_1);
b.setText(modes[i - 1]);
int[] colors = new int[]{0xfff8513f, 0xffe43d2b};
int[][] states = new int[2][];
states[0] = new int[]{android.R.attr.state_pressed};
states[1] = new int[]{android.R.attr.state_enabled};
b.setBackgroundTintList(new ColorStateList(states, colors));
b.setBackgroundTintMode(mode[i - 1]);

效果与上面类似，但是多了状态变换的颜色变换。

但是如果控件状态转换的时候，颜色不换，则可以采用

b .getBackground().setColorFilter(tint, Mode.DARKEN)；

因为这个API在21版本上才有，对于低版本调用的话，可以调用以下方法：

ViewCompat.setBackgroundTintList(b, new ColorStateList(states, colors));
ViewCompat.setBackgroundTintMode(b, Mode.DARKEN);

但是现在普通的button，去调用setBackgroundTint和setBackgroundTintMode无效，没有什么效果。解决这种问题，可以通过使用android.support.v7.widget.AppCompatButton，然后调用setSupportBackgroundTintList以及setSupportBackgroundTintMode方法。
