ViewPager 详解（四）----自主实现滑动指示条

请大家尊重原创者版权，转载请标明出处：http://blog.csdn.net/harvic880925/article/details/38521865 谢谢！

前言：前面我们用了三篇的时间讲述了有关ViewPager的基础知识，到这篇就要进入点实际的了。在第三篇《ViewPager
详解（三）---PagerTabStrip与PagerTitleStrip添加标题栏的异同》中，我们说了，PagerTabStrip和PagerTitleStrip都不适合用在实际用途中，当要在实际运用中，我们就要自己去实现相关的功能。这篇文章中单纯讲述划动指示条的实现方法，而对于交互Tab的实现，就不再讲解，最后给出网上的一段源码，大家可以去研究一下，有关交互Tab的实现原理是一样的，难度不大。

相关文章：

1、《ViewPager 详解（一）---基本入门》

2、《ViewPager 详解（二）---详解四大函数》

3、《ViewPager 详解（三）---PagerTabStrip与PagerTitleStrip添加标题栏的异同》

4、《ViewPager 详解（四）----自主实现滑动指示条》

5、《ViewPager 详解（五）-----使用Fragment实现ViewPager滑动》

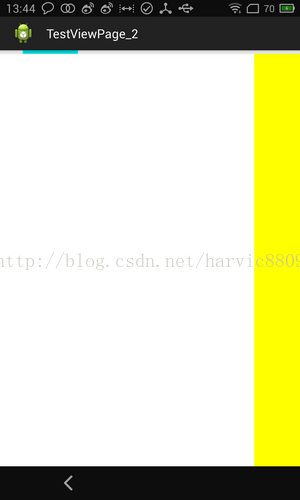

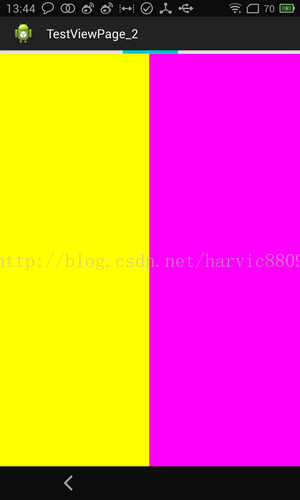

先上本篇效果图：




一、XML布局

布局代码如下：

[html] view
plain copy







<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"

    android:layout_height="match_parent"

    android:orientation="vertical"

    tools:context="com.example.testviewpage_2.MainActivity" >



     <ImageView

        android:id="@+id/cursor"

        android:layout_width="fill_parent"

        android:layout_height="wrap_content"

        android:scaleType="matrix"

        android:src="@drawable/a" />



    <android.support.v4.view.ViewPager

        android:id="@+id/viewpager"

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:layout_gravity="center"/>



</LinearLayout>

采用线性垂直布局，在滑动页面的上方添加一个小水平条。

二、JAVA代码

本例代码是根据《ViewPager 详解（一）---基本入门》 更改而来。

先给出全部代码，然后再逐步讲解。

[java] view
plain copy







public class MainActivity extends Activity {



    private View view1, view2, view3;

    private List<View> viewList;// view数组

    private ViewPager viewPager; // 对应的viewPager



    private ImageView cursor;

    private int bmpw = 0; // 游标宽度

    private int offset = 0;// // 动画图片偏移量

    private int currIndex = 0;// 当前页卡编号



    @Override

    protected void onCreate(Bundle savedInstanceState) {

        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);



        viewPager = (ViewPager) findViewById(R.id.viewpager);

        LayoutInflater inflater = getLayoutInflater();

        view1 = inflater.inflate(R.layout.layout1, null);

        view2 = inflater.inflate(R.layout.layout2, null);

        view3 = inflater.inflate(R.layout.layout3, null);



        viewList = new ArrayList<View>();// 将要分页显示的View装入数组中

        viewList.add(view1);

        viewList.add(view2);

        viewList.add(view3);



        //初始化指示器位置

        initCursorPos();



        viewPager.setAdapter(new MyPagerAdapter(viewList));

        viewPager.setOnPageChangeListener(new MyPageChangeListener());



    }



    //初始化指示器位置

    public void initCursorPos() {

        // 初始化动画

        cursor = (ImageView) findViewById(R.id.cursor);

        bmpw = BitmapFactory.decodeResource(getResources(), R.drawable.a)

                .getWidth();// 获取图片宽度



        DisplayMetrics dm = new DisplayMetrics();

        getWindowManager().getDefaultDisplay().getMetrics(dm);

        int screenW = dm.widthPixels;// 获取分辨率宽度

        offset = (screenW / viewList.size() - bmpw) / 2;// 计算偏移量



        Matrix matrix = new Matrix();

        matrix.postTranslate(offset, 0);

        cursor.setImageMatrix(matrix);// 设置动画初始位置

    }





    //页面改变监听器

    public class MyPageChangeListener implements OnPageChangeListener {



        int one = offset * 2 + bmpw;// 页卡1 -> 页卡2 偏移量

        int two = one * 2;// 页卡1 -> 页卡3 偏移量



        @Override

        public void onPageSelected(int arg0) {

            Animation animation = null;

            switch (arg0) {

            case 0:

                if (currIndex == 1) {

                    animation = new TranslateAnimation(one, 0, 0, 0);

                } else if (currIndex == 2) {

                    animation = new TranslateAnimation(two, 0, 0, 0);

                }

                break;

            case 1:

                if (currIndex == 0) {

                    animation = new TranslateAnimation(offset, one, 0, 0);

                } else if (currIndex == 2) {

                    animation = new TranslateAnimation(two, one, 0, 0);

                }

                break;

            case 2:

                if (currIndex == 0) {

                    animation = new TranslateAnimation(offset, two, 0, 0);

                } else if (currIndex == 1) {

                    animation = new TranslateAnimation(one, two, 0, 0);

                }

                break;

            }

            currIndex = arg0;

            animation.setFillAfter(true);// True:图片停在动画结束位置

            animation.setDuration(300);

            cursor.startAnimation(animation);

        }



        @Override

        public void onPageScrolled(int arg0, float arg1, int arg2) {

        }



        @Override

        public void onPageScrollStateChanged(int arg0) {

        }

    }











    /**

     * ViewPager适配器

     */

    public class MyPagerAdapter extends PagerAdapter {

        public List<View> mListViews;



        public MyPagerAdapter(List<View> mListViews) {

            this.mListViews = mListViews;

        }



        @Override

        public boolean isViewFromObject(View arg0, Object arg1) {

            // TODO Auto-generated method stub

            return arg0 == arg1;

        }



        @Override

        public int getCount() {

            // TODO Auto-generated method stub

            return mListViews.size();

        }



        @Override

        public void destroyItem(ViewGroup container, int position, Object object) {

            // TODO Auto-generated method stub

            container.removeView(mListViews.get(position));

        }



        @Override

        public Object instantiateItem(ViewGroup container, int position) {

            // TODO Auto-generated method stub

            container.addView(mListViews.get(position));



            return mListViews.get(position);

        }

    }



}

从易到难一步步来讲。

1、MyPagerAdapter类

在前几篇中，我们对于适配器的实现总是new一个PageAdapter的实例。我们这里做了一点稍微的更改，将其集合成一个类，内容都没变，只是多了一个构造函数而已。所以针对这个类的具体代码，我就不再细讲，如果对其中的复写的函数为什么要这么写不理解的同学，请看《ViewPager
详解（二）---详解四大函数》

2、initCursorPos（）---初始化指示器位置

游标在初始化显示时，我们要根据屏幕宽度来显示游标位置。先看看这部分代码：

[java] view
plain copy







//初始化指示器位置

public void initCursorPos() {

    // 初始化动画

    cursor = (ImageView) findViewById(R.id.cursor);

    bmpw = BitmapFactory.decodeResource(getResources(), R.drawable.a)

            .getWidth();// 获取图片宽度



    DisplayMetrics dm = new DisplayMetrics();

    getWindowManager().getDefaultDisplay().getMetrics(dm);

    int screenW = dm.widthPixels;// 获取分辨率宽度

    offset = (screenW / viewList.size() - bmpw) / 2;// 计算偏移量



    Matrix matrix = new Matrix();

    matrix.postTranslate(offset, 0);

    cursor.setImageMatrix(matrix);// 设置动画初始位置

}

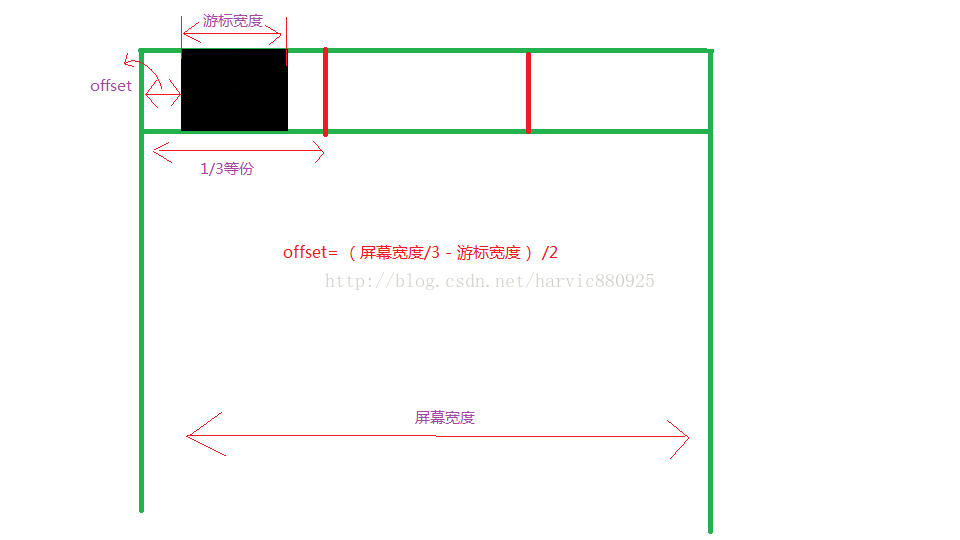

可能有些同学不明白的位置在于，初始化位置的偏移量为什么这么算，下面，我画了张图，看下就应该明白了。



最后对于偏移的方法，可用的很多，这里仿网上的代码用了matrix；当然大家可以用其它的偏移方法，一样。

3、MyPageChangeListener（）---页面改变监听器

代码如下 ：

[java] view
plain copy







public class MyPageChangeListener implements OnPageChangeListener {



    int one = offset * 2 + bmpw;// 页卡1 -> 页卡2 偏移量

    int two = one * 2;// 页卡1 -> 页卡3 偏移量



    @Override

    public void onPageSelected(int arg0) {

        Animation animation = null;

        switch (arg0) {

        case 0:

            if (currIndex == 1) {

                animation = new TranslateAnimation(one, 0, 0, 0);

            } else if (currIndex == 2) {

                animation = new TranslateAnimation(two, 0, 0, 0);

            }

            break;

        case 1:

            if (currIndex == 0) {

                animation = new TranslateAnimation(offset, one, 0, 0);

            } else if (currIndex == 2) {

                animation = new TranslateAnimation(two, one, 0, 0);

            }

            break;

        case 2:

            if (currIndex == 0) {

                animation = new TranslateAnimation(offset, two, 0, 0);

            } else if (currIndex == 1) {

                animation = new TranslateAnimation(one, two, 0, 0);

            }

            break;

        }

        currIndex = arg0;

        animation.setFillAfter(true);// True:图片停在动画结束位置

        animation.setDuration(300);

        cursor.startAnimation(animation);

    }

原理是这样，根据滑动到的页面，把游标滑动找指定位置。
这里可能有难度的地方在于，数学……

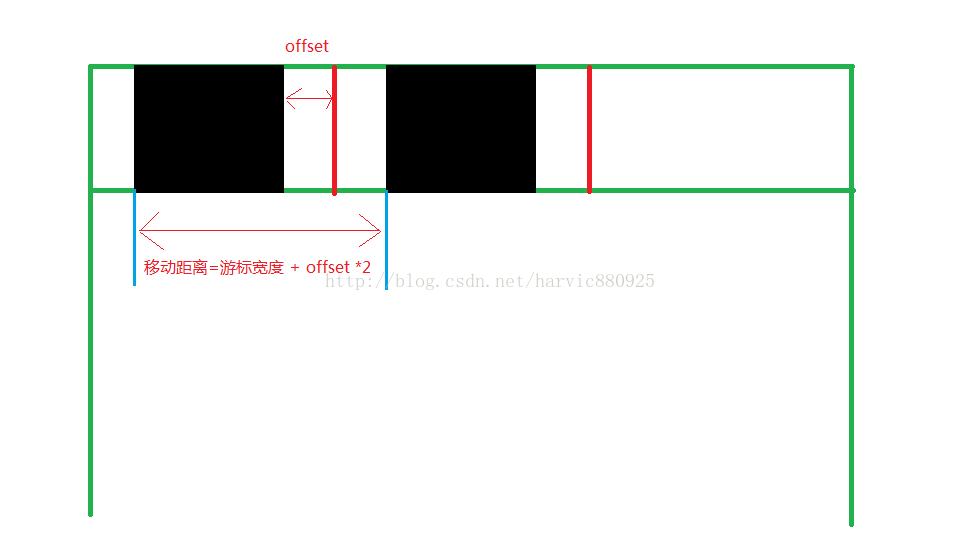

我画了一张图，解释从第一个页面到第二个页面时的距离为什么是“游标宽度+offset*2”，其它距离类似。



这篇就到这了，时间比较紧，而且这个难度不太大，讲的可能不太细。

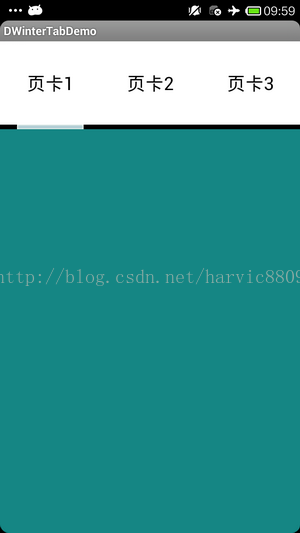

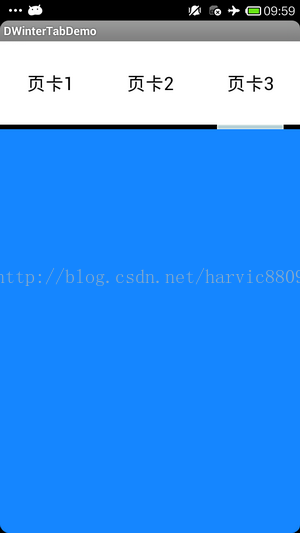

源码中，给大家列出了一个有Tab交互的Demo，图片如下：





相关文章：

《Android ViewPager使用详解》

《Android ViewPager多页面滑动切换以及动画效果》

《Android多屏滑动:ViewPager基础使用及PagerTabStrip先天缺陷(附源码)》

源码包含：

1、TestViewPage_scroll_cursor：文中示例源码

2、DWinterTabDemo：带Tab交互的Demo

源码下载地址：http://download.csdn.net/detail/harvic880925/7758941
