Android实习札记(6)---ViewPager使用详解
——转载请注明出处:coder-pig
札记(5)中介绍了Fragment构建简单的底部导航栏,在结尾的时候说要在下一节中,结合Viewpager
实现进入软件时的引导界面,说到ViewPager,很多朋友都用过,不过只知道粘贴复制,连一些基本的
东西都不知道,那是不行的,在本节中就先讲下ViewPager的一些基本概念吧!
答:如图,就是在v4.view包下,另外,ViewPager也是3.0(api 11)后Google推出的,对于低版本的
可以自行导入v4包来解决低版本兼容的问题!
我们左右滑动切换不同的view而已,和ListView一样,我们也需要一个Adapter(适配器),将要显示
的View和我们的ViewPager进行绑定,而ViewPager有特定的Adapter——PagerAdapter!
另外,Google官方是建议我们使用Fragment来填充ViewPager的,这样可以更加方便的生成
每个Page以及管理每个Page的生命周期!当然也给我们提供了两个不同的Adapter!分别是:
FragmentPageAdapter和FragmentStatePagerAdapter,前者适用于页面较少的情况,后者
适用于页面较多的情况,,对于两个Adapter的区别会在后面进行讲解!
而PagerAdapter也是特别的!
getCount( ):获得viewpager中有多少个view
destroyItem( ):移除一个给定位置的页面。适配器有责任从容器中删除这个视图。这是为了确保
在finishUpdate(viewGroup)返回时视图能够被移除。
而另外两个就涉及到一个key的概念了:
instantiateItem( ):①将给定位置的view添加到ViewGroup(容器)中,创建并显示出来
②返回一个代表新增页面的Object(key),通常都是直接返回view本身就可以了,
当然你也可以自定义自己的key,但是key和每个view要一一对应的关系
isViewFromObject( ):判断instantiateItem(ViewGroup, int)函数所返回来的Key与一个页面视图是否是
代表的同一个视图(即它俩是否是对应的,对应的表示同一个View),通常我们直接写
return view == object;就可以了,至于为什么要这样讲起来比较复杂,后面有机会进行了解吧
貌似是ViewPager中有个存储view状态信息的ArrayList,根据View取出对应信息的吧!
效果图如下:
view2,view3只需要copy一下,然后改下颜色与文字就可以了
view1.xml
[html] view
plaincopyprint?
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:gravity="center"
android:background="#FF6666">
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="第一个Page"
/>
</LinearLayout>
step 2:主界面布局文件的编写,一个TextView + ViewPager,注意ViewPager的标签:
是这样的:android.support.v4.view.ViewPager
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context=".MainActivity" >
<TextView
android:gravity="center"
android:layout_width="match_parent"
android:layout_height="40dp"
android:text="简单的ViewPager使用"
android:background="#FCBC12"/>
<android.support.v4.view.ViewPager
android:id="@+id/viewpager"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center" />
</LinearLayout>
step 3:编写我们的自定义PagerAdapter适配器类,继承PagerAdapter,实现四个基本的方法:
getCount( ),isViewFormObject( ),instantiateItem( ),destoryItem( ),同时还要定义一个View的
集合,用来放viewpager中的view
MyPagerAdapter.java:
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo1;
import java.util.ArrayList;
import android.support.v4.view.PagerAdapter;
import android.view.View;
import android.view.ViewGroup;
public class MyPageAdapter extends PagerAdapter {
private ArrayList<View> viewLists;
public MyPageAdapter() {}
public MyPageAdapter(ArrayList<View> viewLists)
{
super();
this.viewLists = viewLists;
}
@Override
public int getCount() {
return viewLists.size();
}
@Override
public boolean isViewFromObject(View view, Object object) {
return view == object;
}
@Override
public Object instantiateItem(ViewGroup container, int position) {
container.addView(viewLists.get(position));
return viewLists.get(position);
}
@Override
public void destroyItem(ViewGroup container, int position, Object object) {
container.removeView(viewLists.get(position));
}
}
step 4:最后就是MainActivity了,也很简单,实例化ViewPager对象以及View集合,然后通过LayoutInflater动态
加载三个view,通过add方法添加到View集合中,接着把View集合作为参数传递给MyPagerAdapter对象,
最后 调用setAdapter(mAdapter);就可以了
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo1;
import java.util.ArrayList;
import android.os.Bundle;
import android.app.Activity;
import android.support.v4.view.ViewPager;
import android.view.LayoutInflater;
import android.view.View;
public class MainActivity extends Activity {
//定义相关变量
private View v1,v2,v3;
private ViewPager vPager;
private ArrayList<View> aList;
private MyPageAdapter mAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
vPager = (ViewPager) findViewById(R.id.viewpager);
//动态加载三个View
LayoutInflater li = getLayoutInflater();
v1 = li.inflate(R.layout.view1, null);
v2 = li.inflate(R.layout.view2, null);
v3 = li.inflate(R.layout.view3, null);
aList = new ArrayList<View>();
aList.add(v1);
aList.add(v2);
aList.add(v3);
mAdapter = new MyPageAdapter(aList);
vPager.setAdapter(mAdapter);
}
}
代码还是比较简单的,自己看看应该能明白的~
点击文字可切换页面,当然官方的肯定是满足不了我们的,不过还是得学习下哈,关于自定义标题等下再讲

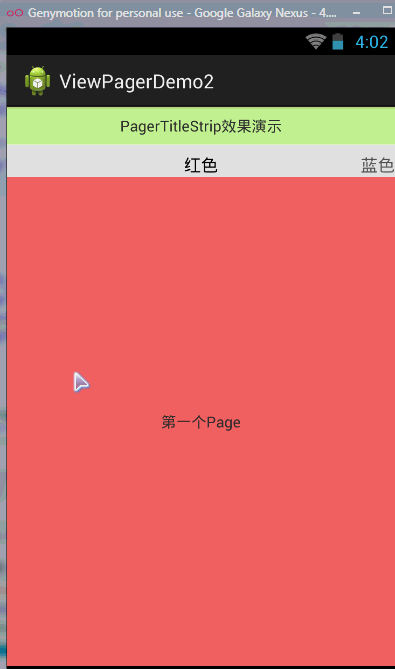

先看下两个的效果:
效果如图所示,
PagerTitleStrip只是一个普通的标题,会跟随Page切换进行切换,
而PagerTabStrip不仅有标题,还有下划线,另外点击标题也可以进行页面的切换,和TabHost有点相似
代码的话3个view就直接复用上面demo1的东西,然后修改一下布局文件和MainActivity就可以了:
①PagerTitleStrip的代码:
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:paddingBottom="@dimen/activity_vertical_margin"
tools:context=".MainActivity" >
<TextView
android:gravity="center"
android:layout_width="match_parent"
android:layout_height="35dp"
android:text="PagerTitleStrip效果演示"
android:background="#CCFF99"
/>
<android.support.v4.view.ViewPager
android:id="@+id/viewpager"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center">
<android.support.v4.view.PagerTitleStrip
android:id="@+id/pagertitle"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="top" />
</android.support.v4.view.ViewPager>
</LinearLayout>
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo2;
import java.util.ArrayList;
import com.jay.example.viewpagerdemo2.MyPageAdapter;
import android.os.Bundle;
import android.app.Activity;
import android.support.v4.view.ViewPager;
import android.view.LayoutInflater;
import android.view.View;
public class MainActivity extends Activity {
//定义相关变量
private View v1,v2,v3;
private ViewPager vPager;
private ArrayList<View> aList;
private ArrayList<String> sList;
private MyPageAdapter mAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
vPager = (ViewPager) findViewById(R.id.viewpager);
LayoutInflater li = getLayoutInflater();
v1 = li.inflate(R.layout.view1, null);
v2 = li.inflate(R.layout.view2, null);
v3 = li.inflate(R.layout.view3, null);
aList = new ArrayList<View>();
aList.add(v1);
aList.add(v2);
aList.add(v3);
sList = new ArrayList<String>();
sList.add("红色");
sList.add("蓝色");
sList.add("黄色");
mAdapter = new MyPageAdapter(aList,sList);
vPager.setAdapter(mAdapter);
}
}
②PagerTabStrip的代码:
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:paddingBottom="@dimen/activity_vertical_margin"
tools:context=".MainActivity" >
<TextView
android:gravity="center"
android:layout_width="match_parent"
android:layout_height="35dp"
android:text="PagerTabStrip效果演示"
android:background="#C0C080"
/>
<android.support.v4.view.ViewPager
android:id="@+id/viewpager"
android:layout_width="wrap_content"
android:layout_height="match_parent"
android:layout_gravity="center" >
<android.support.v4.view.PagerTabStrip
android:id="@+id/pagertitle"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="top" />
</android.support.v4.view.ViewPager>
</LinearLayout>
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo3;
import java.util.ArrayList;
import com.jay.example.viewpagerdemo2.R;
import com.jay.example.viewpagerdemo3.MyPageAdapter;
import android.os.Bundle;
import android.app.Activity;
import android.support.v4.view.ViewPager;
import android.view.LayoutInflater;
import android.view.View;
public class MainActivity extends Activity {
//定义相关变量
private View v1,v2,v3;
private ViewPager vPager;
private ArrayList<View> aList;
private ArrayList<String> sList;
private MyPageAdapter mAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
vPager = (ViewPager) findViewById(R.id.viewpager);
LayoutInflater li = getLayoutInflater();
v1 = li.inflate(R.layout.view1, null);
v2 = li.inflate(R.layout.view2, null);
v3 = li.inflate(R.layout.view3, null);
aList = new ArrayList<View>();
aList.add(v1);
aList.add(v2);
aList.add(v3);
sList = new ArrayList<String>();
sList.add("红色");
sList.add("蓝色");
sList.add("黄色");
mAdapter = new MyPageAdapter(aList,sList);
vPager.setAdapter(mAdapter);
}
}
ps:两个的实现代码都是类似的,这里就不多说了,而且这两个东西用的也不多,通常情况下都是按
实际需求自己写一个的,下面给大家演示一个Viewpager实现Tabhost效果的示例吧!
下面就来通过代码来实现上面的效果:
step 1:先完成我们的主界面布局,三个并列的TextView + 作为底部移动条的ImageView+ViewPager
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context=".MainActivity" >
<LinearLayout
android:id="@+id/linearLayout1"
android:layout_width="fill_parent"
android:layout_height="60dp"
android:background="#FFFFFF" >
<TextView
android:id="@+id/text1"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_weight="1.0"
android:gravity="center"
android:text="红色" />
<TextView
android:id="@+id/text2"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_weight="1.0"
android:gravity="center"
android:text="蓝色"/>
<TextView
android:id="@+id/text3"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_weight="1.0"
android:gravity="center"
android:text="黄色" />
</LinearLayout>
<ImageView
android:id="@+id/cursor"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:scaleType="matrix"
android:src="@drawable/a" />
<android.support.v4.view.ViewPager
android:id="@+id/vPager"
android:layout_width="wrap_content"
android:layout_height="0dp"
android:layout_gravity="center"
android:layout_weight="1.0"
android:flipInterval="30"
android:persistentDrawingCache="animation" />
</LinearLayout>
ps:上面的一些属性可能不理解,那就先放一放,那些是关于动画的,
后续会专门对Android中的动画进行一个总结!
Step 2:自定义一个PageAdapter的适配器,和前面的是一样的
MyPageAdapter.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo4;
import java.util.List;
import android.support.v4.view.PagerAdapter;
import android.support.v4.view.ViewPager;
import android.view.View;
public class MyPagerAdapter extends PagerAdapter {
public List<View> mListViews;
public MyPagerAdapter(List<View> mListViews) {
this.mListViews = mListViews;
}
@Override
public void destroyItem(View arg0, int arg1, Object arg2) {
((ViewPager) arg0).removeView(mListViews.get(arg1));
}
@Override
public int getCount() {
return mListViews.size();
}
@Override
public Object instantiateItem(View arg0, int arg1) {
((ViewPager) arg0).addView(mListViews.get(arg1), 0);
return mListViews.get(arg1);
}
@Override
public boolean isViewFromObject(View arg0, Object arg1) {
return arg0 == (arg1);
}
}
step 3.创建三个填充到ViewPager中的view,这里直接用前面的就可以了
step 4:主Activity的编写,要完成的事有:
1)相关组件的初始化
2)定义TextView点击事件的方法,Pager.setCurrentItem(index);设置当前显示的页面
3)定义一个初始化移动条位置的方法,移动条的起始位置offset = (屏幕宽度/3 - 移动条宽度)/2;
然后通过Matrix的相关方法设置ImageView的位置
4)定义ViewPager页面切换事件,先计算出移动一页与两页的偏移量:
一页 = offset * 2 + 图片宽度
两页 = 一页 * 2
然后根据哪页跳哪页,通过TranslateAnimation设置跳转动画即可
代码如下:
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo4;
import java.util.ArrayList;
import java.util.List;
import android.os.Bundle;
import android.support.v4.view.ViewPager;
import android.support.v4.view.ViewPager.OnPageChangeListener;
import android.util.DisplayMetrics;
import android.view.LayoutInflater;
import android.view.View;
import android.view.View.OnClickListener;
import android.view.animation.Animation;
import android.view.animation.TranslateAnimation;
import android.widget.ImageView;
import android.widget.TextView;
import android.app.Activity;
import android.graphics.BitmapFactory;
import android.graphics.Matrix;
public class MainActivity extends Activity {
private ViewPager mPager;
private List<View> listViews;
private ImageView cursor;
private TextView t1, t2, t3;
private int offset = 0;//移动条图片的偏移量
private int currIndex = 0;//当前页面的编号
private int bmpWidth;// 移动条图片的长度
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
initCursorPos();
initView();
}
//完成View组件的初始化,并将三个view动态地添加到Adapter对象中
//然后调用setAdapter将view集合与ViewPager绑定,设置进去的页面
//指向第一个页面setCurrentItem(0),最后设置onclick和onPageChange监听器
public void initView()
{
mPager = (ViewPager) findViewById(R.id.vPager);
t1 = (TextView) findViewById(R.id.text1);
t2 = (TextView) findViewById(R.id.text2);
t3 = (TextView) findViewById(R.id.text3);
listViews = new ArrayList<View>();
LayoutInflater mInflater = getLayoutInflater();
listViews.add(mInflater.inflate(R.layout.view1, null));
listViews.add(mInflater.inflate(R.layout.view2, null));
listViews.add(mInflater.inflate(R.layout.view3, null));
mPager.setAdapter(new MyPagerAdapter(listViews));
mPager.setCurrentItem(0);
t1.setOnClickListener(new MyClickListener(0));
t2.setOnClickListener(new MyClickListener(1));
t3.setOnClickListener(new MyClickListener(2));
mPager.setOnPageChangeListener(new MyOnPageChangeListener());
}
//初始化指示器的位置,就是下面那个移动条一开始放的地方
public void initCursorPos() {
cursor = (ImageView) findViewById(R.id.cursor);
bmpWidth = BitmapFactory.decodeResource(getResources(), R.drawable.a)
.getWidth();// 获取图片宽度
DisplayMetrics dm = new DisplayMetrics();
getWindowManager().getDefaultDisplay().getMetrics(dm);
int screenW = dm.widthPixels;// 获取分辨率宽度
offset = (screenW / 3 - bmpWidth) / 2;// 计算偏移量
Matrix matrix = new Matrix();
matrix.postTranslate(offset, 0);
cursor.setImageMatrix(matrix);// 设置动画初始位置
}
//设置点击事件,点击上面文字切换页面的
public class MyClickListener implements OnClickListener
{
private int index = 0;
public MyClickListener(int i)
{
index = i;
}
@Override
public void onClick(View arg0) {
mPager.setCurrentItem(index);
}
}
//监听页面切换时间,主要做的是动画处理,就是移动条的移动
public class MyOnPageChangeListener implements OnPageChangeListener {
int one = offset * 2 + bmpWidth;// 移动一页的偏移量,比如1->2,或者2->3
int two = one * 2;// 移动两页的偏移量,比如1直接跳3
@Override
public void onPageSelected(int index) {
Animation animation = null;
switch (index) {
case 0:
if (currIndex == 1) {
animation = new TranslateAnimation(one, 0, 0, 0);
} else if (currIndex == 2) {
animation = new TranslateAnimation(two, 0, 0, 0);
}
break;
case 1:
if (currIndex == 0) {
animation = new TranslateAnimation(offset, one, 0, 0);
} else if (currIndex == 2) {
animation = new TranslateAnimation(two, one, 0, 0);
}
break;
case 2:
if (currIndex == 0) {
animation = new TranslateAnimation(offset, two, 0, 0);
} else if (currIndex == 1) {
animation = new TranslateAnimation(one, two, 0, 0);
}
break;
}
currIndex = index;
animation.setFillAfter(true);// true表示图片停在动画结束位置
animation.setDuration(300); //设置动画时间为300毫秒
cursor.startAnimation(animation);//开始动画
}
@Override
public void onPageScrollStateChanged(int arg0) {}
@Override
public void onPageScrolled(int arg0, float arg1, int arg2) {}
}
}
或许部分朋友对于上面计算偏移量有点疑问,不知道怎么算,下面就画下图帮大家理解下吧!
①滚动条初始化位置的偏移量计算(可以理解为X坐标咯)
②移动一页或多页滚动条要移动的偏移量的计算
时间关系,明天晚上再补下图吧~
恩,好了,关于ViewPager的使用详解就到这里,下一节中我们会结合Fragment实现类似于微信
的底部导航栏+页面切换的效果,当然学完本节也可以弄了,嗯呢,就说这么多吧...
明天还要上班哈,晚安,各位!
本节代码下载:
1.ViewPager简单使用:http://pan.baidu.com/s/1eQIjoLc
2.ViewPager之PagerTitleStrip的使用:http://pan.baidu.com/s/1o6womOa
3.ViewPager之PagerTabStrip的使用:http://pan.baidu.com/s/1jGkRgr0
4.ViewPager实现自定义TabHost效果:http://pan.baidu.com/s/1kTDVsKR
参考文献:
http://blog.csdn.net/harvic880925/article/details/38453725
——转载请注明出处:coder-pig
札记(5)中介绍了Fragment构建简单的底部导航栏,在结尾的时候说要在下一节中,结合Viewpager
实现进入软件时的引导界面,说到ViewPager,很多朋友都用过,不过只知道粘贴复制,连一些基本的
东西都不知道,那是不行的,在本节中就先讲下ViewPager的一些基本概念吧!
1.首先ViewPager在哪个包下?
答:如图,就是在v4.view包下,另外,ViewPager也是3.0(api 11)后Google推出的,对于低版本的
可以自行导入v4包来解决低版本兼容的问题!
2.ViewPager的简单介绍
答:ViewPager就是一个页面切换的组件而已,我们可以往里面填多个view,然后我们左右滑动切换不同的view而已,和ListView一样,我们也需要一个Adapter(适配器),将要显示
的View和我们的ViewPager进行绑定,而ViewPager有特定的Adapter——PagerAdapter!
另外,Google官方是建议我们使用Fragment来填充ViewPager的,这样可以更加方便的生成
每个Page以及管理每个Page的生命周期!当然也给我们提供了两个不同的Adapter!分别是:
FragmentPageAdapter和FragmentStatePagerAdapter,前者适用于页面较少的情况,后者
适用于页面较多的情况,,对于两个Adapter的区别会在后面进行讲解!
3.ViewPager的适配器——PagerAdapter讲解
答:ViewPager和Listview这些组件其实都是类似的,只是前者单位是Page(页面),后者是Item(项)而PagerAdapter也是特别的!
①必须重写的四个方法:
②方法简介:
先说下简单的两个吧:getCount( ):获得viewpager中有多少个view
destroyItem( ):移除一个给定位置的页面。适配器有责任从容器中删除这个视图。这是为了确保
在finishUpdate(viewGroup)返回时视图能够被移除。
而另外两个就涉及到一个key的概念了:
instantiateItem( ):①将给定位置的view添加到ViewGroup(容器)中,创建并显示出来
②返回一个代表新增页面的Object(key),通常都是直接返回view本身就可以了,
当然你也可以自定义自己的key,但是key和每个view要一一对应的关系
isViewFromObject( ):判断instantiateItem(ViewGroup, int)函数所返回来的Key与一个页面视图是否是
代表的同一个视图(即它俩是否是对应的,对应的表示同一个View),通常我们直接写
return view == object;就可以了,至于为什么要这样讲起来比较复杂,后面有机会进行了解吧
貌似是ViewPager中有个存储view状态信息的ArrayList,根据View取出对应信息的吧!
③代码示例:
Fragment的简单用法:添加三个View到ViewPager,然后滑动效果图如下:
④实现流程:
step 1:定义三个布局,等下用来填充ViewPager的,例子比较简单,直接用不同TextView与背景颜色来区分view2,view3只需要copy一下,然后改下颜色与文字就可以了
view1.xml
[html] view
plaincopyprint?
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:gravity="center"
android:background="#FF6666">
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="第一个Page"
/>
</LinearLayout>
step 2:主界面布局文件的编写,一个TextView + ViewPager,注意ViewPager的标签:
是这样的:android.support.v4.view.ViewPager
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context=".MainActivity" >
<TextView
android:gravity="center"
android:layout_width="match_parent"
android:layout_height="40dp"
android:text="简单的ViewPager使用"
android:background="#FCBC12"/>
<android.support.v4.view.ViewPager
android:id="@+id/viewpager"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center" />
</LinearLayout>
step 3:编写我们的自定义PagerAdapter适配器类,继承PagerAdapter,实现四个基本的方法:
getCount( ),isViewFormObject( ),instantiateItem( ),destoryItem( ),同时还要定义一个View的
集合,用来放viewpager中的view
MyPagerAdapter.java:
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo1;
import java.util.ArrayList;
import android.support.v4.view.PagerAdapter;
import android.view.View;
import android.view.ViewGroup;
public class MyPageAdapter extends PagerAdapter {
private ArrayList<View> viewLists;
public MyPageAdapter() {}
public MyPageAdapter(ArrayList<View> viewLists)
{
super();
this.viewLists = viewLists;
}
@Override
public int getCount() {
return viewLists.size();
}
@Override
public boolean isViewFromObject(View view, Object object) {
return view == object;
}
@Override
public Object instantiateItem(ViewGroup container, int position) {
container.addView(viewLists.get(position));
return viewLists.get(position);
}
@Override
public void destroyItem(ViewGroup container, int position, Object object) {
container.removeView(viewLists.get(position));
}
}
step 4:最后就是MainActivity了,也很简单,实例化ViewPager对象以及View集合,然后通过LayoutInflater动态
加载三个view,通过add方法添加到View集合中,接着把View集合作为参数传递给MyPagerAdapter对象,
最后 调用setAdapter(mAdapter);就可以了
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo1;
import java.util.ArrayList;
import android.os.Bundle;
import android.app.Activity;
import android.support.v4.view.ViewPager;
import android.view.LayoutInflater;
import android.view.View;
public class MainActivity extends Activity {
//定义相关变量
private View v1,v2,v3;
private ViewPager vPager;
private ArrayList<View> aList;
private MyPageAdapter mAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
vPager = (ViewPager) findViewById(R.id.viewpager);
//动态加载三个View
LayoutInflater li = getLayoutInflater();
v1 = li.inflate(R.layout.view1, null);
v2 = li.inflate(R.layout.view2, null);
v3 = li.inflate(R.layout.view3, null);
aList = new ArrayList<View>();
aList.add(v1);
aList.add(v2);
aList.add(v3);
mAdapter = new MyPageAdapter(aList);
vPager.setAdapter(mAdapter);
}
}
代码还是比较简单的,自己看看应该能明白的~
4.ViewPager标题栏——PagerTitleStrip与PagerTabStrip
就是跟随着ViewPager滑动而滑动的标题咯,这两个是官方提供的,一个是普通文字,一个是带有下划线,以及可以点击文字可切换页面,当然官方的肯定是满足不了我们的,不过还是得学习下哈,关于自定义标题等下再讲
先看下两个的效果:
效果如图所示,
PagerTitleStrip只是一个普通的标题,会跟随Page切换进行切换,
而PagerTabStrip不仅有标题,还有下划线,另外点击标题也可以进行页面的切换,和TabHost有点相似
代码的话3个view就直接复用上面demo1的东西,然后修改一下布局文件和MainActivity就可以了:
①PagerTitleStrip的代码:
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:paddingBottom="@dimen/activity_vertical_margin"
tools:context=".MainActivity" >
<TextView
android:gravity="center"
android:layout_width="match_parent"
android:layout_height="35dp"
android:text="PagerTitleStrip效果演示"
android:background="#CCFF99"
/>
<android.support.v4.view.ViewPager
android:id="@+id/viewpager"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center">
<android.support.v4.view.PagerTitleStrip
android:id="@+id/pagertitle"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="top" />
</android.support.v4.view.ViewPager>
</LinearLayout>
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo2;
import java.util.ArrayList;
import com.jay.example.viewpagerdemo2.MyPageAdapter;
import android.os.Bundle;
import android.app.Activity;
import android.support.v4.view.ViewPager;
import android.view.LayoutInflater;
import android.view.View;
public class MainActivity extends Activity {
//定义相关变量
private View v1,v2,v3;
private ViewPager vPager;
private ArrayList<View> aList;
private ArrayList<String> sList;
private MyPageAdapter mAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
vPager = (ViewPager) findViewById(R.id.viewpager);
LayoutInflater li = getLayoutInflater();
v1 = li.inflate(R.layout.view1, null);
v2 = li.inflate(R.layout.view2, null);
v3 = li.inflate(R.layout.view3, null);
aList = new ArrayList<View>();
aList.add(v1);
aList.add(v2);
aList.add(v3);
sList = new ArrayList<String>();
sList.add("红色");
sList.add("蓝色");
sList.add("黄色");
mAdapter = new MyPageAdapter(aList,sList);
vPager.setAdapter(mAdapter);
}
}
②PagerTabStrip的代码:
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
android:paddingBottom="@dimen/activity_vertical_margin"
tools:context=".MainActivity" >
<TextView
android:gravity="center"
android:layout_width="match_parent"
android:layout_height="35dp"
android:text="PagerTabStrip效果演示"
android:background="#C0C080"
/>
<android.support.v4.view.ViewPager
android:id="@+id/viewpager"
android:layout_width="wrap_content"
android:layout_height="match_parent"
android:layout_gravity="center" >
<android.support.v4.view.PagerTabStrip
android:id="@+id/pagertitle"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="top" />
</android.support.v4.view.ViewPager>
</LinearLayout>
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo3;
import java.util.ArrayList;
import com.jay.example.viewpagerdemo2.R;
import com.jay.example.viewpagerdemo3.MyPageAdapter;
import android.os.Bundle;
import android.app.Activity;
import android.support.v4.view.ViewPager;
import android.view.LayoutInflater;
import android.view.View;
public class MainActivity extends Activity {
//定义相关变量
private View v1,v2,v3;
private ViewPager vPager;
private ArrayList<View> aList;
private ArrayList<String> sList;
private MyPageAdapter mAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
vPager = (ViewPager) findViewById(R.id.viewpager);
LayoutInflater li = getLayoutInflater();
v1 = li.inflate(R.layout.view1, null);
v2 = li.inflate(R.layout.view2, null);
v3 = li.inflate(R.layout.view3, null);
aList = new ArrayList<View>();
aList.add(v1);
aList.add(v2);
aList.add(v3);
sList = new ArrayList<String>();
sList.add("红色");
sList.add("蓝色");
sList.add("黄色");
mAdapter = new MyPageAdapter(aList,sList);
vPager.setAdapter(mAdapter);
}
}
ps:两个的实现代码都是类似的,这里就不多说了,而且这两个东西用的也不多,通常情况下都是按
实际需求自己写一个的,下面给大家演示一个Viewpager实现Tabhost效果的示例吧!
5.ViewPager实现TabHost效果:
先来看看效果图咯,正所谓没图你说个XX:下面就来通过代码来实现上面的效果:
step 1:先完成我们的主界面布局,三个并列的TextView + 作为底部移动条的ImageView+ViewPager
activity_main.xml:
[html] view
plaincopyprint?
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/LinearLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context=".MainActivity" >
<LinearLayout
android:id="@+id/linearLayout1"
android:layout_width="fill_parent"
android:layout_height="60dp"
android:background="#FFFFFF" >
<TextView
android:id="@+id/text1"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_weight="1.0"
android:gravity="center"
android:text="红色" />
<TextView
android:id="@+id/text2"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_weight="1.0"
android:gravity="center"
android:text="蓝色"/>
<TextView
android:id="@+id/text3"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_weight="1.0"
android:gravity="center"
android:text="黄色" />
</LinearLayout>
<ImageView
android:id="@+id/cursor"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:scaleType="matrix"
android:src="@drawable/a" />
<android.support.v4.view.ViewPager
android:id="@+id/vPager"
android:layout_width="wrap_content"
android:layout_height="0dp"
android:layout_gravity="center"
android:layout_weight="1.0"
android:flipInterval="30"
android:persistentDrawingCache="animation" />
</LinearLayout>
ps:上面的一些属性可能不理解,那就先放一放,那些是关于动画的,
后续会专门对Android中的动画进行一个总结!
Step 2:自定义一个PageAdapter的适配器,和前面的是一样的
MyPageAdapter.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo4;
import java.util.List;
import android.support.v4.view.PagerAdapter;
import android.support.v4.view.ViewPager;
import android.view.View;
public class MyPagerAdapter extends PagerAdapter {
public List<View> mListViews;
public MyPagerAdapter(List<View> mListViews) {
this.mListViews = mListViews;
}
@Override
public void destroyItem(View arg0, int arg1, Object arg2) {
((ViewPager) arg0).removeView(mListViews.get(arg1));
}
@Override
public int getCount() {
return mListViews.size();
}
@Override
public Object instantiateItem(View arg0, int arg1) {
((ViewPager) arg0).addView(mListViews.get(arg1), 0);
return mListViews.get(arg1);
}
@Override
public boolean isViewFromObject(View arg0, Object arg1) {
return arg0 == (arg1);
}
}
step 3.创建三个填充到ViewPager中的view,这里直接用前面的就可以了
step 4:主Activity的编写,要完成的事有:
1)相关组件的初始化
2)定义TextView点击事件的方法,Pager.setCurrentItem(index);设置当前显示的页面
3)定义一个初始化移动条位置的方法,移动条的起始位置offset = (屏幕宽度/3 - 移动条宽度)/2;
然后通过Matrix的相关方法设置ImageView的位置
4)定义ViewPager页面切换事件,先计算出移动一页与两页的偏移量:
一页 = offset * 2 + 图片宽度
两页 = 一页 * 2
然后根据哪页跳哪页,通过TranslateAnimation设置跳转动画即可
代码如下:
MainActivity.java
[java] view
plaincopyprint?
package com.jay.example.viewpagerdemo4;
import java.util.ArrayList;
import java.util.List;
import android.os.Bundle;
import android.support.v4.view.ViewPager;
import android.support.v4.view.ViewPager.OnPageChangeListener;
import android.util.DisplayMetrics;
import android.view.LayoutInflater;
import android.view.View;
import android.view.View.OnClickListener;
import android.view.animation.Animation;
import android.view.animation.TranslateAnimation;
import android.widget.ImageView;
import android.widget.TextView;
import android.app.Activity;
import android.graphics.BitmapFactory;
import android.graphics.Matrix;
public class MainActivity extends Activity {
private ViewPager mPager;
private List<View> listViews;
private ImageView cursor;
private TextView t1, t2, t3;
private int offset = 0;//移动条图片的偏移量
private int currIndex = 0;//当前页面的编号
private int bmpWidth;// 移动条图片的长度
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
initCursorPos();
initView();
}
//完成View组件的初始化,并将三个view动态地添加到Adapter对象中
//然后调用setAdapter将view集合与ViewPager绑定,设置进去的页面
//指向第一个页面setCurrentItem(0),最后设置onclick和onPageChange监听器
public void initView()
{
mPager = (ViewPager) findViewById(R.id.vPager);
t1 = (TextView) findViewById(R.id.text1);
t2 = (TextView) findViewById(R.id.text2);
t3 = (TextView) findViewById(R.id.text3);
listViews = new ArrayList<View>();
LayoutInflater mInflater = getLayoutInflater();
listViews.add(mInflater.inflate(R.layout.view1, null));
listViews.add(mInflater.inflate(R.layout.view2, null));
listViews.add(mInflater.inflate(R.layout.view3, null));
mPager.setAdapter(new MyPagerAdapter(listViews));
mPager.setCurrentItem(0);
t1.setOnClickListener(new MyClickListener(0));
t2.setOnClickListener(new MyClickListener(1));
t3.setOnClickListener(new MyClickListener(2));
mPager.setOnPageChangeListener(new MyOnPageChangeListener());
}
//初始化指示器的位置,就是下面那个移动条一开始放的地方
public void initCursorPos() {
cursor = (ImageView) findViewById(R.id.cursor);
bmpWidth = BitmapFactory.decodeResource(getResources(), R.drawable.a)
.getWidth();// 获取图片宽度
DisplayMetrics dm = new DisplayMetrics();
getWindowManager().getDefaultDisplay().getMetrics(dm);
int screenW = dm.widthPixels;// 获取分辨率宽度
offset = (screenW / 3 - bmpWidth) / 2;// 计算偏移量
Matrix matrix = new Matrix();
matrix.postTranslate(offset, 0);
cursor.setImageMatrix(matrix);// 设置动画初始位置
}
//设置点击事件,点击上面文字切换页面的
public class MyClickListener implements OnClickListener
{
private int index = 0;
public MyClickListener(int i)
{
index = i;
}
@Override
public void onClick(View arg0) {
mPager.setCurrentItem(index);
}
}
//监听页面切换时间,主要做的是动画处理,就是移动条的移动
public class MyOnPageChangeListener implements OnPageChangeListener {
int one = offset * 2 + bmpWidth;// 移动一页的偏移量,比如1->2,或者2->3
int two = one * 2;// 移动两页的偏移量,比如1直接跳3
@Override
public void onPageSelected(int index) {
Animation animation = null;
switch (index) {
case 0:
if (currIndex == 1) {
animation = new TranslateAnimation(one, 0, 0, 0);
} else if (currIndex == 2) {
animation = new TranslateAnimation(two, 0, 0, 0);
}
break;
case 1:
if (currIndex == 0) {
animation = new TranslateAnimation(offset, one, 0, 0);
} else if (currIndex == 2) {
animation = new TranslateAnimation(two, one, 0, 0);
}
break;
case 2:
if (currIndex == 0) {
animation = new TranslateAnimation(offset, two, 0, 0);
} else if (currIndex == 1) {
animation = new TranslateAnimation(one, two, 0, 0);
}
break;
}
currIndex = index;
animation.setFillAfter(true);// true表示图片停在动画结束位置
animation.setDuration(300); //设置动画时间为300毫秒
cursor.startAnimation(animation);//开始动画
}
@Override
public void onPageScrollStateChanged(int arg0) {}
@Override
public void onPageScrolled(int arg0, float arg1, int arg2) {}
}
}
或许部分朋友对于上面计算偏移量有点疑问,不知道怎么算,下面就画下图帮大家理解下吧!
①滚动条初始化位置的偏移量计算(可以理解为X坐标咯)
②移动一页或多页滚动条要移动的偏移量的计算
时间关系,明天晚上再补下图吧~
恩,好了,关于ViewPager的使用详解就到这里,下一节中我们会结合Fragment实现类似于微信
的底部导航栏+页面切换的效果,当然学完本节也可以弄了,嗯呢,就说这么多吧...
明天还要上班哈,晚安,各位!
本节代码下载:
1.ViewPager简单使用:http://pan.baidu.com/s/1eQIjoLc
2.ViewPager之PagerTitleStrip的使用:http://pan.baidu.com/s/1o6womOa
3.ViewPager之PagerTabStrip的使用:http://pan.baidu.com/s/1jGkRgr0
4.ViewPager实现自定义TabHost效果:http://pan.baidu.com/s/1kTDVsKR
参考文献:
http://blog.csdn.net/harvic880925/article/details/38453725
相关文章推荐
- Android实习札记(5)---Fragment之底部导航栏的实现
- Android实习札记(4)---Fragment(碎片)基本概念解析
- Android实习札记(2)---妙用View的keepScreenOn保持屏幕常亮
- Android实习札记(1)---EditText属性之ImeOption详解
- Android提供的系统服务之--Vibrator(振动器)
- Android提供的系统服务之--AudioManager(音频管理器)
- Android提供的系统服务之--SmsManager(短信管理器)
- Android提供的系统服务之--TelephonyManager(电话管理器)
- 小猪的Android入门之路 Day 9 part 2
- 喝酒不骑马的Android自学日记(13)-Fragment生命周期&数据传递
- Android多媒体-深入音频
- 推荐提升 Android 性能的建议
- 当突然断电后,Android studio项目导入包全红
- Android studio 打jar包
- Android工具
- android设备下的目录说明
- android基本控件及表单(3)
- Android之MVVM框架 - 数据绑定
- 收集android上开源的酷炫的交互动画和视觉效果:Interactive-animation
- android 6.0上getResources.getColor遭弃用
