Android利用canvas画各种图形(点、直线、弧、圆、椭圆、文字、矩形、多边形、曲线、圆角矩形)

（转载）http://blog.csdn.net/rhljiayou/article/details/7212620

程序媛，佩服！

1、首先说一下canvas类：

Class Overview

The Canvas class holds the "draw" calls. To draw something, you need 4 basic components: A Bitmap to hold the pixels, a Canvas to host the draw calls (writing into the bitmap), a drawing primitive (e.g. Rect, Path, text, Bitmap), and a paint (to describe the
colors and styles for the drawing).

这个类相当于一个画布，你可以在里面画很多东西；

我们可以把这个Canvas理解成系统提供给我们的一块内存区域(但实际上它只是一套画图的API，真正的内存是下面的Bitmap)，而且它还提供了一整套对这个内存区域进行操作的方法，所有的这些操作都是画图API。也就是说在这种方式下我们已经能一笔一划或者使用Graphic来画我们所需要的东西了，要画什么要显示什么都由我们自己控制。

这种方式根据环境还分为两种：一种就是使用普通View的canvas画图，还有一种就是使用专门的SurfaceView的canvas来画图。两种的主要是区别就是可以在SurfaceView中定义一个专门的线程来完成画图工作，应用程序不需要等待View的刷图，提高性能。前面一种适合处理量比较小，帧率比较小的动画，比如说象棋游戏之类的；而后一种主要用在游戏，高品质动画方面的画图。

下面是Canvas类常用的方法：

drawRect(RectF rect, Paint paint) //绘制区域，参数一为RectF一个区域

drawPath(Path path, Paint paint) //绘制一个路径，参数一为Path路径对象

drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint)  //贴图，参数一就是我们常规的Bitmap对象，参数二是源区域(这里是bitmap)，参数三是目标区域(应该在canvas的位置和大小)，参数四是Paint画刷对象，因为用到了缩放和拉伸的可能，当原始Rect不等于目标Rect时性能将会有大幅损失。

drawLine(float startX, float startY, float stopX, float stopY, Paintpaint) //画线，参数一起始点的x轴位置，参数二起始点的y轴位置，参数三终点的x轴水平位置，参数四y轴垂直位置，最后一个参数为Paint 画刷对象。

drawPoint(float x, float y, Paint paint) //画点，参数一水平x轴，参数二垂直y轴，第三个参数为Paint对象。

drawText(String text, float x, floaty, Paint paint)  //渲染文本，Canvas类除了上面的还可以描绘文字，参数一是String类型的文本，参数二x轴，参数三y轴，参数四是Paint对象。

drawOval(RectF oval, Paint paint)//画椭圆，参数一是扫描区域，参数二为paint对象；

drawCircle(float
cx, float cy, float radius,Paint paint)// 绘制圆，参数一是中心点的x轴，参数二是中心点的y轴，参数三是半径，参数四是paint对象；


drawArc(RectF oval,
float startAngle, float sweepAngle, boolean useCenter, Paint paint)//画弧，

参数一是RectF对象，一个矩形区域椭圆形的界限用于定义在形状、大小、电弧，参数二是起始角(度)在电弧的开始，

参数三扫描角(度)开始顺时针测量的，参数四是如果这是真的话,包括椭圆中心的电弧,并关闭它,如果它是假这将是一个弧线,参数五是Paint对象；

还要理解一个paint类：

Class Overview

The Paint class holds the style and color information about how to draw geometries, text and bitmaps.

paint类拥有风格和颜色信息如何绘制几何学,文本和位图。

Paint 代表了Canvas上的画笔、画刷、颜料等等；

Paint类常用方法:

setARGB(int a, int r, int g, int b) // 设置 Paint对象颜色，参数一为alpha透明值

setAlpha(int a) // 设置alpha不透明度，范围为0~255

setAntiAlias(boolean aa) // 是否抗锯齿

setColor(int color)  // 设置颜色，这里Android内部定义的有Color类包含了一些常见颜色定义

setTextScaleX(float scaleX)  // 设置文本缩放倍数，1.0f为原始

setTextSize(float textSize)  // 设置字体大小

setUnderlineText(booleanunderlineText)  // 设置下划线
2、直接看案例

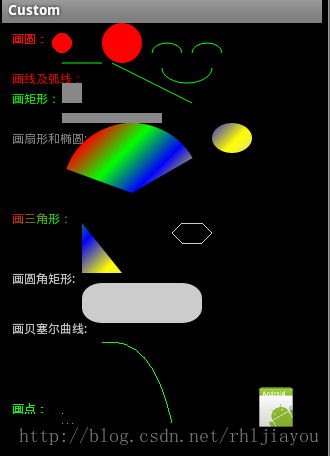

看一下效果图：



在此案例中我们用到的是自定义view类;

CustomActivity.java

[java] view
plaincopy

public class CustomActivity extends Activity {

    @Override

    public void onCreate(Bundle savedInstanceState) {

        super.onCreate(savedInstanceState);

        setContentView(R.layout.main);

        init();

    }



    private void init() {

        LinearLayout layout=(LinearLayout) findViewById(R.id.root);

        final DrawView view=new DrawView(this);

        view.setMinimumHeight(500);

        view.setMinimumWidth(300);

        //通知view组件重绘

        view.invalidate();

        layout.addView(view);



    }

}

重要的类自定义View组件要重写View组件的onDraw(Canvase)方法，接下来是在该 Canvas上绘制大量的几何图形，点、直线、弧、圆、椭圆、文字、矩形、多边形、曲线、圆角矩形，等各种形状！

DrawView.java

[java] view
plaincopy

public class DrawView extends View {



    public DrawView(Context context) {

        super(context);

    }



    @Override

    protected void onDraw(Canvas canvas) {

        super.onDraw(canvas);

        /*

         * 方法 说明 drawRect 绘制矩形 drawCircle 绘制圆形 drawOval 绘制椭圆 drawPath 绘制任意多边形

         * drawLine 绘制直线 drawPoin 绘制点

         */

        // 创建画笔

        Paint p = new Paint();

        p.setColor(Color.RED);// 设置红色



        canvas.drawText("画圆：", 10, 20, p);// 画文本

        canvas.drawCircle(60, 20, 10, p);// 小圆

        p.setAntiAlias(true);// 设置画笔的锯齿效果。 true是去除，大家一看效果就明白了

        canvas.drawCircle(120, 20, 20, p);// 大圆



        canvas.drawText("画线及弧线：", 10, 60, p);

        p.setColor(Color.GREEN);// 设置绿色

        canvas.drawLine(60, 40, 100, 40, p);// 画线

        canvas.drawLine(110, 40, 190, 80, p);// 斜线

        //画笑脸弧线

        p.setStyle(Paint.Style.STROKE);//设置空心

        RectF oval1=new RectF(150,20,180,40);

        canvas.drawArc(oval1, 180, 180, false, p);//小弧形

        oval1.set(190, 20, 220, 40);

        canvas.drawArc(oval1, 180, 180, false, p);//小弧形

        oval1.set(160, 30, 210, 60);

        canvas.drawArc(oval1, 0, 180, false, p);//小弧形



        canvas.drawText("画矩形：", 10, 80, p);

        p.setColor(Color.GRAY);// 设置灰色

        p.setStyle(Paint.Style.FILL);//设置填满

        canvas.drawRect(60, 60, 80, 80, p);// 正方形

        canvas.drawRect(60, 90, 160, 100, p);// 长方形



        canvas.drawText("画扇形和椭圆:", 10, 120, p);

        /* 设置渐变色 这个正方形的颜色是改变的 */

        Shader mShader = new LinearGradient(0, 0, 100, 100,

                new int[] { Color.RED, Color.GREEN, Color.BLUE, Color.YELLOW,

                        Color.LTGRAY }, null, Shader.TileMode.REPEAT); // 一个材质,打造出一个线性梯度沿著一条线。

        p.setShader(mShader);

        // p.setColor(Color.BLUE);

        RectF oval2 = new RectF(60, 100, 200, 240);// 设置个新的长方形，扫描测量

        canvas.drawArc(oval2, 200, 130, true, p);

        // 画弧，第一个参数是RectF：该类是第二个参数是角度的开始，第三个参数是多少度，第四个参数是真的时候画扇形，是假的时候画弧线

        //画椭圆，把oval改一下

        oval2.set(210,100,250,130);

        canvas.drawOval(oval2, p);



        canvas.drawText("画三角形：", 10, 200, p);

        // 绘制这个三角形,你可以绘制任意多边形

        Path path = new Path();

        path.moveTo(80, 200);// 此点为多边形的起点

        path.lineTo(120, 250);

        path.lineTo(80, 250);

        path.close(); // 使这些点构成封闭的多边形

        canvas.drawPath(path, p);



        // 你可以绘制很多任意多边形，比如下面画六连形

        p.reset();//重置

        p.setColor(Color.LTGRAY);

        p.setStyle(Paint.Style.STROKE);//设置空心

        Path path1=new Path();

        path1.moveTo(180, 200);

        path1.lineTo(200, 200);

        path1.lineTo(210, 210);

        path1.lineTo(200, 220);

        path1.lineTo(180, 220);

        path1.lineTo(170, 210);

        path1.close();//封闭

        canvas.drawPath(path1, p);

        /*

         * Path类封装复合(多轮廓几何图形的路径

         * 由直线段*、二次曲线,和三次方曲线，也可画以油画。drawPath(路径、油漆),要么已填充的或抚摸

         * (基于油漆的风格),或者可以用于剪断或画画的文本在路径。

         */



        //画圆角矩形

        p.setStyle(Paint.Style.FILL);//充满

        p.setColor(Color.LTGRAY);

        p.setAntiAlias(true);// 设置画笔的锯齿效果

        canvas.drawText("画圆角矩形:", 10, 260, p);

        RectF oval3 = new RectF(80, 260, 200, 300);// 设置个新的长方形

        canvas.drawRoundRect(oval3, 20, 15, p);//第二个参数是x半径，第三个参数是y半径



        //画贝塞尔曲线

        canvas.drawText("画贝塞尔曲线:", 10, 310, p);

        p.reset();

        p.setStyle(Paint.Style.STROKE);

        p.setColor(Color.GREEN);

        Path path2=new Path();

        path2.moveTo(100, 320);//设置Path的起点

        path2.quadTo(150, 310, 170, 400); //设置贝塞尔曲线的控制点坐标和终点坐标

        canvas.drawPath(path2, p);//画出贝塞尔曲线



        //画点

        p.setStyle(Paint.Style.FILL);

        canvas.drawText("画点：", 10, 390, p);

        canvas.drawPoint(60, 390, p);//画一个点

        canvas.drawPoints(new float[]{60,400,65,400,70,400}, p);//画多个点



        //画图片，就是贴图

        Bitmap bitmap = BitmapFactory.decodeResource(getResources(), R.drawable.ic_launcher);

        canvas.drawBitmap(bitmap, 250,360, p);

    }

}

ok！哈哈！

转载请注意地址！

//------------------------------------------------------------------------------------------------------------------------------------------

注意：开始因为canvas可以直接画三角形的，竟然不能。

简单的看看canvas可以直接绘制哪些图形

canvas.drawPoint(); // 直接画点
canvas.drawLine(); // 直接画线

canvas.drawCircle(); // 直接画圆
canvas.drawRect(); // 直接画矩形
canvas.drawRoundRect(); // 画圆角矩形
canvas.drawArc(); // 直接画弧
canvas.drawOval(); // 直接画椭圆<span style="font-family: Arial; background-color: rgb(255, 255, 255);">	</span>

比如绘制三角形，和正五边形。

需要Path和canvas.drawPath()结合起来绘制，如下绘制三角形：

mPaint.setColor(Color.BLUE);
Path path= new Path();
path.moveTo(300, 10);
path.lineTo(350, 20);
path.lineTo(280, 40);
path.close();
canvas.drawPath(path, mPaint);
