一起学mini2440裸机开发(一)--第一个led灯点亮

版权声明：本文为博主原创文章，未经博主允许不得转载。

    开发板：mini2440， NandFlash：K9F2G08U0B 256M大小，CPU:S3C2440A  。

    开发环境：MDK4.11

    仿真器：Jlink v8

    这是我用csdn发表的第一个文章，之前使用过arm-linux-gcc裸机开发mini2440，但是很多函数什么的不能直接调用(我的技术问题)，准备重新整理一下ARM裸机，整理好之后准备下一阶段学习。关于软件MDK4.11和它的注册机，我传不上去，说是由于文件太大，又想要的直接留言邮箱要就行了。

   下面开始我们的第一个LED灯的点亮程序吧！

   1、新建一个项目工程

     双击MDK图标

进入开发环境，如下图，

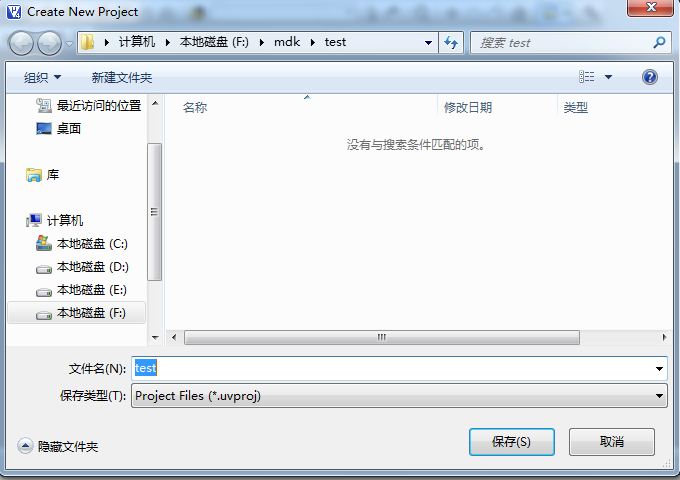

    单击Project/New uVision Project，选择你要创建文档的位置，文档名为test，单击保存








    选择CPU为Samsung/S3C2440A，单击OK

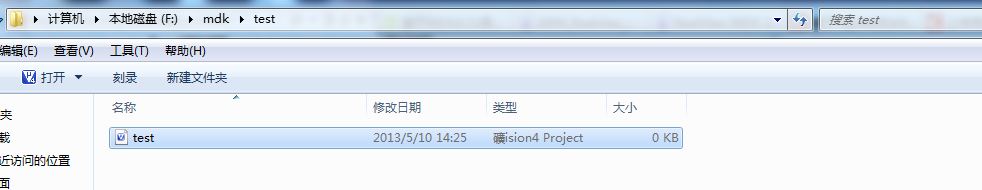

    单击完OK按钮后，咱们先看一下原来的空test文件夹里多了什么文件，当然你也可以不用看，我是看看MDK到底是默认给咱们提供了什么方便，下图为单击OK后多出的文档

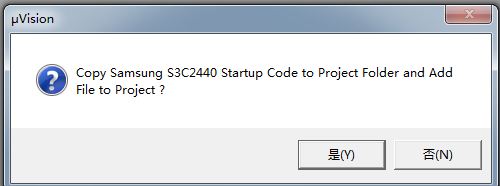

    很容易看出多出来一个test工程文档。在上一步单击完OK后，会弹出下图，该图是为了让你选择是不是将Samsung S3C2440的启动代码复制添加的你的工程文档。这段启动代码咱们以后分析，在这里先选择“是”








   选择“是”后，一个工程文档建好了，如下图所示。








   你看上图，可以看到工程文档自动添加了S3C2440.s，这就是上一步选择“是”后自动添加的启动代码，咱们再看看test文件夹里多了什么文件。很容易可以看出多了三个文件，其中一个就是S3C2440.s，这个代码很重要啊。咱们现在先不管他，接着下一步。








2、新建一个文件。选择File/New，新建一个文件。

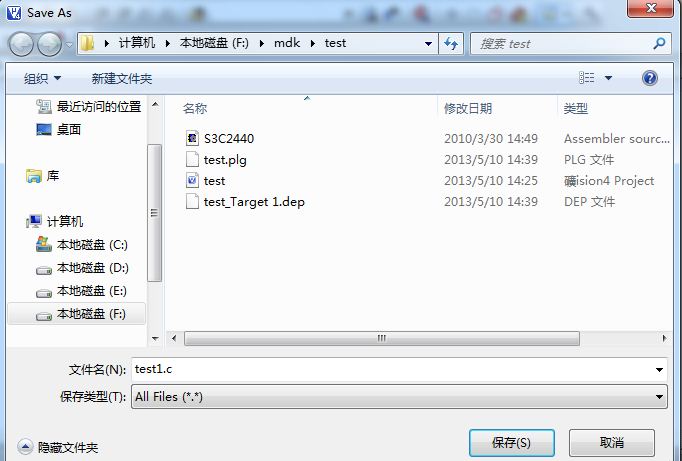

   将该文件保存并命名为test1，注意后面要加后缀.c，单击保存

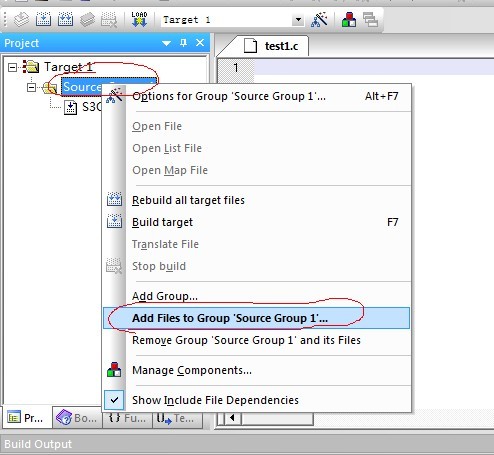

    将test1.c文件添加到你的工程，对着Source Group1右击，选择“Add Files to Group "Source Group 1"...”








   选择刚才建立的test1.c，单击Add，该文件就被加到了工程中。

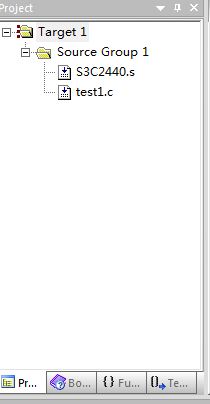

  这里不需要添加别的文件了，直接点击Close就可以了。下图可以看到test1.c已经被加到工程中了。








3、编辑test1.c文件。这里我们再添加别的文件，也不再使用include包含什么东西。

     test1.c的代码如下，可以直接复制粘贴。/*  */里边的内容应该可以显示，这也是我从新浪搬家到这里的原因了，发现新浪的注释代码有时候不能显示。



 /*

* 功能：实现LED1灯循环亮灭

* LED1--GPB5

* LED2--GPB6

* LED3--GPB7

* LED4--GPB8

*/

#define rGPBCON  (*(volatile unsigned long*)0x56000010)

#define rGPBDAT  (*(volatile unsigned long*)0x56000014)

#define Led1_On      ~(1<<5)

#define Led1_Off      (1<<5)

void Led_Port_Init(void);

void delay(int i);

int main(void)

{

 Led_Port_Init();

 while(1)

 {

  //Led1亮

  rGPBDAT&=Led1_On;

  delay(10000);

  //Led1灭

  rGPBDAT|=Led1_Off;

  delay(10000);

 }

}

/*

* 函数名称：Led_Port_Init()

* 全局变量：无

* 参    数：无

* 返 回 值：无

* 说    明：实现Led1灯的寄存器初始化

*/

void Led_Port_Init(void)

{

   //设置GPB5为输出端口

    rGPBCON &= ~(3<<10);

    rGPBCON |= (1<<10);

}

/*

* 函数名称：delay(int t)

* 全局变量：无

* 参    数：t

* 返 回 值：无

* 说    明：延时函数

*/

void delay(int t)

{

    int a,b;

    for(a=0;a<=i;a++)

  for(b=0;b<=100;b++);

}

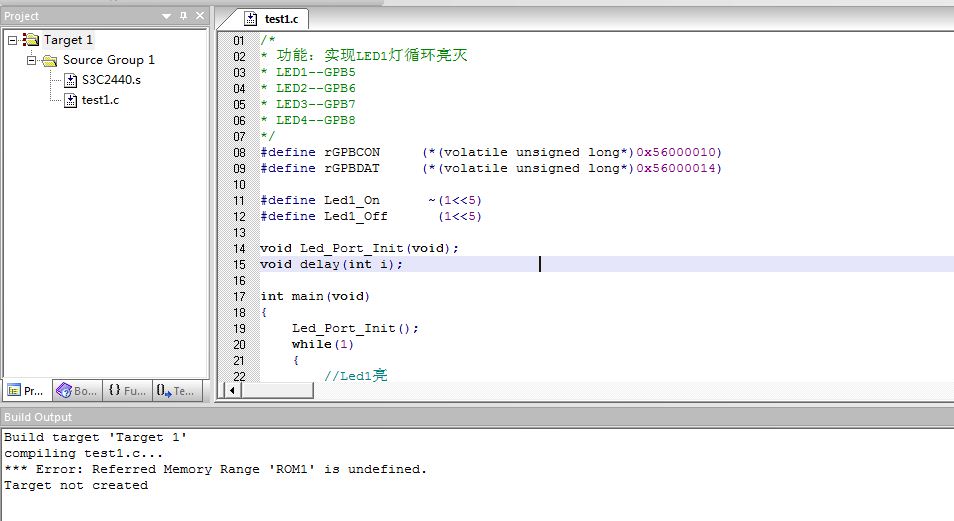

   将上面的代码复制粘贴完之后，注意保存。这时候还不能编译，如果编译，会出现如下图的错误。









   意思是说ROM1没有定义什么的，下面在用之前需要配置

4、配置之前的准备工作

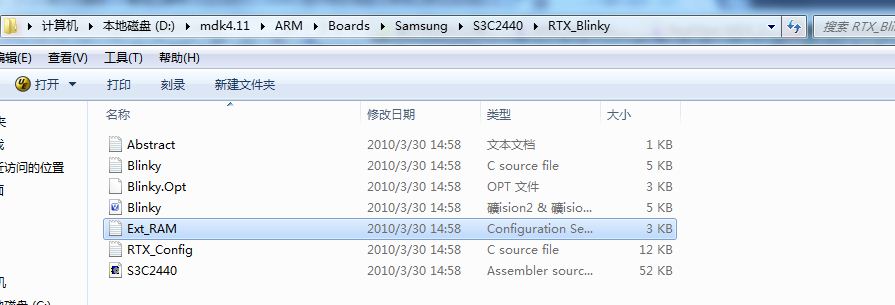

    首先，在你MDK安装目录下，找到文件Ext_RAM的配置文件，如下图是我的Ext_RAM的路径

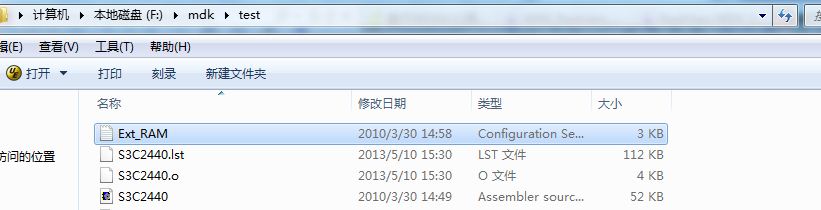

   将这个Ext_RAM文件复制到咱们创建的test工程存放的文件夹中，我的是下图








  修改该文件的一处内容，只修改一处哈，如下图，

  将LOAD Obj\Blinky.axf INCREMENTAL         // Download program

  修改为LOAD .\test.axf INCREMENTAL         // Download program








  这里的.\表示当前文件夹，test是你的工程文件名，比如说你新建的工程为wangwensong，那么这里就要改为.\wangwensong.axf了。

  做完准备工作，下面开始进行配置。

   在Target 1处鼠标右击，选择Options for Target 'Target 1'....

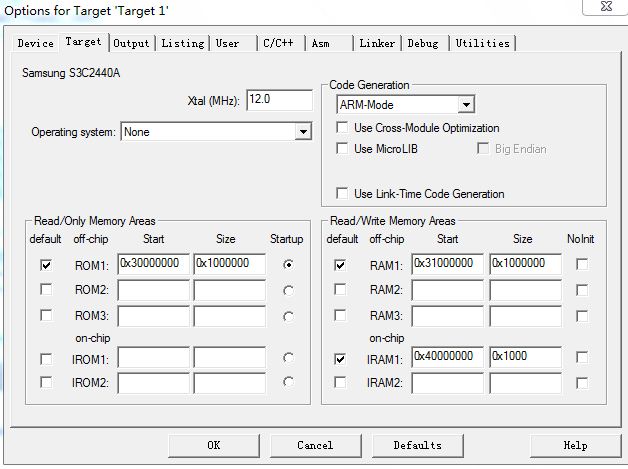

  弹出下图，配置Target，如下图








   配置Debug，如下图。因为我使用的是Jlink仿真，所以选择J-LINK/J-TRACE，那个.\Ext_RAM.ini文件就是刚才我们复制修改后的文件，添加进来就行了

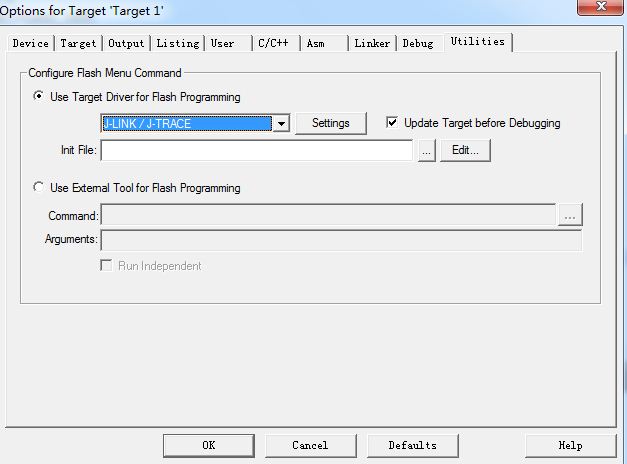

   配置Utilities，如下图




  至此配置完成，点击OK，就行了。

5、编译

    点击保存按钮，先保存一下，再点击

，编译文件。




   这样咱们就可以仿真了。

6、仿真

   我使用的是Jlink仿真，这里你首先要安装好Jlink的驱动，要不然不能用。我感觉MDK的Jlink仿真就是比ADS的仿真好，用起来方便。

   首先，将Jlink与你的电脑、mini2440开发板连接好，将mini2440的开关注意拨到nor flash启动，要不然你的jlink不工作的，打开开发板电源。

   点击仿真按钮

，然后MDK会进入仿真环境?，不好意思，出现了错误error，Error:Flash Download failed -ARM920T

   如下图。对于这个错误，我表示很高兴啊！！在解决它的时候我又明白了一个很重要的知识点！






   咱们先把他解决了吧，只需要修改一项，那就是咱们在配置Utilities的时候将那个Update Target before Debugging前面的勾去掉，如下图






  修改完这一项后，你就可以再点击仿真按钮，一会儿你的板子上的灯就会一亮一灭了。



7、总结

  到第六步，这篇文章的目的就达到了，这一步还是针对上一步中出现的错误进一步分析。

  看一下出现错误的时候，Build Output输出的信息，如下图






 输出的信息是：

  No Algorithm found for:30000000H - 30000357H

  Erase skipped!

  那么这是什么意思呢？联系出错提示框中的错误信息“Flash Downloaded flashed”，可以看出这里是MDK要找以0x30000000开头的地址空间的Flash下载算法(algorithm)，但是0x30000000开头的空间不是Flash地址空间，而是内存空间(SDRAM的起始地址是0x30000000)，记得咱们在配置Target时，设置的地址其实就是基于内存加载的。这样解决方法就有了。既然咱们选择的是基于内存的加载方式，就应该在配置Ultilities时，取消“Update Target
before Debugging”，这个选项只能在Flash加载方式中使用。

  在这里说明一下，RAM(SDRAM也是其中一种)表示的是读写存储器，可其中的任一存储单元进行读或写操作，计算机关闭电源后其内的信息将不在保存，再次开机需要重新装入，通常用来存放操作系统，各种正在运行的软件、输入和输出数据、中间结果及与外存交换信息等，我们常说的内存主要是指RAM。所以咱们的开发板如果断电再重启，程序就没有了，解决这个的办法是将程序从sdram中复制到nand flash中去，以后就会用到。
