Android通过用代码画虚线椭圆边框背景来学习一下shape的用法

在Android程序开发中，我们经常会去用到Shape这个东西去定义各种各样的形状，shape可以绘制矩形环形以及椭圆，所以只需要用椭圆即可，在使用的时候将控件比如imageview或textview的高宽设置成一样就是正圆，solid表示远的填充色，stroke则代表远的边框线，所以两者结合可以实现带边缘的圆，当然也可以直接加上size控制高宽。那么我首先带你们了解一下Shape下有哪些标签，并且都代表什么意思：

shape属性：

rectangle：矩形

oval：椭圆

line：线，需要 stroke 来设置宽度

ring：环形

solid属性：

color：填充颜色

stroke属性：

color：边框颜色

width：边框宽度

dashWidth：虚线框的宽度

dashGap：虚线框的间隔

corners属性：

radius：四个角的半径

topRightRadius：右上角的半径

bottomLeftRadius：右下角的半径

opLeftRadius：左上角的半径

bottomRightRadius：左下角的半径

gradient属性：

startColor：其实颜色

centerColor：中间颜色

endColor：结束颜色

centerX：中间颜色的相对X坐标（0 -- 1）

centerY：中间颜色的相对Y坐标（0 -- 1）

useLevel：（true/false）， 是否用作LevelListDrawable的标志

angle是渐变角度，必须为45的整数倍。0从左到右，90从下到上，180从右到左，270从上到下

type：渐变模式。 默认线性渐变，可以指定渐变为radial（径向渐变）或者sweep（类似雷达扫描的形式）

gradientRadius：渐变半径，径向渐变需指定半径。

padding属性：

left：左内边距

top：上内边距

right：右内边距

bottom：下内边距

size属性:

width：宽

height：高

现在接下来我们通过一个例子，画了五个不一样的形状，来详细了解有关Shape的用法。例子如下：

1、画椭圆虚线边框背景，资源文件代码如下：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" >

   <!-- 圆角 -->
   <corners
       android:bottomLeftRadius="8dp"
       android:bottomRightRadius="8dp"
       android:radius="15dp"
       android:topLeftRadius="8dp"
       android:topRightRadius="8dp" />

   <!-- 描边 -->
   <stroke
       android:dashGap="4dp"
       android:dashWidth="4dp"
       android:width="2dp"
       android:color="@color/ellipse_dashed_line_color" />

</shape>

2、画实线透明边框背景，资源文件代码如下：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" >

   <!-- 圆角 -->
   <corners
       android:bottomLeftRadius="6dp"
       android:bottomRightRadius="6dp"
       android:radius="10dp"
       android:topLeftRadius="6dp"
       android:topRightRadius="6dp" />

   <!-- 描边 -->
   <stroke
       android:width="1dp"
       android:color="@color/ellipse_dashed_line_color" />

</shape>

3、画实线填充颜色边框背景，资源文件代码如下：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" >

   <!-- 圆角 -->
   <corners
       android:bottomLeftRadius="6dp"
       android:bottomRightRadius="6dp"
       android:radius="10dp"
       android:topLeftRadius="6dp"
       android:topRightRadius="6dp" />

   <!-- 描边 -->
   <solid
       android:width="1dp"
       android:color="@color/ellipse_dashed_line_color" />

</shape>

4、画实线透明半边椭圆边框，资源文件代码如下：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >

   <item>
       <shape android:shape="rectangle" >
           <stroke
               android:width="1.2dp"
               android:color="#669df3" />

           <solid android:color="#00000000" />

           <corners
               android:bottomRightRadius="10dp"
               android:topRightRadius="10dp" />

           <padding
               android:bottom="8dp"
               android:left="12dp"
               android:right="12dp"
               android:top="8dp" />
       </shape>
   </item>

</layer-list>

5、画实线填充颜色半边椭圆边框，资源文件代码如下：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >

   <item>
       <shape android:shape="rectangle" >
           <solid android:color="#669df3" />

           <corners
               android:bottomLeftRadius="10dp"
               android:topLeftRadius="10dp" />

           <padding
               android:bottom="8dp"
               android:left="12dp"
               android:right="12dp"
               android:top="8dp" />
       </shape>
   </item>

</layer-list>

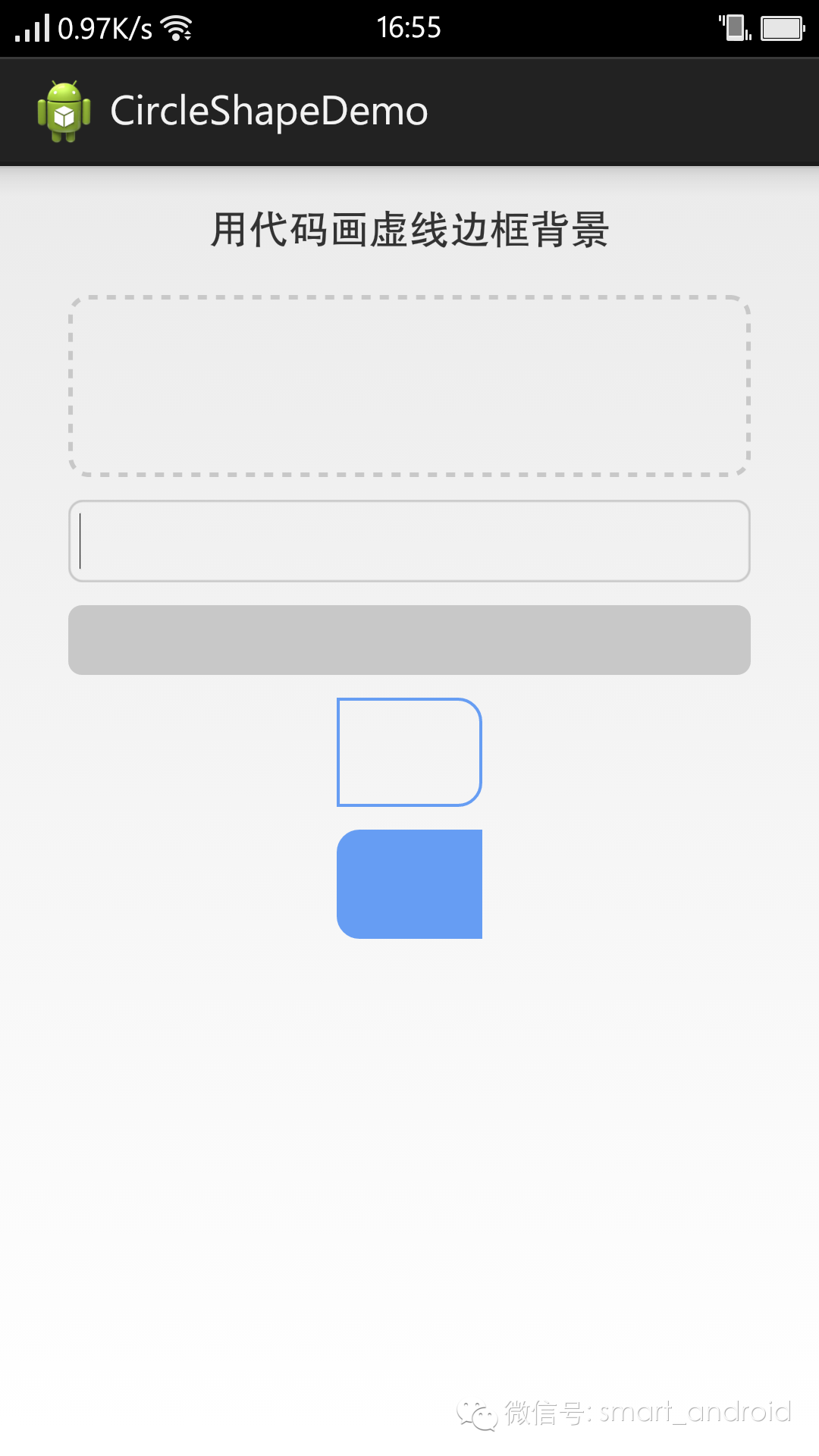

效果图如下：
