Anroid ListView分组和悬浮Header实现

之前在使用iOS时，看到过一种分组的View，每一组都有一个Header，在上下滑动的时候，会有一个悬浮的Header，这种体验觉得很不错，请看下图：

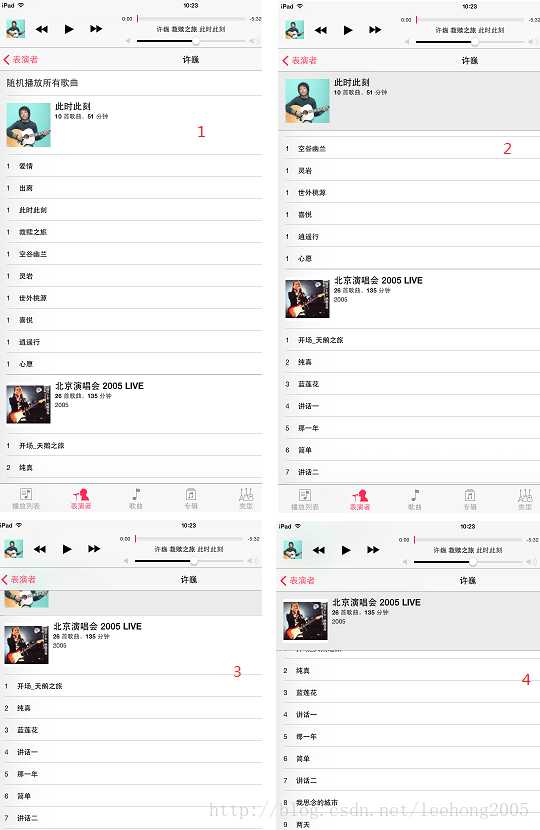

上图中标红的1，2，3，4四张图中，当向上滑动时，仔细观察灰色条的Header变化，当第二组向上滑动时，会把第一组的悬浮Header挤上去。

这种效果在Android是没有的，iOS的SDK就自带这种效果。这篇文章就介绍如何在Android实现这种效果。

1、悬浮Header的实现

其实Android自带的联系人的App中就有这样的效果，我也是把他的类直接拿过来的，实现了PinnedHeaderListView这么一个类，扩展于ListView，核心原理就是在ListView的最顶部绘制一个调用者设置的Header View，在滑动的时候，根据一些状态来决定是否向上或向下移动Header View（其实就是调用其layout方法，理论上在绘制那里作一些平移也是可以的）。下面说一下具体的实现：
1.1、PinnedHeaderAdapter接口
这个接口需要ListView的Adapter来实现，它定义了两个方法，一个是让Adapter告诉ListView当前指定的position的数据的状态，比如指定position的数据可能是组的header；另一个方法就是设置Header View，比如设置Header View的文本，图片等，这个方法是由调用者去实现的。

/**
* Adapter interface.  The list adapter must implement this interface.
*/
public interface PinnedHeaderAdapter {

/**
* Pinned header state: don't show the header.
*/
public static final int PINNED_HEADER_GONE = 0;

/**
* Pinned header state: show the header at the top of the list.
*/
public static final int PINNED_HEADER_VISIBLE = 1;

/**
* Pinned header state: show the header. If the header extends beyond
* the bottom of the first shown element, push it up and clip.
*/
public static final int PINNED_HEADER_PUSHED_UP = 2;

/**
* Computes the desired state of the pinned header for the given
* position of the first visible list item. Allowed return values are
* {@link #PINNED_HEADER_GONE}, {@link #PINNED_HEADER_VISIBLE} or
* {@link #PINNED_HEADER_PUSHED_UP}.
*/
int getPinnedHeaderState(int position);

/**
* Configures the pinned header view to match the first visible list item.
*
* @param header pinned header view.
* @param position position of the first visible list item.
* @param alpha fading of the header view, between 0 and 255.
*/
void configurePinnedHeader(View header, int position, int alpha);
}

1.2、如何绘制Header View
这是在dispatchDraw方法中绘制的：

@Override
protected void dispatchDraw(Canvas canvas) {
super.dispatchDraw(canvas);
if (mHeaderViewVisible) {
drawChild(canvas, mHeaderView, getDrawingTime());
}
}

1.3、配置Header View
核心就是根据不同的状态值来控制Header View的状态，比如PINNED_HEADER_GONE（隐藏）的情况，可能需要设置一个flag标记，不绘制Header View，那么就达到隐藏的效果。当PINNED_HEADER_PUSHED_UP状态时，可能需要根据不同的位移来计算Header View的移动位移。下面是具体的实现：

public void configureHeaderView(int position) {
if (mHeaderView == null || null == mAdapter) {
return;
}

int state = mAdapter.getPinnedHeaderState(position);
switch (state) {
case PinnedHeaderAdapter.PINNED_HEADER_GONE: {
mHeaderViewVisible = false;
break;
}

case PinnedHeaderAdapter.PINNED_HEADER_VISIBLE: {
mAdapter.configurePinnedHeader(mHeaderView, position, MAX_ALPHA);
if (mHeaderView.getTop() != 0) {
mHeaderView.layout(0, 0, mHeaderViewWidth, mHeaderViewHeight);
}
mHeaderViewVisible = true;
break;
}

case PinnedHeaderAdapter.PINNED_HEADER_PUSHED_UP: {
View firstView = getChildAt(0);
int bottom = firstView.getBottom();
//                int itemHeight = firstView.getHeight();
int headerHeight = mHeaderView.getHeight();
int y;
int alpha;
if (bottom < headerHeight) {
y = (bottom - headerHeight);
alpha = MAX_ALPHA * (headerHeight + y) / headerHeight;
} else {
y = 0;
alpha = MAX_ALPHA;
}
mAdapter.configurePinnedHeader(mHeaderView, position, alpha);
if (mHeaderView.getTop() != y) {
mHeaderView.layout(0, y, mHeaderViewWidth, mHeaderViewHeight + y);
}
mHeaderViewVisible = true;
break;
}
}
}

1.4、onLayout和onMeasure
在这两个方法中，控制Header View的位置及大小

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
if (mHeaderView != null) {
measureChild(mHeaderView, widthMeasureSpec, heightMeasureSpec);
mHeaderViewWidth = mHeaderView.getMeasuredWidth();
mHeaderViewHeight = mHeaderView.getMeasuredHeight();
}
}

@Override
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
super.onLayout(changed, left, top, right, bottom);
if (mHeaderView != null) {
mHeaderView.layout(0, 0, mHeaderViewWidth, mHeaderViewHeight);
configureHeaderView(getFirstVisiblePosition());
}
}

好了，到这里，悬浮Header View就完了，各位可能看不到完整的代码，只要明白这几个核心的方法，自己写出来，也差不多了。

2、ListView Section实现

有两种方法实现ListView Section效果，请参考http://cyrilmottier.com/2011/07/05/listview-tips-tricks-2-section-your-listview/
方法一：

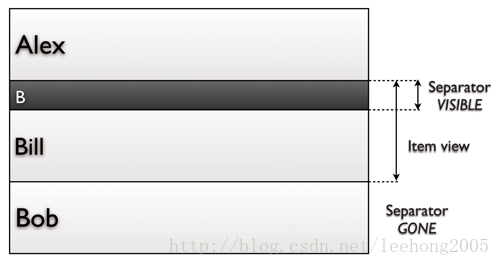

每一个ItemView中包含Header，通过数据来控制其显示或隐藏，实现原理如下图：



优点：
1，实现简单，在Adapter.getView的实现中，只需要根据数据来判断是否是header，不是的话，隐藏Item view中的header部分，否则显示。
2，Adapter.getItem(int n)始终返回的数据是在数据列表中对应的第n个数据，这样容易理解。
3，控制header的点击事件更加容易
缺点：
1、使用更多的内存，第一个Item view中都包含一个header view，这样会费更多的内存，多数时候都可能header都是隐藏的。

方法二：
使用不同类型的View：重写getItemViewType(int)和getViewTypeCount()方法。

优点：
1，允许多个不同类型的item
2，理解更加简单
缺点：
1，实现比较复杂
2，得到指定位置的数据变得复杂一些

到这里，我的实现方式是选择第二种方案，尽管它的实现方式要复杂一些，但优点比较明显。

3、Adapter的实现

这里主要就是说一下getPinnedHeaderState和configurePinnedHeader这两个方法的实现

private class ListViewAdapter extends BaseAdapter implements PinnedHeaderAdapter {

private ArrayList<Contact> mDatas;
private static final int TYPE_CATEGORY_ITEM = 0;
private static final int TYPE_ITEM = 1;

public ListViewAdapter(ArrayList<Contact> datas) {
mDatas = datas;
}

@Override
public boolean areAllItemsEnabled() {
return false;
}

@Override
public boolean isEnabled(int position) {
// 异常情况处理
if (null == mDatas || position <  0|| position > getCount()) {
return true;
}

Contact item = mDatas.get(position);
if (item.isSection) {
return false;
}

return true;
}

@Override
public int getCount() {
return mDatas.size();
}

@Override
public int getItemViewType(int position) {
// 异常情况处理
if (null == mDatas || position <  0|| position > getCount()) {
return TYPE_ITEM;
}

Contact item = mDatas.get(position);
if (item.isSection) {
return TYPE_CATEGORY_ITEM;
}

return TYPE_ITEM;
}

@Override
public int getViewTypeCount() {
return 2;
}

@Override
public Object getItem(int position) {
return (position >= 0 && position < mDatas.size()) ? mDatas.get(position) : 0;
}

@Override
public long getItemId(int position) {
return 0;
}

@Override
public View getView(int position, View convertView, ViewGroup parent) {
int itemViewType = getItemViewType(position);
Contact data = (Contact) getItem(position);
TextView itemView;

switch (itemViewType) {
case TYPE_ITEM:
if (null == convertView) {
itemView = new TextView(SectionListView.this);
itemView.setLayoutParams(new AbsListView.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,
mItemHeight));
itemView.setTextSize(16);
itemView.setPadding(10, 0, 0, 0);
itemView.setGravity(Gravity.CENTER_VERTICAL);
//itemView.setBackgroundColor(Color.argb(255, 20, 20, 20));
convertView = itemView;
}

itemView = (TextView) convertView;
itemView.setText(data.toString());
break;

case TYPE_CATEGORY_ITEM:
if (null == convertView) {
convertView = getHeaderView();
}
itemView = (TextView) convertView;
itemView.setText(data.toString());
break;
}

return convertView;
}

@Override
public int getPinnedHeaderState(int position) {
if (position < 0) {
return PINNED_HEADER_GONE;
}

Contact item = (Contact) getItem(position);
Contact itemNext = (Contact) getItem(position + 1);
boolean isSection = item.isSection;
boolean isNextSection = (null != itemNext) ? itemNext.isSection : false;
if (!isSection && isNextSection) {
return PINNED_HEADER_PUSHED_UP;
}

return PINNED_HEADER_VISIBLE;
}

@Override
public void configurePinnedHeader(View header, int position, int alpha) {
Contact item = (Contact) getItem(position);
if (null != item) {
if (header instanceof TextView) {
((TextView) header).setText(item.sectionStr);
}
}
}
}

在getPinnedHeaderState方法中，如果第一个item不是section，第二个item是section的话，就返回状态PINNED_HEADER_PUSHED_UP，否则返回PINNED_HEADER_VISIBLE。
在configurePinnedHeader方法中，就是将item的section字符串设置到header view上面去。

【重要说明】
Adapter中的数据里面已经包含了section(header)的数据，数据结构中有一个方法来标识它是否是section。那么，在点击事件就要注意了，通过position可能返回的是section数据结构。

数据结构Contact的定义如下：

public class Contact {
int id;
String name;
String pinyin;
String sortLetter = "#";
String sectionStr;
String phoneNumber;
boolean isSection;
static CharacterParser sParser = CharacterParser.getInstance();

Contact() {

}

Contact(int id, String name) {
this.id = id;
this.name = name;
this.pinyin = sParser.getSpelling(name);
if (!TextUtils.isEmpty(pinyin)) {
String sortString = this.pinyin.substring(0, 1).toUpperCase();
if (sortString.matches("[A-Z]")) {
this.sortLetter = sortString.toUpperCase();
} else {
this.sortLetter = "#";
}
}
}

@Override
public String toString() {
if (isSection) {
return name;
} else {
//return name + " (" + sortLetter + ", " + pinyin + ")";
return name + " (" + phoneNumber + ")";
}
}
}

完整的代码

package com.lee.sdk.test.section;

import java.util.ArrayList;

import android.graphics.Color;
import android.os.Bundle;
import android.view.Gravity;
import android.view.View;
import android.view.ViewGroup;
import android.widget.AbsListView;
import android.widget.AdapterView;
import android.widget.AdapterView.OnItemClickListener;
import android.widget.BaseAdapter;
import android.widget.TextView;
import android.widget.Toast;

import com.lee.sdk.test.GABaseActivity;
import com.lee.sdk.test.R;
import com.lee.sdk.widget.PinnedHeaderListView;
import com.lee.sdk.widget.PinnedHeaderListView.PinnedHeaderAdapter;

public class SectionListView extends GABaseActivity {

private int mItemHeight = 55;
private int mSecHeight = 25;

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);

float density = getResources().getDisplayMetrics().density;
mItemHeight = (int) (density * mItemHeight);
mSecHeight = (int) (density * mSecHeight);

PinnedHeaderListView mListView = new PinnedHeaderListView(this);
mListView.setAdapter(new ListViewAdapter(ContactLoader.getInstance().getContacts(this)));
mListView.setPinnedHeaderView(getHeaderView());
mListView.setBackgroundColor(Color.argb(255, 20, 20, 20));
mListView.setOnItemClickListener(new OnItemClickListener() {
@Override
public void onItemClick(AdapterView<?> parent, View view, int position, long id) {
ListViewAdapter adapter = ((ListViewAdapter) parent.getAdapter());
Contact data = (Contact) adapter.getItem(position);
Toast.makeText(SectionListView.this, data.toString(), Toast.LENGTH_SHORT).show();
}
});

setContentView(mListView);
}

private View getHeaderView() {
TextView itemView = new TextView(SectionListView.this);
itemView.setLayoutParams(new AbsListView.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,
mSecHeight));
itemView.setGravity(Gravity.CENTER_VERTICAL);
itemView.setBackgroundColor(Color.WHITE);
itemView.setTextSize(20);
itemView.setTextColor(Color.GRAY);
itemView.setBackgroundResource(R.drawable.section_listview_header_bg);
itemView.setPadding(10, 0, 0, itemView.getPaddingBottom());

return itemView;
}

private class ListViewAdapter extends BaseAdapter implements PinnedHeaderAdapter {

private ArrayList<Contact> mDatas;
private static final int TYPE_CATEGORY_ITEM = 0;
private static final int TYPE_ITEM = 1;

public ListViewAdapter(ArrayList<Contact> datas) {
mDatas = datas;
}

@Override
public boolean areAllItemsEnabled() {
return false;
}

@Override
public boolean isEnabled(int position) {
// 异常情况处理
if (null == mDatas || position <  0|| position > getCount()) {
return true;
}

Contact item = mDatas.get(position);
if (item.isSection) {
return false;
}

return true;
}

@Override
public int getCount() {
return mDatas.size();
}

@Override
public int getItemViewType(int position) {
// 异常情况处理
if (null == mDatas || position <  0|| position > getCount()) {
return TYPE_ITEM;
}

Contact item = mDatas.get(position);
if (item.isSection) {
return TYPE_CATEGORY_ITEM;
}

return TYPE_ITEM;
}

@Override
public int getViewTypeCount() {
return 2;
}

@Override
public Object getItem(int position) {
return (position >= 0 && position < mDatas.size()) ? mDatas.get(position) : 0;
}

@Override
public long getItemId(int position) {
return 0;
}

@Override
public View getView(int position, View convertView, ViewGroup parent) {
int itemViewType = getItemViewType(position);
Contact data = (Contact) getItem(position);
TextView itemView;

switch (itemViewType) {
case TYPE_ITEM:
if (null == convertView) {
itemView = new TextView(SectionListView.this);
itemView.setLayoutParams(new AbsListView.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,
mItemHeight));
itemView.setTextSize(16);
itemView.setPadding(10, 0, 0, 0);
itemView.setGravity(Gravity.CENTER_VERTICAL);
//itemView.setBackgroundColor(Color.argb(255, 20, 20, 20));
convertView = itemView;
}

itemView = (TextView) convertView;
itemView.setText(data.toString());
break;

case TYPE_CATEGORY_ITEM:
if (null == convertView) {
convertView = getHeaderView();
}
itemView = (TextView) convertView;
itemView.setText(data.toString());
break;
}

return convertView;
}

@Override
public int getPinnedHeaderState(int position) {
if (position < 0) {
return PINNED_HEADER_GONE;
}

Contact item = (Contact) getItem(position);
Contact itemNext = (Contact) getItem(position + 1);
boolean isSection = item.isSection;
boolean isNextSection = (null != itemNext) ? itemNext.isSection : false;
if (!isSection && isNextSection) {
return PINNED_HEADER_PUSHED_UP;
}

return PINNED_HEADER_VISIBLE;
}

@Override
public void configurePinnedHeader(View header, int position, int alpha) {
Contact item = (Contact) getItem(position);
if (null != item) {
if (header instanceof TextView) {
((TextView) header).setText(item.sectionStr);
}
}
}
}
}

关于数据加载，分组的逻辑这里就不列出了，数据分组请参考：
Android 实现ListView的A-Z字母排序和过滤搜索功能，实现汉字转成拼音

最后来一张截图：
