游戏地图拼接与战争迷雾的实现

在开发游戏的过程中，特别是地图编辑器中，需要利用最少的资源，实现最丰富的地形地貌。虽然现在众多的RPG开始使用整图，但是我们偶尔还是需要能够让玩家自己编辑地图，或者其他需要自动进行地图构建的功能。

另外，就是在一些策略类游戏里经常用到的战争迷雾，我试过自己编写Pixel Bender自己来编写过滤器而实现战争迷雾。不过效果不是很理想（速度太慢）。后来想到，可以利用地图拼接的原理来进行战争迷雾的实现。

数学原理

首先，我们先来看一下现成的地图拼接算法。下面是一张《魔兽争霸3》的地表素材。



看到了比较清楚的图片边界是吗？我们把这张图按照64X64进行一下切分



其实把图摆成这样是有原因的，现在，我们来看4张图：1号，2号，4号以及8号。可以发现，他们刚好是四个角落的素材。如果我们把一张64X64的图，再进行4等分，默认以0来标识，如下：

0　　 |　　0

----------------

0　　 |　　0

再把刚才所提到的4张图，根据编号和位置，填到上面的结构里，如：

1号图（右上角）：

0　　 |　　1

----------------

0　　 |　　0

2号图（左上角）：

2　　 |　　0

----------------

0　　 |　　0

4号图（右下角）：

0　　 |　　0

----------------

0　　 |　　4

8号图（左下角）：

0　　 |　　0

----------------

8　　 |　　0

或许你会很奇怪，我们为什么要定义这4个数字，下面，来做一些有趣的事情吧。

我们把4号结构和8号结构按照对应的位置相加，得到了什么？

0　　 |　　0

----------------

8　　 |　　4

此时，4个角落的数字相加，为0+0+4+8 = 12

12，这个数字貌似我们在前面的图中看到过，找找编号看。你会发现，刚好12就是下面连成一气的草地素材。

再做个其他试验？例如把8号和1号结构相加：

0　　 |　　1

----------------

8　　 |　　0

此时，4个角落的数字相加，为0+1+8+0=9

当然，9也刚好就是我们的素材里，右下和左上连成一气的草地素材。

数学原理：以1，2，4，8分别代表一个区块的4个角落的素材编号。当发生叠加时候，将角落里的值进行累加，最后，4个角的合即为地图区块所对应的编号。

程序实现

有了数学原理，下一步就是通过程序去实现他。首先，我们需要根据编号，来保存对应的素材，为了大家看的清楚，我用了比较笨的方法——二维数组，实际上，循环取一次就可以了。

// 用一个数组来标记图形中各个位置的编号

var config:Array = [

                                        [0,4,8,12],

                                        [1,5,9,13],

                                        [2,6,10,14],

                                        [3,7,11,15],

                                        ];

复制代码
然后，把图片中的各个部分取出来，放到一个数组去，数组的下表刚好就是这个图片素材的编号：

// 用来存放图片素材的数组

var lib:Array = new Array();

var bitmap:BitmapData;

// 源素材，就是我们上面的那张PNG

var bd:BitmapData = new BMD();

var py:uint;

var px:uint;

// 进行切割

for(py = 0;py<config.length;py++)

{

        var line:Array = config[py];

        for(px = 0;px < line.length;px++)

        {

                bitmap = new BitmapData(128,128,true,0);

                bitmap.copyPixels(bd,new Rectangle(px*128,py*128,128,128),new Point(),null,null,true);

                // 把素材编号作为下表进行素材的保存

                lib[line[px]] = bitmap;

        }

}

复制代码
好了，这样，素材就准备好了。下面我们做一个地图试验一下

首先，生成一个空地图，还是用数组好了：

                        var arr:Array = new Array();

                        // 生成10X10的地图

                        for(py=0;py<10;py++)

                        {

                                var data:Array = new Array();

                                for(px=0;px<10;px++)

                                {

                                        // 每个地图区块包含4个顶点数据，默认为0

                                        data.push([0,0,0,0]);

                                }

                                arr.push(data);

                        }

复制代码
来看一下，当我们点击（或者说叫做地图的笔刷。。。）时，我们期望发生什么情况：

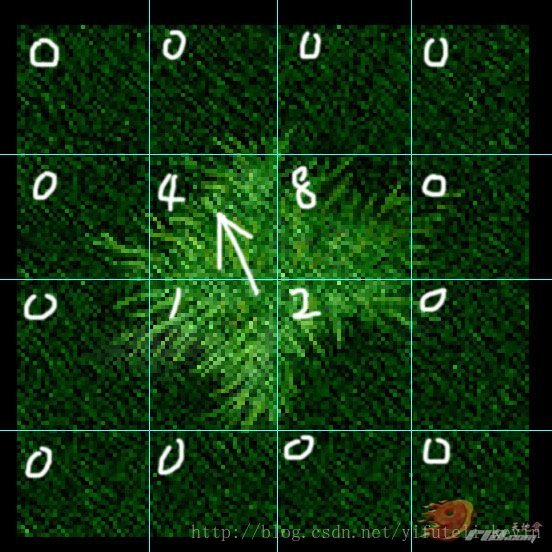

当我们点下鼠标时候，如图所示，我们会把鼠标指针所在的位置的顶点数值设置为4，而临近的顶点数值分别设置为8，1，2，刚好拼凑成上面这样的图形。

当然，同样用这样的方法在临近的位置点击，我们就会得到这样的效果：

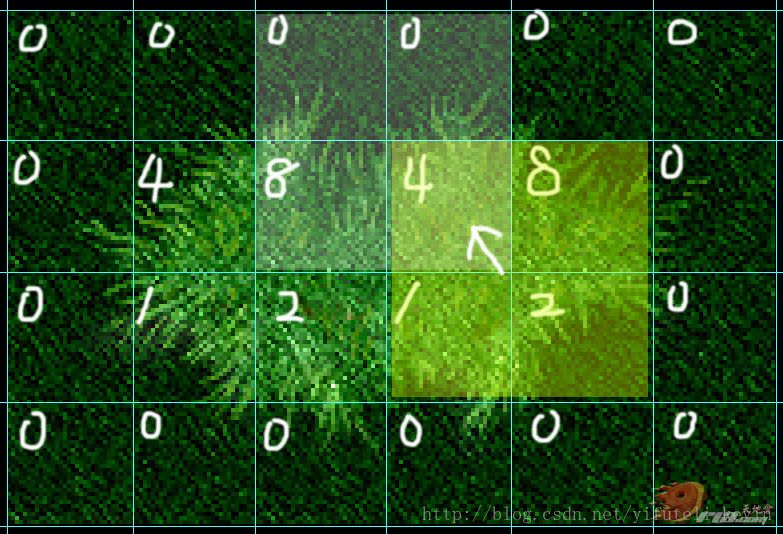

如图，我们点击的鼠标位置，和上次点击一样，我们把点击的位置顶点值设置为4，临近顶点为8，1，2。而此时，因为这个顶点和上次的8号顶点其实在同一个Tile里，导致这个Tile内的顶点总和变成了12，所以更换了素材。于是我们得到了一个非常平滑的过度。

当然，再继续点下去，也是同样的算法，这里就不再赘述了。



来看一下后面的代码，点击的时候，当然是计算点击位置对应的区块，然后把改区块的右下角顶点值设置为4，这里要注意，如果这个顶点已经是4了，那就没必要再设置了。如果再设置，这个顶点变成了8，很显然就不对了。

stage.addEventListener(MouseEvent.CLICK,onClick);

function onClick(e:MouseEvent):void

{

        // 计算区块

        var _mx:uint = int(e.stageX/64);

        var _my:uint = int(e.stageY/64);

        // 区块顶点设置，3右下 2右上 1左下  0左上

        if(arr[_my][_mx][3]!=4) arr[_my][_mx][3]+=4; // 当前区块的右下

        if(arr[_my][_mx+1][1]!=8) arr[_my][_mx+1][1]+=8; // 右边区块的左下

        if(arr[_my+1][_mx][2]!=1)arr[_my+1][_mx][2]+=1; // 下面区块的右上

        if(arr[_my+1][_mx+1][0]!=2)arr[_my+1][_mx+1][0]+=2; // 下面右边区块的左上

        reDraw();

}

复制代码
然后就是根据现在的顶点，重新绘制地形：

var resBD:BitmapData = new BitmapData(640,640,true,0xff000000);

addChild(new Bitmap(resBD));

function reDraw():void

{

        resBD.fillRect(resBD.rect,0);

        for(py=0;py<10;py++)

                        {

                                for(px=0;px<10;px++)

                                {

                                        var b:uint=arr[py][px][0]+arr[py][px][1]+arr[py][px][2]+arr[py][px][3];// 计算顶点合



                                        if(b==0) continue;

                                        if(b>15) b=15; // 超出15的顶点合是没有意义的。在魔兽争霸里，超出15会随机一个填充满的样式以丰富地表

                                        resBD.copyPixels(lib,lib[b].rect,new Point(px*64,py*64),null,null,true);

                                }

                        }

}

复制代码
[b]战争迷雾扩展

同样的原理，只要我们把素材处理成战争迷雾的黑色和半透明，即可实现战争迷雾效果。







转载至：http://bbs.9ria.com/thread-157487-1-1.html
