zedboard--ps工程helloworld的建立（六）

Zedboard的PS工程，helloworld，使用的软件是PlanAhead 14.2 + XPS 14.2 +SDK 14.2。这次实验主要参考的是超级晴天的文档，但是按照他的步骤还是不能成功，倒腾了好几个小时才搞定了。当中有出现过FPGA configuration is not done on the target。Please configure the target with bitstream and try again的错误，但是都解决了。因为之间有一些很关键的步骤省略了，可能也是由于软件的版本不同的原因。下面就是具体的步骤。

首先你要确保你的usb—uart驱动是正确安装的，具体在前面文档有记录。




一．配置硬件信息。

启动PlanAhead，进入新建工程向导

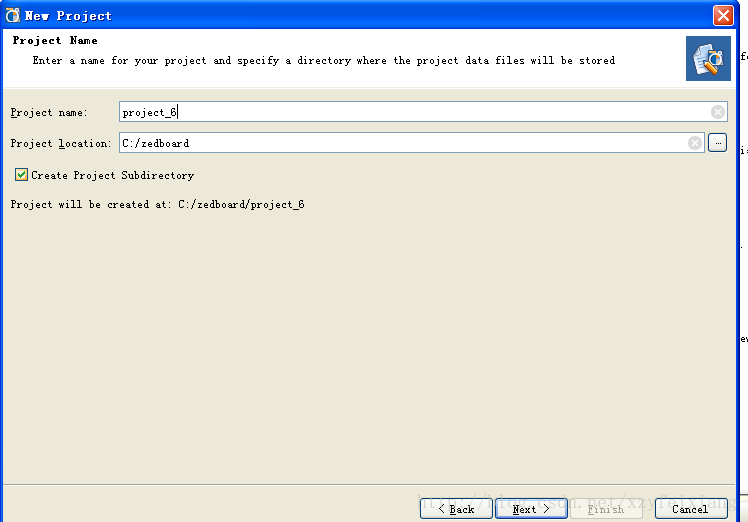

选择工程名和路径

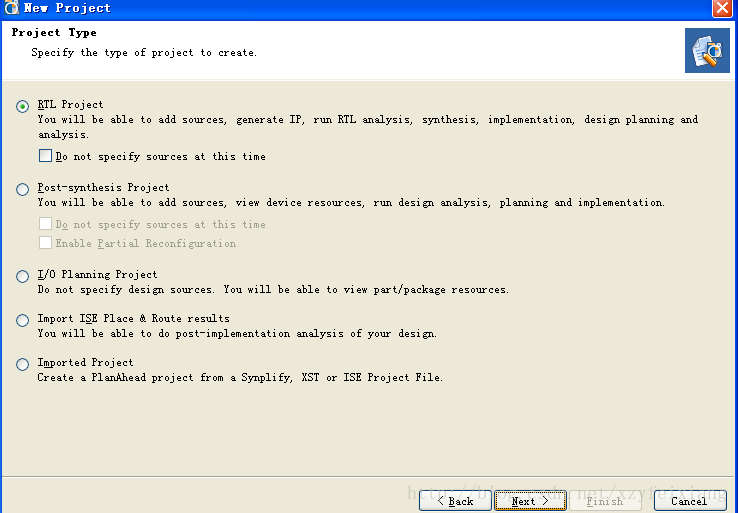

选择RTL工程



不添加任何文件，一路next



选择board，这里选择parts也是可以的（实验成功），这里选择boards，如下图

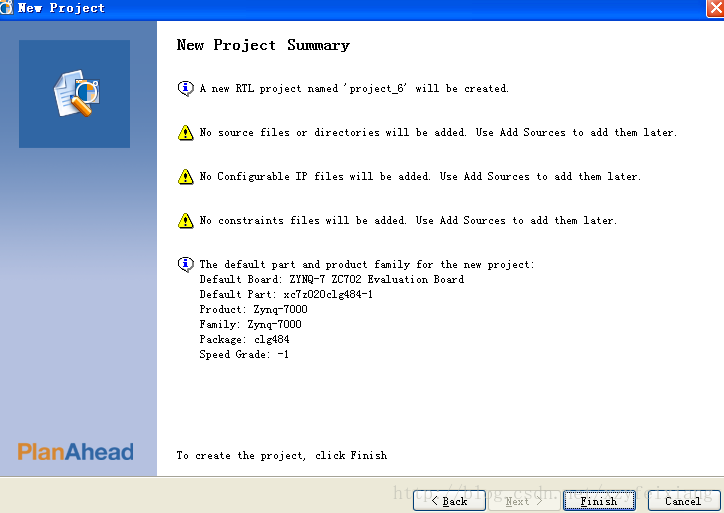

完成工程向导

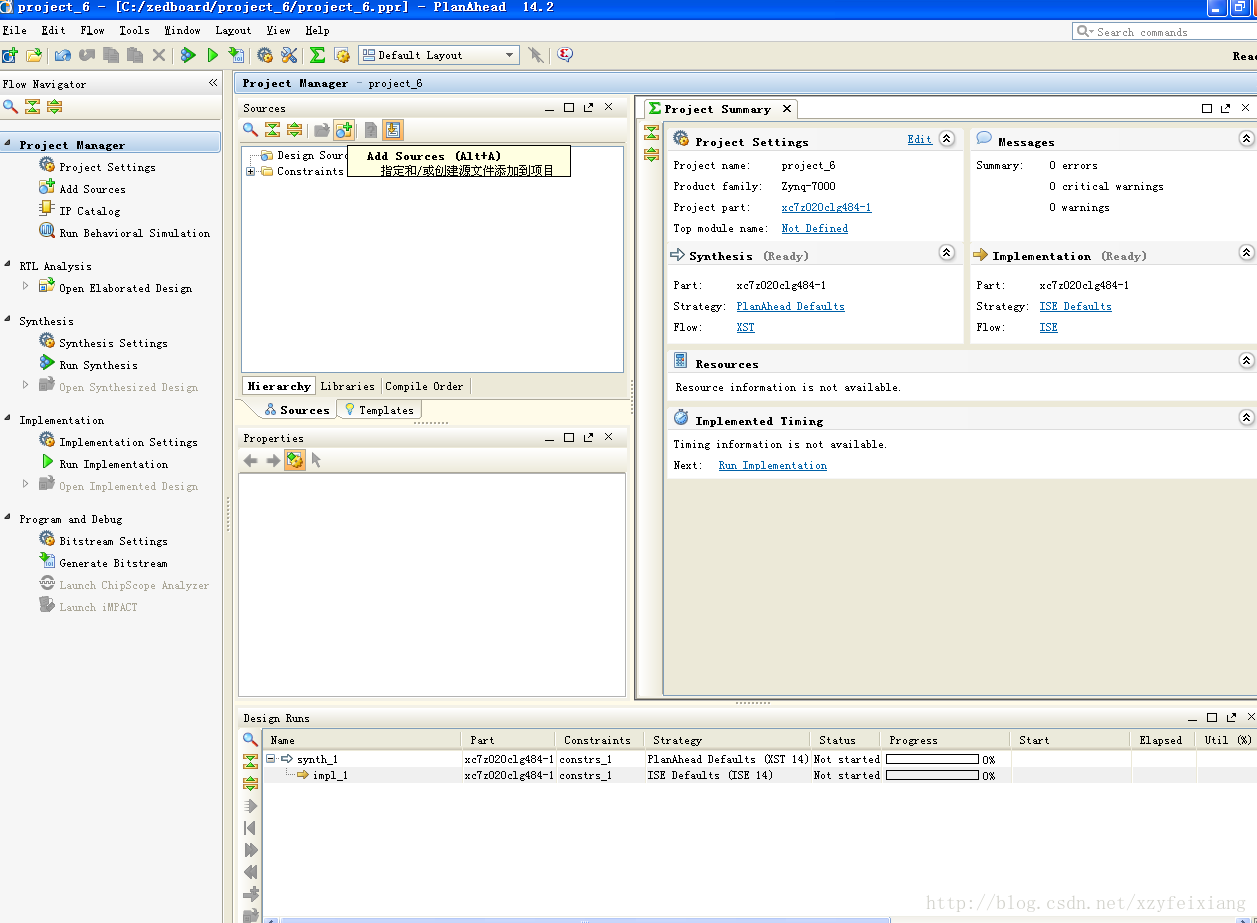

PlanAhead进入工作视图，在Project Manager中单击那个有+的图标（addsources），出现下图，选择EmbeddedSources





Next 选着Create Sub-Design。

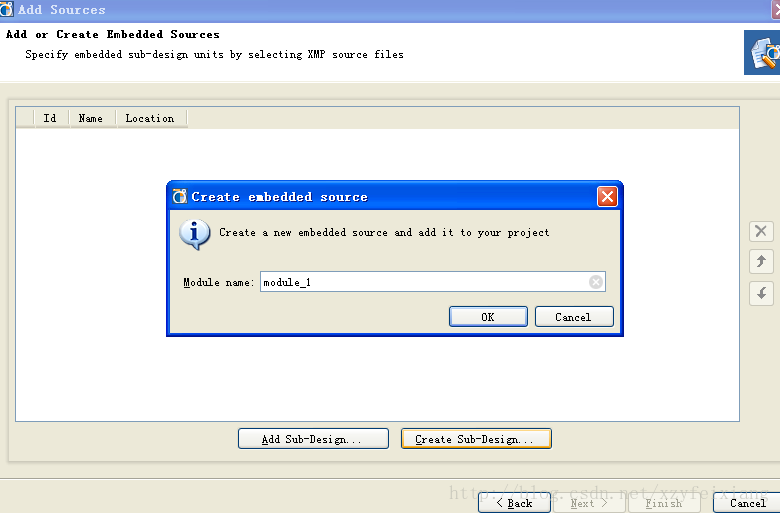

输入名称，注意千万不要是module。



确定后，提示所建立的一个zynq工程，提示是否建立bsb Wizard，选择yes

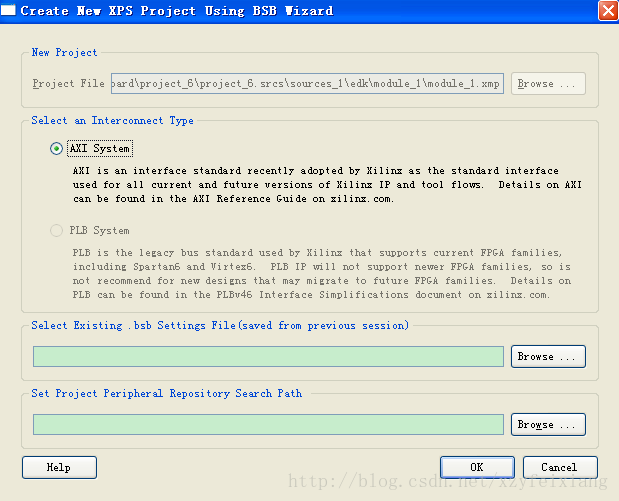

注意这里也就和超级晴天中最大的不同的地方，选择了yes以后，出现的是下图



选择ok，出现下图



选择next，



这里不要大意，一定要把右侧的两个东西来remove掉，我当时就是卡在这里。，remove后出现这样的图

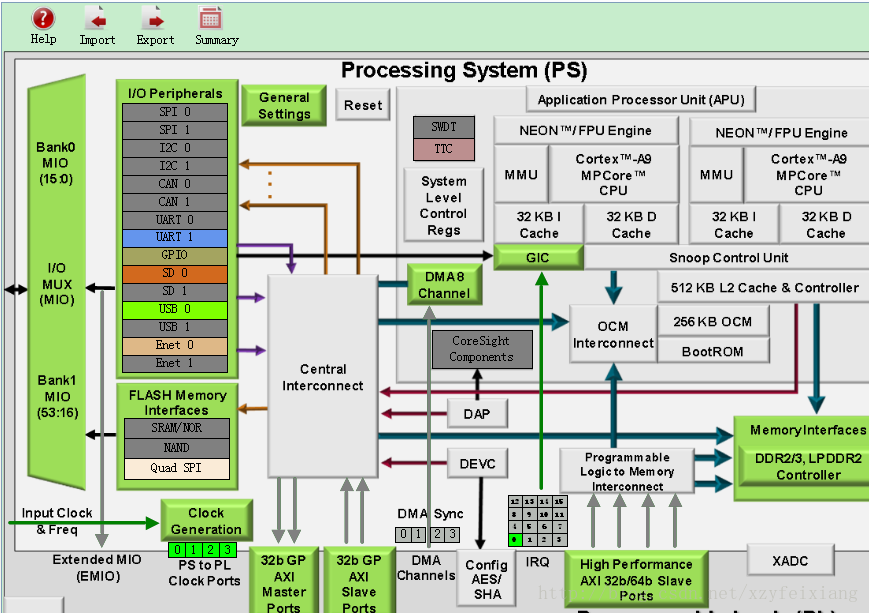

点击finish就可以了，然后进入zynq的配置界面，Diligent公司做好了一个配置方案，可以到网上下载到配置文件

点击上图中的import，找到那个,xml文件。（没有这个文件的话可以问我要）。点击ok和yes，这里就不贴图了，之后的图是这样的

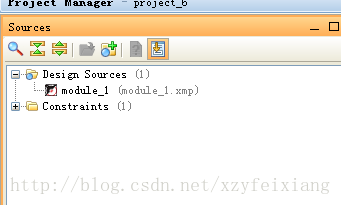

可以看到配置前后是有一些区别的。关掉xps，回到PlanAhead，看到



右键这个,xmp文件，选择Create Top HDL，生成顶层HDL文件。




最后一步，将硬件信息导入到SDK，File->Export Hardware，记得勾选Launch SDK，至此，硬件配置完成了。






二：建立软件工程

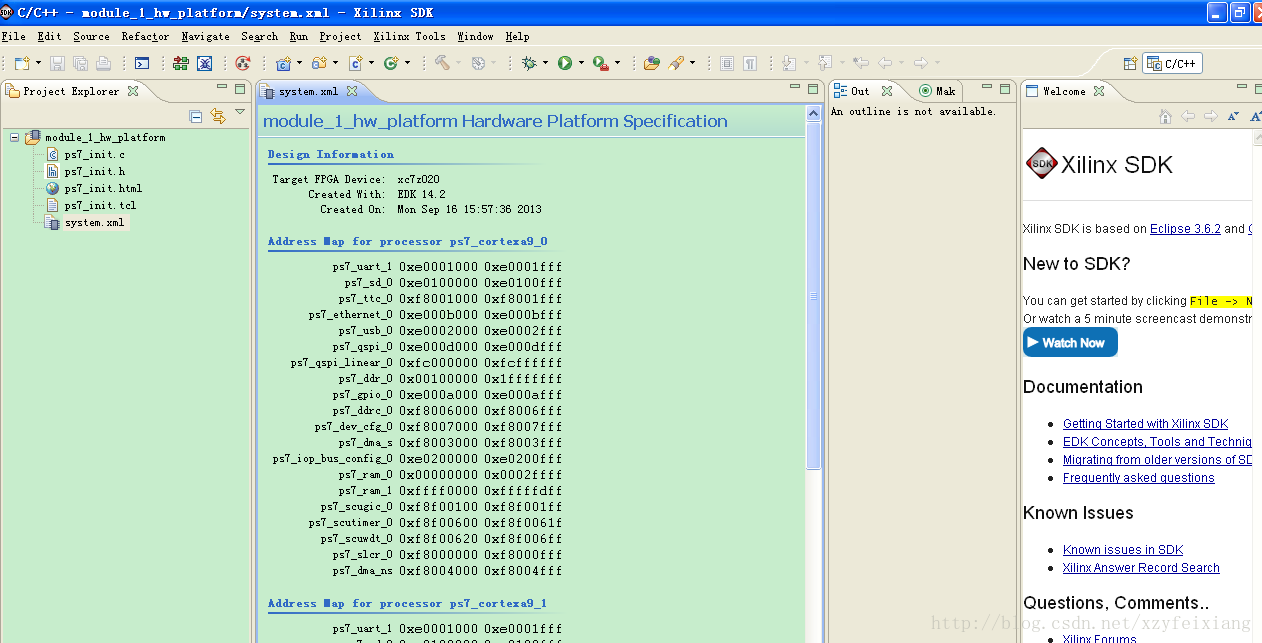

上一步会进入sdk，




File-xilinx c project




然后next和finish就可以了。可以适当修改helloworld。C文件。如下图




Save，会自动编译。



右键hello_world_0，Run As----Run Configuration

出现



双击Xilinx C/C++ELF，run就可以了，



观察效果





总结：在module_1这里栽了跟头，因为一开始用的是module，还有就是那个很关键的必须把那两个东西给remove掉。
