ObjectARX向导安装路径问题及解决方案

  ObjectARX向导（Wizard）为Visual Studio创建ARX项目文件提供了基础模板。ObjectARX向导安装过程中需要设置一定的目标文件夹路径，路径出错将导致项目创建失败。

安装ObjectARX Wizard之前首先要安装AutoCAD及对应版本的ObjectARX SDK和Visual Studio。以AutoCAD2014为例，其对应的开发环境为Visual Stuio2010或2012。

1.     向导安装过程

安装ObjectARX Wizard过程如下，运行安装包，在安装界面需要设置RSD（注册开发符号，大致为ARX命令标识），以及ObjectARX SDK和AutoCAD程序的路径，一般安装界面都会找到路径的默认值。此外不需要其他设置就可以完成安装。





2.     通过向导创建ARX项目

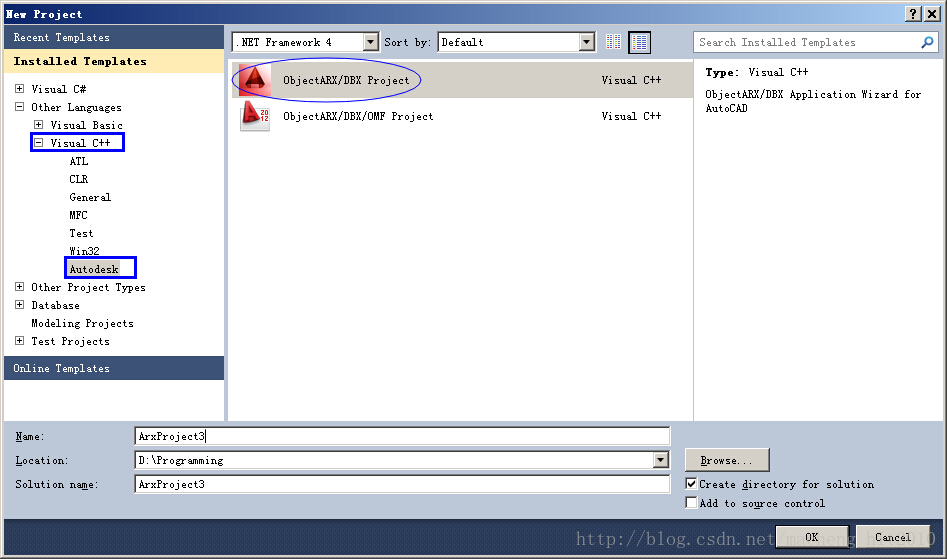

安装完成后，打开Visual Studio就可以看到Autodesk项目模板，选择【OK】即可进入ObjectARX向导。



3.     项目创建异常

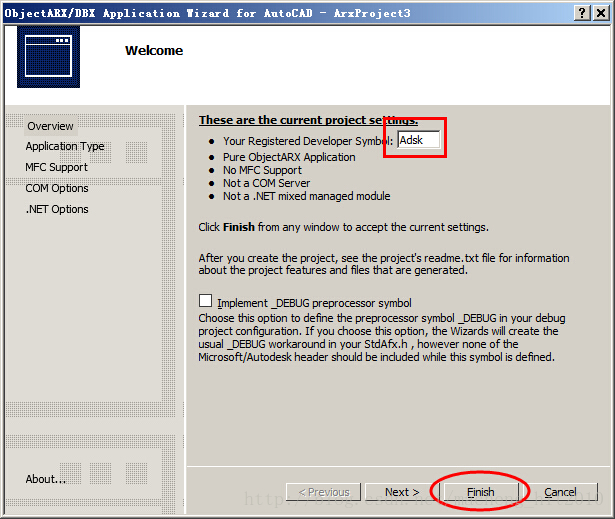

正常状况下，在向导界面对ARX项目进行适当配置即可生成项目模板。然而，此时点击【Finish】按钮会弹出这样的警告框：







警告内容大致为：C:\ObjectARX\inc\arx.props文件无法找到，请确认D:\...\Autodesk.arx文件中声明的路径正确。打开C盘相应路径，发现arx.props的确不存在。只有两个其他名称的文件。那么基本可以判断问题出在arx.props文件不存在导致的引用出错。

4.     问题判断及解决方案

尝试重新安装Wizard，结果C:\..\inc文件夹依然缺少文件。多次尝试发现问题如下，所谓C:\..\inc文件夹实际上是安装过程中ObjectARX Wizard默认的ObjectARX SDK文件夹。但如果ObjectARX SDK实际所在文件夹与之不一致，则会出现引用错误，而Wizard会自动创建一个空的C:\ObjectARX\inc文件夹。



【解决方案】：重新安装Wizard，指定正确的ObjectARX SDK路径，如下所示。




重新安装后，创建项目将顺利完成。
