CCScrollView 实现帮助界面、关卡选择

本文出自[无间落叶]：http://blog.leafsoar.com/archives/2013/07-27.html

本文介绍了 CCScrollView 来编写帮助界面和关卡选择界面的方法，在编写这样一个功能之时，大多会遇到一些困难，这里也是同样，最后提供了一个相应且合理的解决方案，并解说了其它实现方案的优缺点，这里的内容，你可以直接拿去用，或者可以作为实现的参考。总能找到你需要的东西，或多～或少～。文章大致内容如下：

首先实现了一个可拖动的界面，滚屏屏幕，它可以用于完成帮助界面的设计

接着实现了关卡选择功能，这里的着重点是 如何处理触摸机制 。以达到不错的协同工作

由于是分屏滚动，所以完成了一个页索引 “指示球功能”

可拖动界面的实现 （帮助界面）

实现帮助界面，那么我们首先要考虑的是，我们需要一个什么样的效果？大致总结如下：

一个可分屏显示的界面是必须的

界面可以拖动操作，多屏滚动

还想添加一个滚动屏幕的校队，以使显示区域正好是屏幕宽度的倍数

现在我们将要使用 CCScrollView 来实现这么样一个功能，那么它需要哪些 元素 以及需要解决哪些设计上的问题，整理一下思路先：

首先需要一个 CCScrollView 层，和一个包含内容的容器层（CCLayer）

处理触摸操作，我们直接启用 CCScrollView 的可触摸操作，就已经能够完成对 CCScrollView 的拖动，这是它本身所提供的功能

CCScrollView 本身所提供的触摸操作，默认情况有诸多不便，虽然能够拖动，但区域控制器来确很繁琐，更何况我们还需要校队，对齐等操作

所以我们将 触摸 的操作交由 CCScrollView 所在的层（或者当前运行的场景），禁用 CCScrollView 的触摸，我们通过处理当前界面的触摸，用以控制 CCScrollView 的行为，是一个可行的解决方案

下面给出相应的关键代码，实现以上功能

// 创建一个 CCScrollView, 内容大小和当前的界面一样
CCScrollView* scrollView = CCScrollView::create(this->getContentSize());
// 设定容器层，我们并不需要重新设置 scrollview 的 ContentSize，容器层内部设定即可
scrollView->setContainer(getContainLayer());
// 关闭 scrollView 的可触摸操作
scrollView->setTouchEnabled(false);

// 容器层内容实现
CCLayer* LevelView::getContainLayer(){
m_nPageCount = 4;

CCSize winSize = CCDirector::sharedDirector()->getWinSize();
CCPoint pointCenter = ccp(winSize.width / 2, winSize.height / 2);

CCLayer* layer = CCLayer::create();
layer->setPosition(CCPointZero);

// 添加 frame，每 一页 用一张背景图显示
for (int i = 0; i < m_nPageCount; i++) {
CCSprite* frame = CCSprite::create("level/frame.png");
frame->setPosition(ccpAdd(pointCenter, ccp(winSize.width * i, 0)));
layer->addChild(frame);
}

layer->setContentSize(CCSizeMake(winSize.width * m_nPageCount, winSize.height));

return layer;
}

完成以上内容，那么基本准备工作就做好了。上面我们要注意区分两个概念，ViewSize 和 ContentSize，ViewSize 是 scrollView 所显示区域的大小，ContentSize 是滚动层的区域大小，一般而言，ViewSize 就是 ContentSize 上可见的一部分区域，通过拖动可以显示不同的部分。

后面继续，触摸处理相关代码：

// 关闭 scrollview 的触摸，相应的，我们要启用当前的触摸，并注册为单点触摸类型
void LevelView::registerWithTouchDispatcher(){
CCDirector::sharedDirector()->getTouchDispatcher()->addTargetedDelegate(this, 0, true);
}

bool LevelView::ccTouchBegan(cocos2d::CCTouch *pTouch, cocos2d::CCEvent *pEvent){
// 记录触摸起始点的位置
m_touchPoint = CCDirector::sharedDirector()->convertToGL(pTouch->getLocationInView());
// 记录触摸起始点的偏移
m_touchOffset = getScrollView()->getContentOffset();
return true;
}

void LevelView::ccTouchMoved(cocos2d::CCTouch *pTouch, cocos2d::CCEvent *pEvent){
CCPoint movePoint = CCDirector::sharedDirector()->convertToGL(pTouch->getLocationInView());
// 获得当前的拖动距离
float distance = movePoint.x - m_touchPoint.x;

// 设定当前偏移位置
CCPoint adjustPoint = ccp(m_touchOffset.x + distance, 0);
// 让 scrollView 跟着 move 操作而移动
getScrollView()->setContentOffset(adjustPoint, false);
}

void LevelView::ccTouchEnded(cocos2d::CCTouch *pTouch, cocos2d::CCEvent *pEvent){
CCPoint endPoint = CCDirector::sharedDirector()->convertToGL(pTouch->getLocationInView());
float distance = endPoint.x - m_touchPoint.x;

if (fabs(distance) < 3){
// 小于三，不做拖动操作，也排除了（抖动误操作）
}else if (fabs(distance) > 50){
// 大于 50，执行拖动效果
adjustScrollView(distance);
}else{
// 回退为拖动之前的位置
adjustScrollView(0);
}
}

void LevelView::ccTouchCancelled(cocos2d::CCTouch *pTouch, cocos2d::CCEvent *pEvent){
// 参数为 0 表示 恢复之前的屏幕位置
adjustScrollView(0);
}

void LevelView::adjustScrollView(float offset){
CCSize winSize = CCDirector::sharedDirector()->getWinSize();
// 我们根据 offset 的实际情况来判断移动效果
if (offset < 0)     // 表示右移
m_nCurPage ++;
else if (offset > 0)
m_nCurPage --;

// 屏幕 页数 检测
if (m_nCurPage < 0)
m_nCurPage = 0;
else if (m_nCurPage > m_nPageCount - 1)
m_nCurPage = m_nPageCount - 1;

// 根据当前的 页数 获得偏移量，并设定新的位置，且启用动画效果
CCPoint adjustPoint = ccp(-winSize.width * m_nCurPage , 0);
getScrollView()->setContentOffsetInDuration(adjustPoint, 0.2f);

CCLog("current page index: %d", m_nCurPage);
}

由以上的内容，便完成了我们所需要的帮助界面的效果，一个可拖动，滚动的界面，页面数根据自己需要来定，这里只是实现的步骤，当然在这个界面里面要放什么元素，那就要看你的心情了，哈！

要放什么元素？我们基于以上的实现，在里面添加可点击项，以完成一个关卡选择功能！

扩展，实现关卡选择功能

关卡选择 就界面而言，和上面所说的帮助界面并没有太大区别，所不同的是，除了触摸拖动界面之外，还可以点击内部的元素，如关卡，以实现不同的功能，所以我们基于以上的内容，扩展添加实现关卡选择功能。

实现以下代码，完成在界面添加关卡精灵元素：

// 修改层内容实现
CCLayer* LevelView::getContainLayer(){
m_nPageCount = 4;
// ..... 此处省略，参照上文

// 在此处添加关卡精灵
for (int i = 0; i < levelCount; i ++) {
CCNode* level = getSpriteByLevel(i);
// 设置位置
int curPageIndex = i / (widthCount * heightCount);
float xOffset = i % 4 * 100 + 90;
float yOffset = winSize.height - ((i % (widthCount * heightCount)) / widthCount * 120 + 180);

level->setPosition(ccp(xOffset + winSize.width * curPageIndex, yOffset));
// 这里使用了 zOrder = 2，用此值来构建层次关系，如后文将要添加的显示点击背景效果
layer->addChild(level ,2, i);
}

return layer;
}

// 这里是上面所用到的方法
CCNode* LevelView::getSpriteByLevel(int level){

CCSprite* sprite = CCSprite::create("level/level.png");
// 添加关卡标示
CCString* str = CCString::createWithFormat("%d", level + 1);
CCLabelBMFont* label = CCLabelBMFont::create(str->getCString(),"level/prim30.fnt");
label->setPosition(ccp(40, 45));
sprite->addChild(label);

// 这里可以再为 关卡精灵做些装饰，就像 lable 一样，如样式，关卡锁等其它元素

return sprite;
}

写到这里，我们就完成了所有的显示效果，并且可以拖动界面显示不同的页，还有关卡选择的精灵，不过现在还欠缺的就是，关卡点击的操作了！要实现一个可点击操作的功能，我们可以有以下几种常用的方式：

使用 CCMenu 来作为点击项的操作：一般而言，一叶不喜欢使用 CCMenu，因为它的触摸时机不好控制，特别是在当前界面可拖动的情况，还有些冲突，解决起来也挺麻烦，一个显著的影响是，点击 CCMenu 的时候，拖动滚屏就失去了效果，如果你有精力着折腾使用 CCMenu ,那么无妨～

使用常用精灵，以容器层接受触摸消息，然后依次遍历精灵，条件判断是否产生点击项，这是一个常用的方法，需要设定好一系列集合，遍历，判断等复杂的步骤，特别是类似方块游戏中用的挺多，总乐此不疲～话说一叶之前也是这么实现的！但是实现起来也时相当麻烦的～而且编写的逻辑不能够被重用（其它游戏类似功能）

建立一套新的机制，来满足特性情况下的需求，也就是封装一套解决方案，以方便对诸如此类的操作，这让一叶想到了之前的文章 《多层
UI 触摸事件的轻量级设计》（这种设计能够适应大多情况，正好用在此处，看看它的实用性如何！），在写这篇文章的时候，也将此处的操作用这样的机制重构一番。

基于 LsTouch 的触摸机制实现

在阅读以下内容之前，可以先看《多层 UI 触摸事件的轻量级设计》一文，里面详细介绍了它的实现机制，以及特性，可以简称它为 LsTouch，而此文是将这种设计用在可用之处。当然作为封装来说，你并不需要了解它的内部实现，就能够很好的使用它。或者换句话说，作为封装的模块，你只需要知道，如下这样使用它就行，它能帮我们解决触摸操作的问题，如果对内部实现感兴趣，可以去看一看实现。它的步骤如下。

继承 LsTouchEvent 并实现 touchEventAction 接口函数，这样做以后将意味着，你可以在这个类中使用 addLsTouch 方法添加
“可触摸” 元素，其自动管理，之后可以在任意地方调用 sendTouchMessage 方法（它将会传入当前的点击 pTouch 参数），后自动回调 touchEventAction 方法，回调参数将包含了，当前的 “可触摸” 元素的引用，你因此知道，你点击的是哪个元素（如
哪个关卡）。以下用代码来说明其实现（我们将旧代码注释，以体现所改动的地方）：

// 继承 LsTouchEvent 并实现接口函数
void LevelView::touchEventAction(LsTouch *touch, int type){
if (touch)
CCLog("touch event action id: %d  type: %d", touch->getEventId(), type);
}

// 改写上文，返回精灵函数，使之变为可操作项
CCNode* LevelView::getSpriteByLevel(int level){

// CCSprite* sprite = CCSprite::create("level/level.png");
// // 添加关卡标示
// CCString* str = CCString::createWithFormat("%d", level + 1);
// CCLabelBMFont* label = CCLabelBMFont::create(str->getCString(),"level/prim30.fnt");
// label->setPosition(ccp(40, 45));
// sprite->addChild(label);
// // 这里可以再为 关卡精灵做些装饰，就像 lable 一样

// 可以看到改动的地方不多，这样就把需要显示的精灵，包装成了可操作项
LsTouch* touch = LsTouch::create();
touch->setDisplay(sprite);
// 可触摸项添加到可触摸项集合，关卡 level 作为 eventId 传递
this->addLsTouch(touch, level);

return touch;
}

// 在触摸函数里面添加，发送触摸消息，只需要添加一句话
bool LevelView::ccTouchBegan(cocos2d::CCTouch *pTouch, cocos2d::CCEvent *pEvent){
// CCLog("touch begin.");
// m_touchPoint = CCDirector::sharedDirector()->convertToGL(pTouch->getLocationInView());
// m_touchOffset = getScrollView()->getContentOffset();

// 发送触摸消息，并会在 touEventAction 自动相应， 如果触摸到元素
sendTouchMessage(pTouch, 0);

return true;
}

// 这里也是同样
void LevelView::ccTouchEnded(cocos2d::CCTouch *pTouch, cocos2d::CCEvent *pEvent){
// CCPoint endPoint = CCDirector::sharedDirector()->convertToGL(pTouch->getLocationInView());
// float distance = endPoint.x - m_touchPoint.x;
// float distanceY = endPoint.y - m_touchPoint.y;
//if (fabs(distance) < 3 && fabs(distanceY) < 3){
// 小于三，不做拖动操作，也排除了（抖动误操作）,第二个参数，事件类型 1： touch end， 由 touchEventAction 自动响应
sendTouchMessage(pTouch, 1);
//
//}else if (fabs(distance) > 50){
//    // 大于 50，执行拖动效果
//    adjustScrollView(distance);
//}else{
//    // 回退为拖动之前的位置
//    adjustScrollView(0);
//}

// 无论如何，触摸结束，类型为 2
sendTouchMessage(pTouch, 2);
}

上文，我们对 getSpriteByLevel 所返回的精灵做了包装处理，然后在 ccTouch 函数，调用发送触摸消息，然后自动回调touchEventAction 函数，并带回了点击项的参数，这个点击项就包含了关卡信息 eventId ，还扩展了事件类型，表示是在
ccTouchBegin 还是 ccTouchEnd 种调用的，并依次做相应的逻辑操作。

下面具体实现回调函数的逻辑处理，它实现了点击项高亮显示，点击成功时通过 CCMessageBox 弹出提示：

void LevelView::touchEventAction(LsTouch *touch, int type){
// type 事件类型，0：touchbegin 1：touchend 触发 2：touchend 未触发
if (touch)
CCLog("touch event action id: %d  type: %d", touch->getEventId(), type);
int selectTag = 10001;
if (type == 0 && touch){
getScrollView()->getContainer()->removeChildByTag(selectTag);
// 添加选撞状态的精灵，背景 高亮显示
CCSprite* sprite = CCSprite::create("level/sel.png");
sprite->setScaleX(2);
sprite->setScaleY(4);
sprite->setPosition(touch->getPosition());
// 这里使用了 zOrder = 1 以保证，高亮图片显示在 实际关卡图片后面
getScrollView()->getContainer()->addChild(sprite, 1, selectTag);

} else {
getScrollView()->getContainer()->removeChildByTag(selectTag);
}
if (type == 1 && touch){
// 收到 type 为 1 表示触发关卡选择
CCString* str = CCString::createWithFormat("您选择的关卡为 %d .", touch->getEventId() + 1);
CCMessageBox("关卡", str->getCString());
}
}

这里的 LsTouch 根据实际情况 比 原来（原来是指《多层 UI 触摸事件的轻量级设计》）做了些改进。

内部判断去除了一些不必要的判断

修改消息类型，添加 type 参数，我们可以根据次参数判断消息类型

修改 touchEventAction 为总是回调（在发送消息时），而原来的做法是，这样做的好处是我们可以根据第一个参数是否为空，来做一些处理，而原来只在有点击操作才回调

关于这里使用继承 LsTouchEvent 实现 touchEventAction 回调函数的方式，需要简单说明以下，这里设计的核心是使用一个集合管理一推“可触摸”项。至于我用什么方式实现，那不重要，例如换种设计，不用继承实现接口，使用 回调函数绑定，就像绑定 CCMenu 回调一样，如果 C++ 能够像 Java 编写匿名类实现回调，那就更优雅了～实现要 “达到可用简单，通用难！”，这里只是一种可行方案。

锦上添花，添加当前页指示球

当前界面的所有功能已经实现完毕，如果使用它们，你需要注意一些地方，比如关卡精灵可以根据自己需要扩展其元素内容等。由于时滚动分页，为了一目了然我们当前的页，所以也添加了代码实现在屏幕上方设定了 页数指示球（我给起的名），指示球会在你拖动界面的时候有动态效果，放大当前
页数的指示球，给予更好的用户体验，关于这部分代码我就不贴了，可以直接从源码里面看见，方法名为 setCurPageBall，它会根据总页数和当前页数自动处理，你所需要做的只是在合适的时候调用它即可。

注意：为了让问题更有针对性，在本文中所有的位置关系所参考的都是 WinSize， 这意味着，如果你在不同的屏幕适配方案中可能需要有所改动，对屏幕适配这里有一篇文章可以作为参考《Cocos2d-x
屏幕适配新解》。

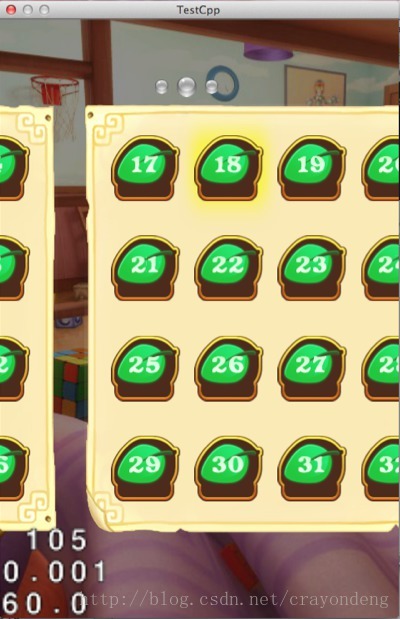

它完成了以下几个功能 ：

帮助界面功能的实现：一个可拖动滚屏的界面展示

实现滚屏的自动校队，一页一页展示

关卡点击事件处理，实现关卡功能

选中关卡的高亮显示，背景标示

由于没有使用 CCMenu ，所以不存在触摸优先级问题，在点击 “关卡” 的同时可拖动屏幕

点击抖动误操作判断（如本来想点击关卡，如果移动了位置[移动范围大于指定值]，那么将执行拖动操作）

当前页指示球功能

个人从博主那里下载的代码，在ios6下进行了测试，代码下载：下载链接
