介绍不同的坐标体系

笛卡尔坐标系

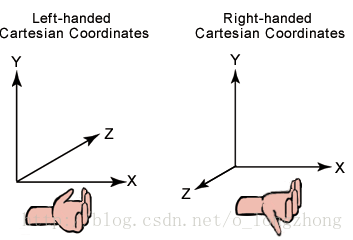

你可能在以前的几何课里学到了笛卡尔坐标系。如果忘记了，下面的图片可以很快让你想起来。




以下三种坐标系将在以后的手机游戏中用到。

UI坐标系

这个坐标系在 IO/Android/Windows SDK平台中的共性：

原点（x=0,y=0）在屏幕的左上角。
x轴线沿着屏幕向右边延伸。
y轴线沿着屏幕向下延伸。

如图：




Direct3D 坐标系

  DirectX 采用的是左手式的笛卡尔坐标系。

OpenGL 和 Cocos2d 坐标系

Cocos2d-x/-html5/-iphone 采用的坐标系与OpenGL一致。采用的是右手式的笛卡尔坐标系。




在2D游戏世界里，我们只需要X与Y轴所构成的坐标系。所以，在cocos2d中：

坐标系原点（x=0,y=0）是屏幕的左下角，屏幕所在就是右手笛卡尔坐标系的第一象限。
   X轴沿着屏幕往右边延伸。
Y轴沿着屏幕往上延伸。

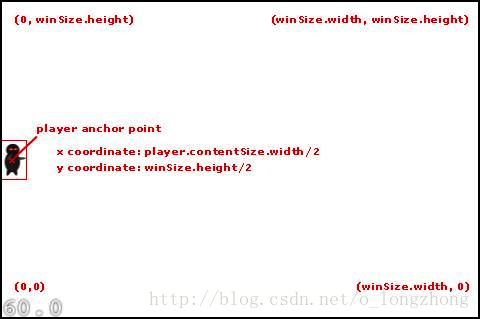

下面图片能更好的阐明cocos2d坐标系：



注意该坐标系与世界坐标系和DirectX坐标系的区别。

父节点与子节点

每个继承CCNode的类都会有一个锚点属性。当要显示一个对象时（sprite、layer等）元素时，cocos2d将根据对象的位置和锚点两个属性去绘制。如果该对象需要旋转角度，那它的旋转是以锚点为定点的。

创建一个灰色的节点作为父节点，蓝色的作为子节点，设置父节点的位置为（100,100），子节点的锚点为（0.5,0.5），即圆的中心 。

1    CCSprite* parent = CCSprite::create("parent.png");
2    parent->setAnchorPoint(ccp(0, 0));// Anchor Point
3    parent->setPosition(ccp(100, 100));
4    parent->setAnchorPoint(ccp(0, 0));
5    addChild(parent);
6
7    //create child
8    CCSprite* child = CCSprite::create("child.png");
9    child->setAnchorPoint(ccp(0.5, 0.5));
10    child->setPosition(ccp(0, 0));
11    parent->addChild(child);//add child sprite into parent sprite.

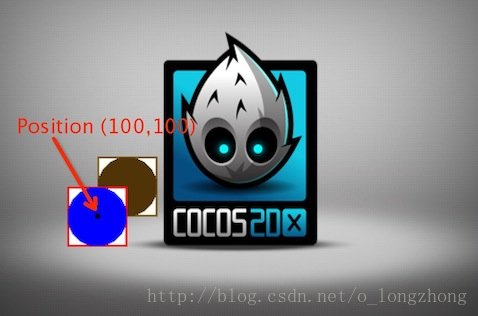

我们设置了子节点的位置为（0,0），父节点的位置为（100,100），因而，子节点的位置如图:



锚点的介绍：

见此文： http://blog.csdn.net/o_longzhong/article/details/9493215

getVisibleSize、getVisibleOrigin 与 getWinSize

getVisibleSize获取OpenGL视图的可视界面的尺寸（像素），如果没有调用CCEGLView::setDesignResolutionSize()函数，这个值与用getWinSize获取的值是一样的。

getVisibleOrigin获取OpenGL视图的原点。点击查看更多信息Multi resolution support。

转换坐标系

convertToNodeSpace:

当你有一个基于小贴块地图的游戏，但是地图很大。covertToNodeSpace可以将OpenGL坐标系的点转换为.tmx地图的坐标。

下图中node1的锚点为（0,0），node2的锚点为（1,1）。

当调用CCPoint point = node1->convertToNodeSpace(node2->getPosition())； 将转换node2的坐标相对于node1的坐标原点的坐标位置，这里node2的位置就是（-25，-60）。（就是把世界坐标系转换到当前节点的本地坐标系中）



 convertToWorldSpace:

convertToWorldSpace(const  CCPoint)将当前节点的本地坐标系转化为世界坐标系。它总是返回节点在视图中的位置。当需要移动或缩放地图才能看到节点时，而又想获取这个节点的taps（不懂），这个函数很有用。

一般是父节点调用这个方法，来返回它的子节点在世界坐标系中的位置。因此，如果没有子节点，一般节点不会调用这个方法。

例如：1CCPoint
point = node1->convertToWorldSpace(node2->getPosition());

这个代码主要将node2的坐标转换到世界坐标系。
例如，如果node2的坐标是（0,0），它将会在在node1的左下角，但不一定在屏幕上。这个转换将会使node2的坐标位置（0,0）转换成相对应的世界坐标（15,20），结果如图：



示例代码：

1
2CCSprite *sprite1 = CCSprite::create("CloseNormal.png");
3
4sprite1->setPosition(ccp(20,40));
5
6sprite1->setAnchorPoint(ccp(0,0));
7
8this->addChild(sprite1);
9
10CCSprite *sprite2 = CCSprite::create("CloseNormal.png");
11
12sprite2->setPosition(ccp(-5,-20));
13
14sprite2->setAnchorPoint(ccp(1,1));
15
16this->addChild(sprite2);
17
18CCPoint point1 = sprite1->convertToNodeSpace(sprite2->getPosition());
19
20CCPoint point2 = sprite1->convertToWorldSpace(sprite2->getPosition());
21
22CCPoint point3 = sprite1->convertToNodeSpaceAR(sprite2->getPosition());
23
24CCPoint point4 = sprite1->convertToWorldSpaceAR(sprite2->getPosition());
25
26CCLog("position = (%f,%f)",point1.x,point1.y);
27
28CCLog("position = (%f,%f)",point2.x,point2.y);
29
30CCLog("position = (%f,%f)",point3.x,point3.y);
31
32CCLog("position = (%f,%f)",point4.x,point4.y);

结果：

1
2position = (-25.000000,-60.000000)
3
4position = (15.000000,20.000000)
5
6position = (-25.000000,-60.000000)
7
8position = (15.000000,20.000000)
